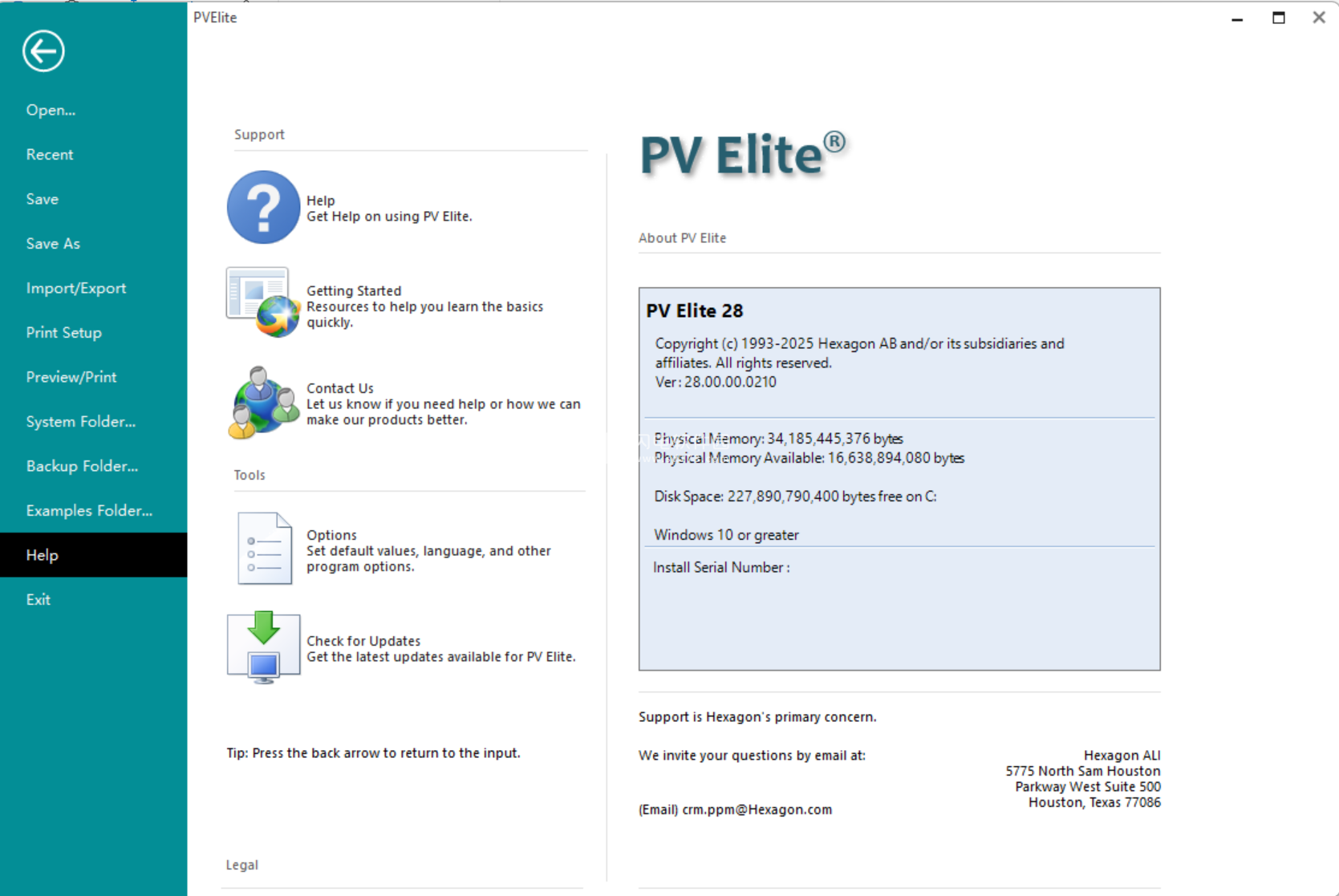

PV Elite V28是专业的压力容器分析、设计解决方案！符合最新标准规范，通过2D、3D可视化以及自动化优势来加强您的分析和设计工作，提供更多的帮助，提供丰富的方法，更容易对数据进行验证和分析，对设备可行性和适用性进行评估分析，提供安全可靠的计算和更
PV Elite V28是专业的压力容器分析、设计解决方案！符合最新标准规范，通过2D、3D可视化以及自动化优势来加强您的分析和设计工作，提供更多的帮助，提供丰富的方法，更容易对数据进行验证和分析，对设备可行性和适用性进行评估分析，提供安全可靠的计算和更便捷的处理过程，清晰的图形化显示结果，增强团队之间的沟通和共享。主要用于在真正物理原型之前进行更可靠细致的建模和模型分析，从而减少资源投入，获得更多的可能性，简化工作流程，同时提供专业、完整的报告，且以其更精准、更强大、更完整、更简化的优势在行业内得到广泛的应用。
28新功能
1、规范更新
包含最新EN 1092标准法兰尺寸（4878763）
增加对ASME第八卷2025版的支持。ASME VIII-2不再使用class分类。（4974359）
2、配置
Configuration对话框更新，使文本标签在对话框调整大小时自动拉伸（4791068）
在Job Specific Settings界面（Configuration对话框）增加将EN13445安全系数应用于ASME材料的选项。（4850449）
3、用户界面和图形
新增3D视图导航立方体至3D视图选项卡。（4298802）
将螺栓组件与法兰元件的图形颜色分别设置为独立样式。（4021041）
若未安装配对法兰，则在管口三维细节图上绘制螺栓。（4021044）
在材料属性对话框中添加特定的材料处理选项，并在容器设计摘要报告中显示这些选项。（4708079）
实现关联并查看与PV Elite模型相关联的其他项目文件的功能。（4705234）
实现在输出报告保持打开状态时修改PV Elite输入应用程序中输入值的功能。（4824854）
在管口输入对话框中新增字段，作为因静压导致法兰MAWP降低的选项。（4816662）
在管口对话框中新增计算按钮，用于计算法兰G尺寸。（4801304）
在平台对话框中新增输入梯子风荷载系数的字段，用于计算梯子的风荷载面积，并将其与平台面积合并计算。（4797616）
实现在模型中为多个元件添加填料的功能。（4850458）
实现通过重复命令选项将细节从一个元素重复到下一个元素的功能。（4854329）
实现输入管道形状系数的功能。该系数用于计算管道的圆形截面，并用于确定风暴露面积。（4797502）
实现在使用List对话框后，保持公制单位接管厚度数值不被四舍五入的功能。（4979590）
实现高温环境下鞍座设计温度的输入。（4850447）
新增材料数据库编辑器以编辑/添加单位。该编辑器可优化定制单位集的创建过程。（4728657）
添加关联项目文件可为模型相关文件的链接提供保存位置。（4705234）
更新了“帮助”选项卡。（4873455）
CodeCalc法兰计算中法兰数据选项卡新增连接壳体厚度及连接壳体腐蚀余量的输入，并更新垫片数据选项卡（法兰部分），以符合ASME第VIII卷第1分册2025版标准要求。（49744359）
针对CodeCalc浮头，更新垫片页面以支持ASME第八卷第一分册2025版标准。（49744359）
4、输入程序及分析
EN-2010风力规范中新增风数据选项卡的表面粗糙度输入。（4728301）
新增法兰RF密封面高度输入。（5008686）
在“重量/管道输入”对话框中新增管道形状因子参数。（4797502）
新增鞍座设计温度与螺栓设计温度参数，用于高温环境下的应力计算。（4850447）
吊耳/轴耳输入对话框现已正确显示吊耳详细尺寸图。（4795634）
新增从该元件底部到标高的填充填料的选项，可同时为多个元件添加填料。（4850458）
在“插入元素”命令中新增管口/加强圈等零部件复制选项。（4854329）
在支腿输入对话框中新增“使用WRC 107进行支腿壳体应力分析检查”选项。（4960845）
针对EN 13445和PD 5500标准，向管口输入/分析对话框中新增无管口的开孔选项。（4433296）
在管口焊接标识中新增UW-16.2(k)和(l)。（5019745）
在法兰输入对话框中增加了RF密封面高度（Fd）输入。同时将“Nubbin or width of ring type joint”的名称更改为“Width of raised face w or RTJ width W”。(5008686)
在膨胀节数据选项卡（换热器管板输入对话框）中新增膨胀接头有限元分析功能。（4160104）
5、输出程序及报告
在管口计算报告中删除了FVC目录中锻件的A系列或B系列参考警告。（4591782）
在计算报告中若中锥体为非同心的，则示意图也会更改为非同心锥体。（4733351）
将换热器中定距管厚度纳入物料清单报告。（4733358）
在内压计算报告中将注释修改为警告：“法兰最大允许工作压力（MAWP）低于设计压力”（4833696）
若未在PD 5500中选择用于没有加强圈的管口，移除了异常的加强圈警告。（4867179）
提供左右对称式吊耳的示意图（含准确尺寸），用于线载荷分析报告。（4795634）
当用户选定ASMEⅧ-1卷对应的法兰草图后，若所需的角焊缝焊脚尺寸超出规定限值，系统将自动向用户发出警告提示。（4895556）
将CodeCalc Pipe/Pad从ASME B31.3-1987更新为当前的ASME/ANSI B16.5 2025版。（5008589）
去除了自定义管口组件上不必要的倒角高度警告信息。（5107052）
当支腿连接在托架上时，在支腿计算报告中显示“支腿附着于托架”。（5008702）
在管口计算报告中纳入焊接示意图UW-16.2(k)和(l)。（5019745）
在计算特定锥体的所需厚度时，即便弹出警示信息，仍需依据EN 13445标准进行计算。（5019646）
吊耳分析报告现已可正确显示左侧吊耳的图形。（4795634）
6、文档/帮助
为每个管口焊接标识添加了草图。（5134175）
功能特色
1、数据收集
PV Elite使定义容器和换热器的压力边界条件变得容易，即使对于需要大量数据输入的负载集也是如此。PV Elite通过将输入分解为可感知的子集来简化数据输入；只需按一下键盘，即可获得任何输入项的帮助。、
2、尖端图形
PV Elite的分析模型图形表示有助于确保对输入和结果的信心。使用PV Elite，您可以完全轻松地查看和操作分析模型。
3、高级分析和报告
为了简化检验要求，PV Elite列出了最重要的方程式，如所需厚度和最大允许工作压力（MAWP），并按类型（如内压、外压、弯曲应力、喷嘴和法兰）对结果进行分组。总结了总体结果，其中确定了控制整个船舶最大允许工作压力的要素或细节。快速发送分析结果以输出报告或将结果导出为您选择的文件格式（Word或PDF）。
4、材料和代码
PV Elite是一个全球套餐，包含国际代码规则和广泛的地区特定内容。船舶材料定义、管道和钢构件数据、当地风荷载和许多区域市场的当地地震荷载都包括在内。
5、强大的集成能力
PV Elite与CADWorx®共享双向链接
设备模块允许数据和模型从设计到分析再返回。PV Elite还分享了其他鹰图智能套件产品的链接。
为了生成制造图纸，免费的PV Elite插件提供了一条将PV Elite模型导入的路径
3D实体建模器，包括所有分析数据，以轻松生成2D图形，包括直接来自分析模型的数据注释。插件也可用于达索SOLIDWORKS®和Autodesk Inventor®。
PV Elite还与其他流行的软件包接口，用于有限元分析、传热热设计、基础设计和绘图。
6、代码
ASME第八节第1和第2部分
API 579/ASM FFS-1——适用性
WRC 107、297、537、538
广告2000
EN 13445
5500比索
EN 1591高级法兰设计标准
STS-1 ASME钢烟囱标准
PCC-1附录O螺栓法兰接头组件
7、组件设计与评估
PV Elite包括CodeCalc，用于快速高效的组件设计和评估。
8、用户界面
PV Elite中的交互式用户界面仅显示每个信息收集点所需的内容。
因此，用户不必承担分析所需信息的“无序”要求。
9、方程式和替换
该软件提供方程式和替换，使计算在报告中呈现。用户可以轻松验证报告的准确性。
10、应用领域
饮料、酿造、化工、设备、食品、海上、石化、制药、管道、电力、工艺和工厂设计、造船、水处理等
闪电小编说明：
熟悉的用户界面，更直观的分析体验，更友好的使用体验，更高效的互作性，更全面的工作过程，在压力容器项目过程中提供更大的支持和帮助，轻松自动化您的容器和热交换器设计，更具信心的制定决策，减轻后期风险，提高生产力。
