　　　　　　　　 CSoft SPDS GraphiCS 2023破解版是领先的GOST设计应用，根据建设者设计文件系统的标准制定设计技术文件的应用程序。用于发布项目设计文件的专用跨平台应用程序，专为快速高效的设计而设计，严格按照GOST的要求自动接收设计和工作文档。作为应用程序嵌入到许多

CSoft SPDS GraphiCS 2023破解版是领先的GOST设计应用，根据建设者设计文件系统的标准制定设计技术文件的应用程序。用于发布项目设计文件的专用跨平台应用程序，专为快速高效的设计而设计，严格按照GOST的要求自动接收设计和工作文档。作为应用程序嵌入到许多图形平台中，例如AutoCAD，AutoCAD Architecture，ZWCAD，并考虑到施工设计文档系统（SPDS）的要求自动接收设计和工作文档。主要监管文件是GOST 21.101−2020“SPDS。设计和工作文件的基本要求“，用于各种目的的设施建设。

功能特色

一、接口

GraphiCS SPDS工具嵌入在图形平台功能区中，其中包含SPDS选项卡和由多个选项卡组成的工具选项板。

功能区上SPDS选项卡的浅色主题：

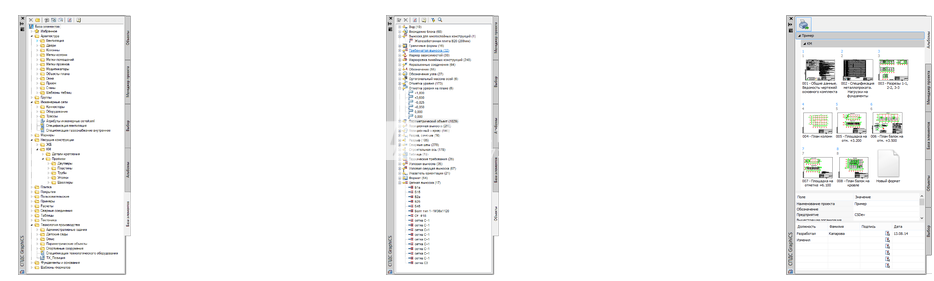

调色板由以下选项卡组成：

对象（当前图形的所有spdS对象）;

元素的基础;

IFC（在树结构中导入和查看模型）;

相册（形成图纸集和批量打印）;

项目经理（形成“建筑”，“工程通信”部分的项目组成）;

选择（对象的高级快速排序筛选器）。

二、根据GOST进行快速设计

1、缩放

根据符号的缩放值，绘图中的GraphiCS SPDS设计元素会自动增加或减少。设计元素的许多比例对应于设计文档统一系统GOST 2.302-68图纸上增加/减少图像比例的规定。

更改符号比例会影响以下对象：

文本和尺寸取决于用户首选项

图形CS SPDS设施;

线类型。

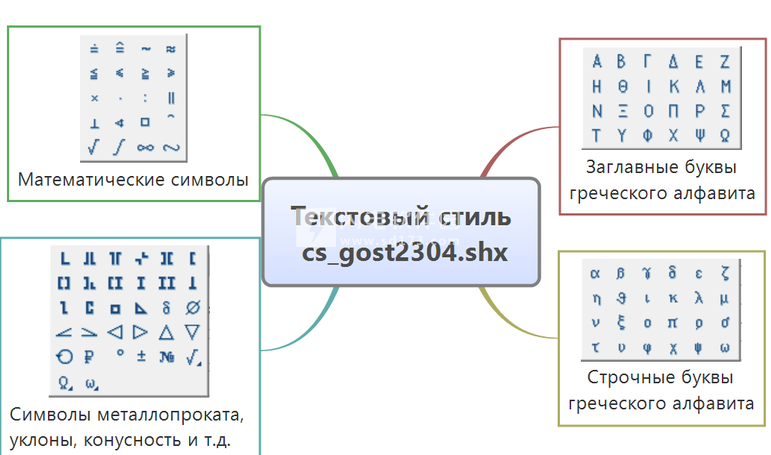

2、文本样式

GraphiCS SPDS的所有对象都使用与设计文档统一系统GOST 2.304−81*相对应的特殊矢量字体。

3、设计元素。例子

GOST的要求规定了图纸设计中各种元素的必要图形名称。对于GOST的每个图形名称，都创建了一个GraphiCS SPDS对象（轴数组，标注，水平标记，截面名称等），其智能使您可以轻松获得所需的表示并设置属性信息。这些对象是可在电子文档的任何部分中使用的常见设计元素。GraphiCS SPDS在处理图形片段的多比例视图时提供了便利。

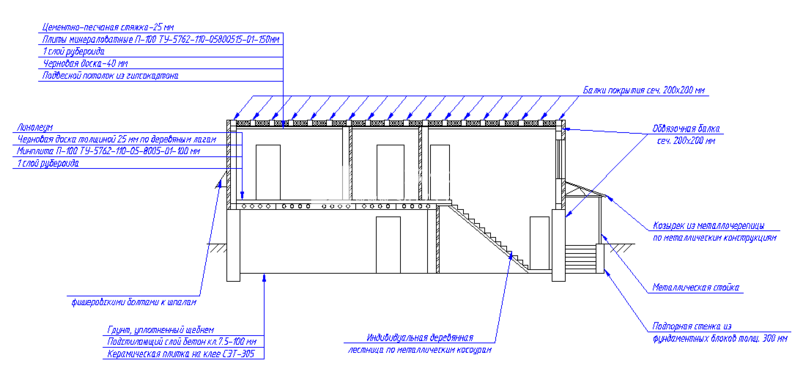

4、领导

设计图形的最常见步骤是绘图和编辑标注。在SPDS GraphiCS中，所有远程元素均按照GOST 21.101−2020实施。

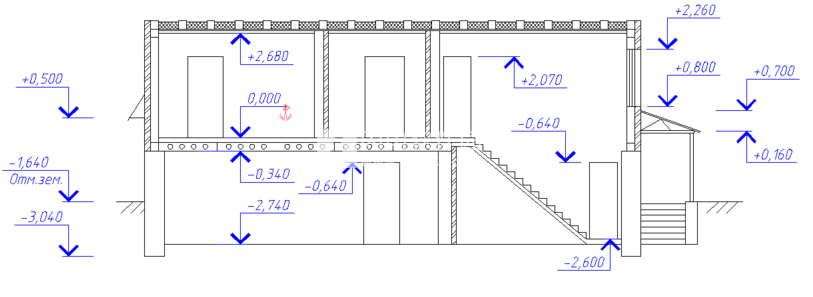

5、水平标记

高度或深度符号由级别标记对象创建。当基本标记更改时，关联级别标记会自动重新计算值。

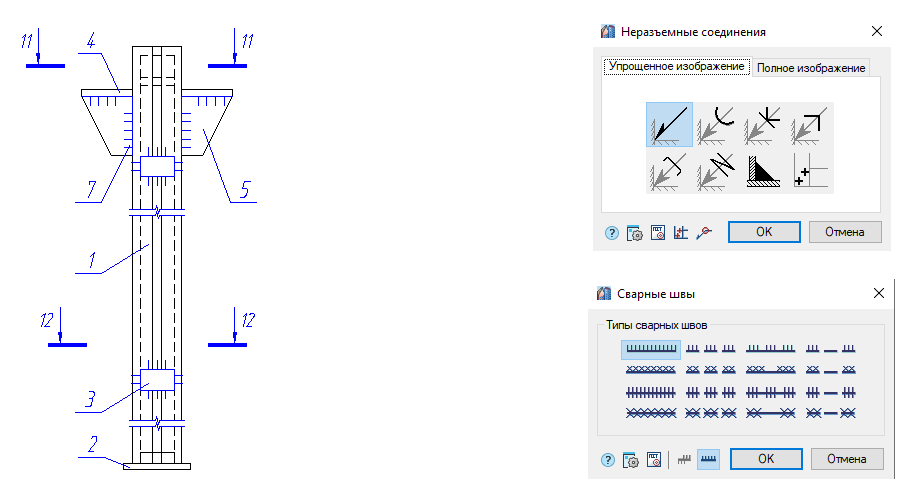

6、非连接器连接

对于金属结构的设计师来说，用于拉焊、插入焊接导管和标记永久接头的工具是必不可少的。

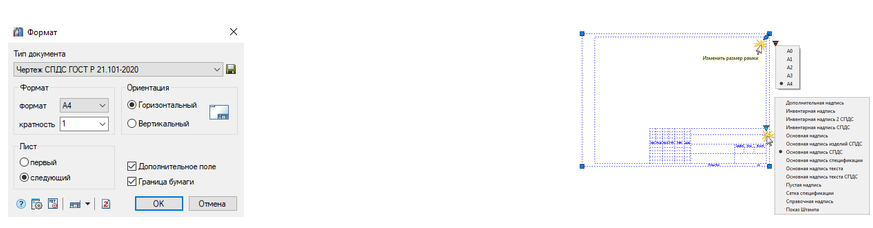

7、格式

SpDS GraphiCS提供了一种方便的工具-插入多种标准格式A0，A1，A2，A3，A4的垂直和水平方向，带有不同的印章。插入格式时，可以对第一个和后续工作表自动编号。

三、自动报告和参数化对象

1、自动报告

“自动报告”工具允许用户以表格形式从图形中检索信息。您可以从以下对象的图形数据中获取报告：

线条，图形平台的折线，转换为表格，例如部分的长度;

块，包括动态块，翻译属性;

GraphiCS SPDS设计对象，例如从远程位置传输数据;

GraphiCS SPDS的通用标记和参数对象。

从版本2021开始，控制功能以表格形式实现，允许您将特性从表传递到图形对象。

2、通用标记

通用标记专门设计用于在图形平台的任意图形对象（基元）和表格形式之间创建关系，表格形式是指由GraphiCS SPDS表格工具创建的任何规范、语句和说明。

将标记属性提取为表格形式是获取规范、说明等的一种方便、快速且无错误的方法。最重要的是，对图形中标记数据的任何更改都将自动以关联的表格形式显示。通用标记和关联的表格形式可以在其他图形中重复使用。

3、对象向导和参数化对象

对象向导（MechWizard）是一种简单方便的参数化工具，用于创建典型零件。

主要特点：

内置自定义图形识别机制，能够指定表格参数;

一个方便的脚本编辑器，允许您在组件上下文中创建和编辑零件行为的描述;

从外部文件导入表格数据;

创建“表格”详细信息;

用于创建脚本、依赖项、详细说明的向导;

创建多种类型和执行的能力;

使用表单编辑器为标准详细信息创建自定义对话框;

自动创建隐藏路径以重叠AutoCAD基元和SPDS对象;

创建一个“gripPoint”（“手柄”AutoCAD）;

创建具有不断变化的“拓扑”的对象。

4、元素基础

该程序的标准版本包含3000多个参数化构造对象（数据库元素）：梁，柱，横杆，楼板，基础块，桩，轧制金属，紧固件等。

GraphiCS SPDS功能允许您使用网络数据库，并区分用户查看、编辑和发布对象的访问权限。

四、图形CS SPDS配置文件工具

1、建筑

该程序实现了一组旨在形成平面图并自动生成必要报告的工具。所有应用的对象都是参数化的，易于放置在图形上并随后进行编辑。

墙图形对象设计用于创建墙的直线和弧形截面。墙模板允许您创建多层墙。用户可以将自己的模板添加到存储在数据库中的标准模板中。自动清洁同一模板的墙壁。

在创建的墙壁部分中，有具有必要特征的窗户，门和开口。

平面图对象允许您在创建的平面图上放置厨房、浴室和通风的参数化对象-参考放置的墙壁或没有这种绑定。在相对于墙壁放置的情况下，平面图的对象正交放置。

沿着墙壁的轮廓放置房屋后，房屋的区域会自动标记。每个房间都可以设置为饰面和地板，从典型布景中选择它们或创建自己的房间。沿墙壁的开口会自动减去。

根据房舍分配的结果，自动生成报告。

2、工程通信

一组用于工程网络的工具允许您在规划中形成内部通信的布线。工程网络的建设是通过连接器、设备和路由的功能来实现的。

该数据库包括用于绘制通风和内部气体供应图纸的路线、设备和连接器模板。

五、专业解决方案

在GraphiCS SPDS的基础上开发了另外三个应用程序，扩展了软件的功能：SPDS建筑工地，SPDS Zhelezobaton和SPDS金属结构。

在这些应用程序中，预先配置了按部分的自动报告，补充了参数对象的数据库，并配置了根据其部分创建元素的逻辑。

1、SPDS建筑工地

SPDS施工现场是一款专用软件，旨在自动执行“施工组织项目”（PIC）和“工作生产项目”（PPR）部分中的图纸。

2、SPDS钢筋混凝土

SPDS Zhelezobeton是一款专门的软件，旨在自动设计KZHI和KZH等级的图纸。

3、SPDS金属结构

SPDS金属结构是一种专门的软件，旨在自动化KM品牌设计文档的开发。

六、与其他CAD系统集成

使用IFC格式可以与其他CAD系统集成。

GraphiCS版本2023提供了在导入IFC时将模型对象转换为SPDS对象（墙、柱、窗、门）并自动获取平面图的机会。要控制平面上对象的显示，可以使用样式的树结构。

反向操作也是可能的：根据建筑物，地板和屋顶标记设置的平面图构建3D模型。生成的3D模型可以导出为IFC格式。

安装激活教程

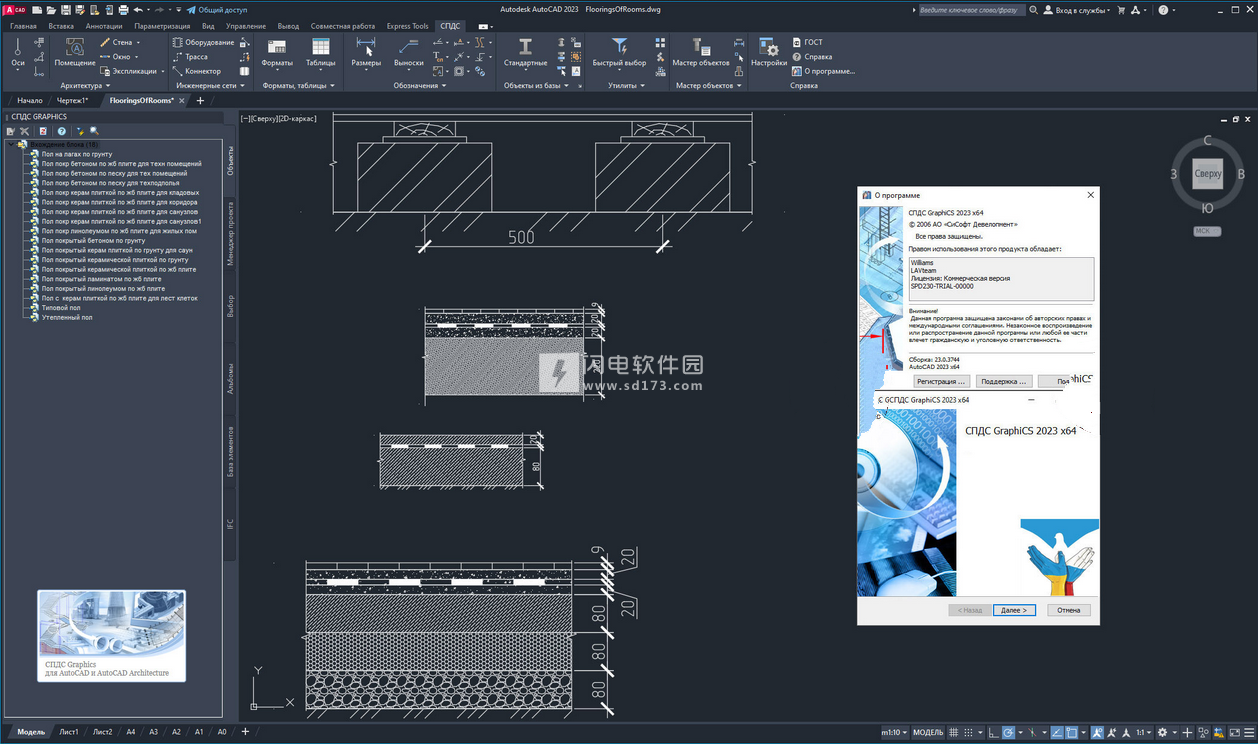

1、在本站下载并解压，如图所示

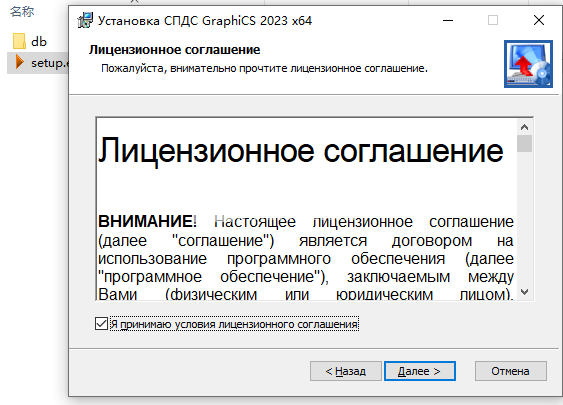

2、安装程序，勾选接受协议

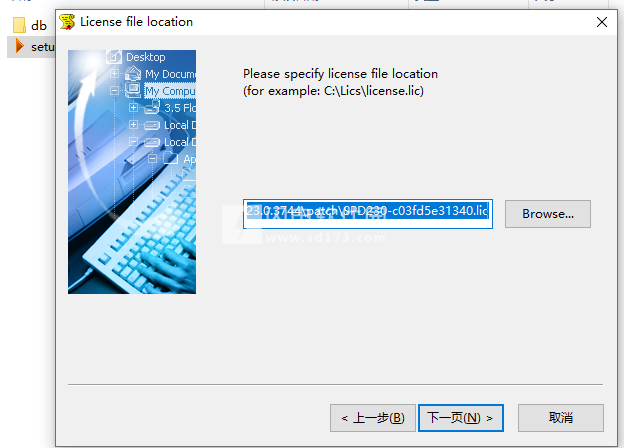

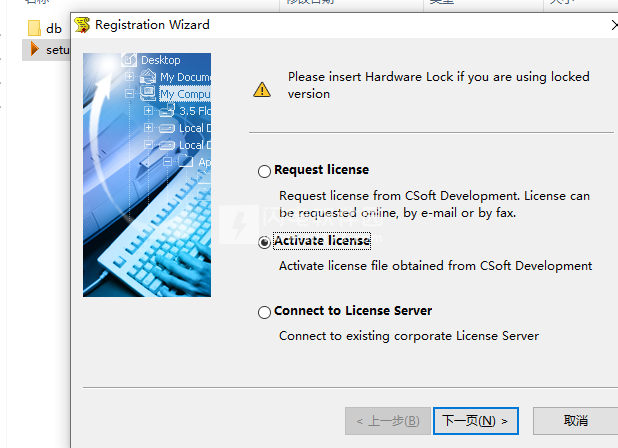

3、默认安装，完成将打开注册向导，从中选择“指定许可证”并选择.lic文件。

C:\Program Files\CSoft\СПДС GraphiCS 2023 x64\RegWizard.exe

4、默认情况下安装虚拟网络适配器

5、登录设备管理器并找到已安装的虚拟网络适配器“TAP”，选择它并单击“删除此设备”，不要删除设备驱动程序，只删除设备本身！

6、在设备管理器中，选择安装旧设备，选择网络适配器，查找以前安装的“TAP v9”驱动程序并安装它

7、在设备管理器中找到“TAP”，打开其属性，找到“MAC”字段，并为其分配MAC地址“C03FD5E31340”，不带引号

8、转到Windows设置中的高级适配器设置，查找虚拟网络适配器“TAP”，打开其属性，然后清除IPv4以外的所有勾选

9、准备好了，别忘了打开CSIntegrator并为AutoCAD选择SPDS配置文件，通过SPDS图形快捷方式首次启动SPDS，然后可以打开并使用AutoCAD快捷方式启动SPDS
