Undet for Revit是专门为Revit用户带来的点云扩展，旨在为您带来更简化的扫描到BIM工作流程，让您能够获得更好使用体验，优化了Revit中点云转换为数字模型的过程，提升了效率和时间管理。更灵活的点云控制，提高的点云性能，更快的模型创建速度，支持动态视图、点云可视化、自动读取有效的 Revit 视图范围、动态视图导出、地理参考数据支持以及提供3D模型检查工具，可将3D模型与点云进行比较，以检查准确性并生成报告。
1、为了更快的建模
·有了 Undet for Revit 插件，就不需要导入大量 RCP（Recap）文件来查看 Revit 里的详细点云切片。这种方式避免了拖累Revit的性能。Unde优化了Revit中点云转换为数字模型的过程，提升了效率和时间管理。
·Fit Opening工具允许你通过点击两个斜点来方便安装窗户和门。
·地形创建工具让你快速直观地完成项目，或者在点云上创建地形表面。
·自动地板和天花板工具允许基于点云点自动创建地板和天花板。
·点标注工具让你快速理解点云高度的变化。例如，可以在平面视图中快速确定天花板高度及其差异，而无需在平面视图中创建新的剖面。
·NEW Model in Place to Family 允许你在场创建元素，然后将其转换为可重复使用的 Family。
·Fit Wall & Column 工具可以让你快速建模墙体，方法是在点云切片中选取三个点，创建固定倾距的墙体/柱类型。你可以选择建模方式：单个墙体碎片或整条墙链。
·轮廓制作工具可以让你简化从点云创建各种建筑元素的轮廓流程，比如栏杆、纵梁、墙面扫地和揭示。

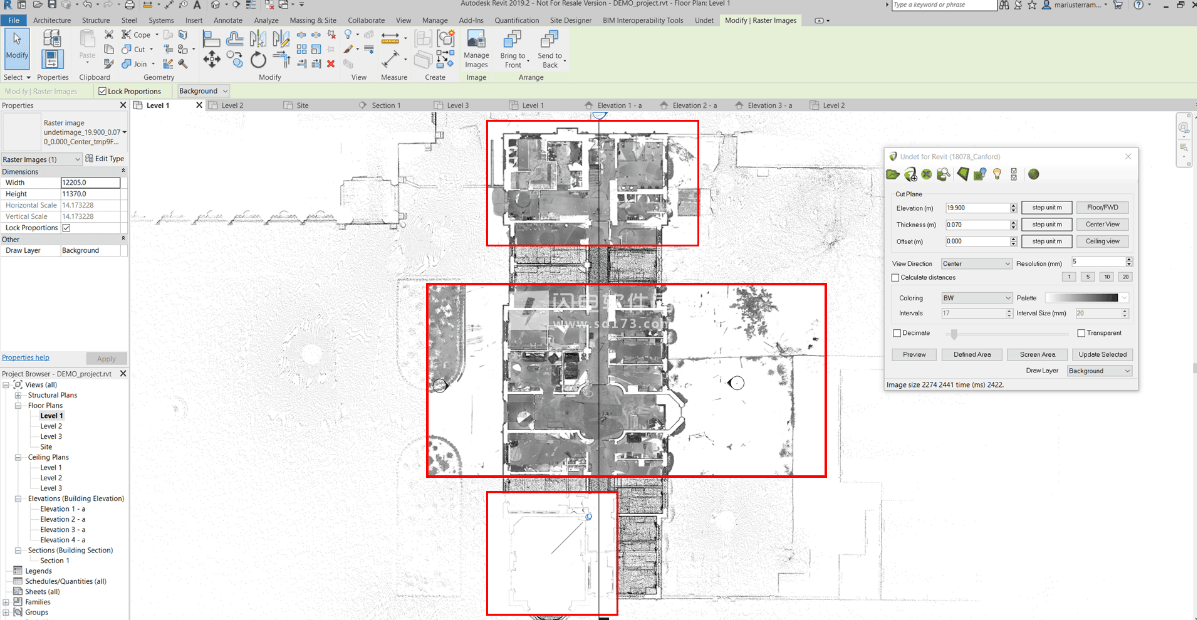

·批处理功能允许你只需一次点击，就能创建多个光栅图像和多个视图。这意味着你不再需要在所有Revit视图中逐个手动创建点云切片。
·NEW 实例参数到类型参数工具允许你使用实例参数以加快建模速度，之后还能将选定的 Windows 和 Doors 对象转换为类型参数对象，这在 BIM 模型中应有的使用。
·呼叫浏览器功能可以让你打开扫描位置的全景视图，快速理解点云切片。此外，使用Unde特浏览器的“翻译视图剖面”工具，你可以快速移动点云切片，显示你想看到的部分。
·NEW Slice 3D 点云工具允许你在平面图、立面视图或剖面视图中创建干净的、水平或垂直的3D点云切片。这为建模提供了更清晰的视觉效果，通常也免去了为较小任务生成栅格图像的需求。
2、为了更好的交付成果
·视图同步3D模型视图功能，用于同步Undet浏览器和Revit的3D模型，同时从同一摄像机位置查看相同的视图。
·增强型模型检验 QC工具，基于Undet浏览器中360度扫描站图像生成QC报告，确保准确性或识别3D模型缺失部分。
·警告管理器工具，加快识别、隔离和移除警告的过程，节省时间，提高问题解决效率。
·创建视图工具，用于快速分析Revit元素的表示、校正、对齐和与点云点的比较。
·使用多种对齐方法对齐墙体和柱子工具：自动轴、投影北方、选中墙体和网格。
·元素分析也用于设置“建模容差”参数，以反映每个BIM元素的特性，以反映其相对于点云的可靠性。该工具将帮助你识别哪些建筑元素建模不准确或不可靠。
·曲面分析工具，用于将你的3D模型与点云进行比较，以验证建模的准确性。
·快速访问点云查看器，以现场直播的方式查看和分析您的3D现实数据。
·点云渲染模式，按固定间隔进行参考平面，快速理解几何变化，绘制或识别缺失的线条/物体。
·NEW 3D Model to Undet Browser 允许你在 Undet 浏览器中查看叠加在扫描照片上的 3D 模型，实现快速简便的质量检查。
3、其他特色
·快速且简单的点云数据导入Revit。可配合任何3D激光扫描仪、无人机或摄影测量软件使用。支持的点云格式：*。E57，*。FLS，*。RCP/RCS，*。PTX，*。ZFS，*。拉斯维加斯，*。LAZ，*。PTS，*。PLY，*。DP，*。FPR，*。LSPROJ，*。FWS，*。CL3，*。CLR，*。RSP、ASCII / NEZ（X、Y、Z/i/RGB）以及自定义ASCII / TXT文件格式导入。
·点云可视化，具有多种色彩模式：按光源（RGB）、强度、按平面、按Z（高度）、按扫描站和通过额外透明度模式。
·软件经过优化，即使在处理大量点云数据集（数百甚至数千个扫描站/文件）时，也能保持高水平的计算机和软件性能。
·直观的点云查看器集成，帮助你更好地理解和看到点云所代表的意义。
·坐标系统管理器可以快速移动点云并将扫描数据对齐到3D模型，或者自动从地理定位点云调整坐标系，或者从附带的Recap文件中读取坐标。
·快速访问以隐藏/显示加载的3D点云，并更改着色模式。
·不规则多边形的3D点云切片工具。
