Datamine Studio RM是Datamine世界领先的自然资源行业集成软件的最新发展，典型用途是数据捕获和分析，勘探，地质，地球化学，岩石力学和矿体建模。 它被选择用于各种商品，如铁矿石，黄金，镍，磷酸盐，钻石，铜，铝土矿，煤炭，褐煤，铂，石油和工业矿物。

Datamine Studio RM是Datamine世界领先的自然资源行业集成软件的最新发展，典型用途是数据捕获和分析，勘探，地质，地球化学，岩石力学和矿体建模。 它被选择用于各种商品，如铁矿石，黄金，镍，磷酸盐，钻石，铜，铝土矿，煤炭，褐煤，铂，石油和工业矿物。StudioRM是Datamine'sStudio系列的一部分，用于资源建模的Studio RM是适合地质统计学家，资源和储备地质学家，生产地质学家和规划工程师的强大工具，在全球每个矿区都有数千个日常使用的系统。凭借其灵活的多参数建模功能和工作流管理工具，Studio RM可以集成到组织中，以地质学家，工程师和经理所需的格式提供企业资源和储备信息。 Studio RM具有所需的可审计性，可重复性和功能，可根据JORC，SAMREC，NI 43-101和指南7报告代码所要求的标准生成资源和保留报表。Studio RM建立在其他Datamine产品的优势之上，并通过新功能和更新的导航系统扩展其功能。所有这些都旨在让您尽可能快地生成结果，同时保持最高水平的准确性和可靠性。1.4版本是Datamine有史以来最大的软件升级之一，在功能和性能方面实现了重大改进。它充满了新功能和增强功能。本次小编带来的是Datamine Studio RM最新破解版，含详细的图文教程供大家参考！

安装破解教程

1、在本站下载并解压，如图所示，得到Datamine Studio RM (64-bit) 1.5.62.0 EN安装程序和license许可证文件夹

2、双击Datamine Studio RM (64-bit)1.5.62.0EN运行安装，  软件安装向导，如图所示，点击next

3、许可协议界面。勾选我接受许可证协议条款，点击next
4、如图所示，输入用户名和组织，随意输入即可，点击next
5、选择软件安装向导，我们选择第二项自定义安装，点击next
6、如图所示，默认软件功能组件，点击change按钮选择软件安装路径，点击next
7、勾选创建桌面快捷方式，点击install安装
8、软件安装中，大家耐心等待
9、如图所示，安装过程中会出现以下安装提示，直接点击install安装
10、软件安装完成，点击finish退出向导
11、运行软件，如图所示，出向以下窗口，这里我们在more的下拉菜单中选择Run License Manager

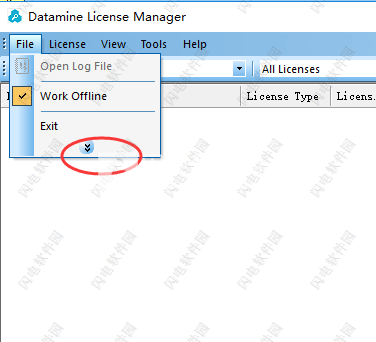

12、出现以下界面，如图所示，点击file，然后点击箭头

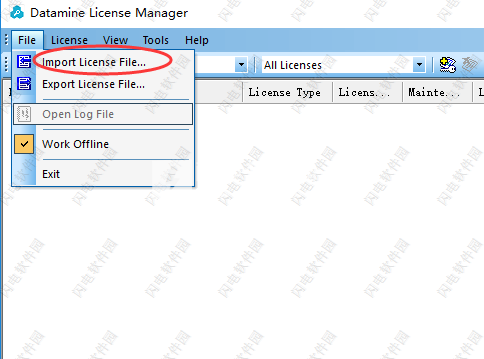

13、然后选择导入许可证选项

14、如图所示，打开安装包中license文件夹中的10.lic文件

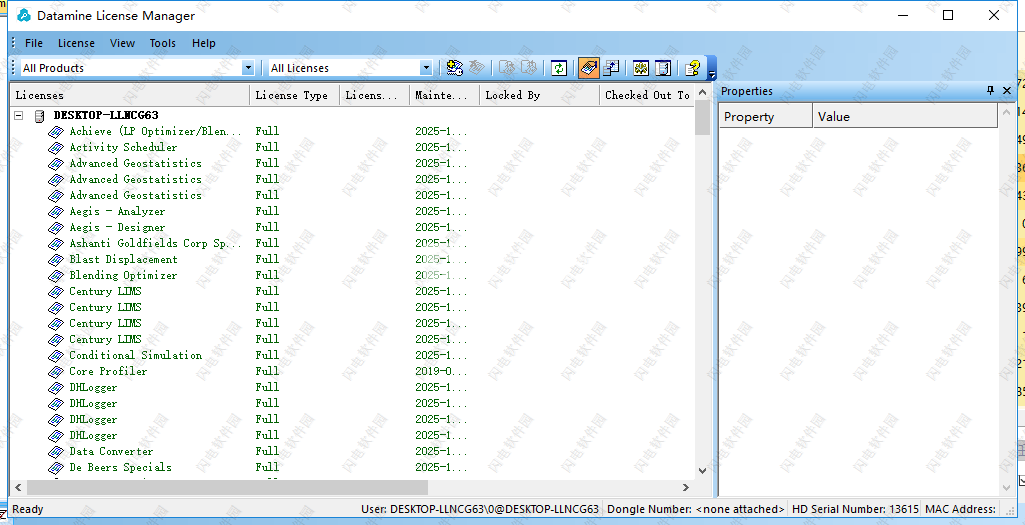

15、许可证导入成功，关闭然后重新运行软件

新功能介绍

1、新！！静脉建模功能

此更新引入了一个新命令，以允许从输入钻孔数据生成静脉和类似静脉的结构（悬挂墙，脚墙或合并体积）。

vein-from-samples允许您确定结构在已知样本点之间的连续性，并使用整个样本集来建模唯一的键字段值。

您可以完全控制连续性，最小/最大厚度设置，夹点区域和边界整形。此命令还支持预选数据。

2、新！！点云重建

您的产品包含一系列新功能，可支持无人机，激光雷达，CMS和其他自动调查工具生成的点数据重建曲面。

新的PDAL驱动程序（点数据抽象库）显着扩展了Studio导入功能的范围，为行业标准点格式提供了直接导入选项，包括las，laz，pcd，ply，xyz等。

您还可以在导入期间自动对点进行分离，并提供多个控件。导入的RGB信息可用于使用其原始颜色代码格式化数据点。

导入后，您可以使用Studio重新设计的wireframe-create-from-points命令。这比以前更容易访问，可以处理更广泛的输入数据：

•此命令可用于生成闭合线框体和数字地形模型（DTM）。

•自动对加载的点数据进行分离，以达到目标抽取级别。

•使用一系列选项控制曲面的创建方式，包括孔检测和连续性设置。

•此命令现在作为Studio RM核心许可证的一部分提供 - 无需其他许可证或硬件加密狗。

作为替代命令，使用可以很好地应对具有挑战性的数据的不同表面引擎，还可以使用合作伙伴命令; gaussian-wireframe-from-points也是您核心系统的一部分。

3、新！！定义和分配岩性和岩性群

引入了两个新命令（assign-lithology和define-lithology）来对输入样本文件中的岩性值进行分类/分组，并将组和未分组值交互应用于孔和间隔。

此功能是隐式建模功能，报告和其他下游流程的有用前提。

4、新！！高级估算改进

Studio RM的高级估算模块已经进行了一些有用的改进：

调查各向异性

•“调查各向异性”面板现在包含更多选项和信息;您现在可以查看最大样本间距并配置最大滞后，滞后和块模型大小。

•您可以自动调整3D变异函数的方向。

•“3D变异图”窗口现在支持其他格式选项，还可以定义全局滞后值，并使用动态视觉反馈以交互方式编辑连续性图例。

•您可以在“3D变异函数”窗口中调整滞后设置。

估计

•在“高级估计”中创建变异函数期间，您现在可以创建正态分数的变异函数，然后返回变换图。

•您可以在“创建变异图”面板上定义圆柱形搜索半径。

•您可以使用矩形搜索量。

•以前，只能在高级估算中估算父级单元格。现在，您可以选择插入单个子单元格。

•“高级估算”中的输出模型包含一个新字段，其中指定了用于估算每个单元格的钻孔数量。

 克里金邻域分析（KNA）

•可以在表格编辑器中打开以前的KNA运行（双击“上一个运行”项）。

•您可以使用不同的符号查看不同测试块组的KNA图。

均匀调理

•创建局部条件模型时，您现在可以享受明显更快的处理速度。

5、新！！计算线框之间的体积

基于原始和更新的线框曲面（DTM）建模和评估切割和填充体积。

此命令的输入将是两个DTM表面，通常表示数字地形模型的进展。您可以从任何加载的线框曲面中选择曲面。

6、新！！ 3D窗口井下格式选项

井下列格式化在此更新中以复仇方式返回;在每个钻孔旁边的3D窗口中显示原位直方图，线图，位图，角度图，标签和其他数据格式。

有多种选项可用于控制信息的显示方式，方式和位置。

7、新！！轮廓功能

此更新提供了对2个新命令的访问，这些命令可用于从输入点和钻孔数据生成轮廓。

•产生-轮廓 - 从点

此命令的输入是加载的点对象。该命令可选地生成包含在指定高程处的轮廓的输出字符串文件，网格和/或线框表面对象。

•产生-轮廓 - 从孔截距

上述命令的专用版本通过定义的钻孔截距生成光滑表面，例如，允许容易地对上部和下部接缝边界进行初始解释。

8、新！！优化的评估命令

Studio的评估命令（evaluate-string，evaluate-2-strings等等）已被重写（重构）以优化性能并引入其他功能：

•命令驱动的评估现在使用与动态评估函数相同的“引擎”，以获得更一致的结果。

•评估的执行速度比以前的版本更快，

•使用更智能的面板查看评估结果，如动态评估命令。

•组合块结果

•组合块ID（多个字符串）

•编辑数字格式

•将数据导出到Excel

•增强的用户反馈

在您的在线帮助中了解更多信息。

9、新！！扩展撤消\重做支持

此更新为现有命令提供了改进的撤消和重做框架，包括支持多个撤消/重做操作。

10、新！！更长的属性名称支持

现在，对于Extended Precision文件，文件属性名称最多支持24个字符，从而扩展了之前的8个字符限制。单精度文件仅限于8个字符的属性名称。

有关更多信息，请参阅以下Datamine知识库文章：

https://datamine.freshdesk.com/support/solutions/articles/19000079998-extended-attribute-name-length-support（需要在线连接）

11、新！！数据源驱动程序和改进

•现在已为Micromine Extended格式添加了支持，包括块模型和字符串。

•已实施PDAL（点数据抽象库）驱动程序，极大地扩展了Studio数据导入选项的范围。

•添加了对最新Vulcan格式的支持。

•您现在可以直接从Studio连接到64位Acquire数据源。

12、新！！流程和流程改进

•STATCOM：一种新的流程，用于比较指定样本和模型等级的摘要统计数据，可选择在域内和样本权重。输出到Excel以获取预先格式化的图表和摘要信息。

•GRIDDC：使用网格化方法计算一组样本的分簇权重。在优先聚类的情况下，它还将确定最佳网格尺寸，其中（例如）高等级区域中存在高密度样本，或者相反地，低等级区域中存在高密度样本。

GRIDDC还支持@EXCEL参数，允许您使用GRID与GRADE图表以及有用的摘要信息和统计信息即时查看结果。

使用样本分析功能区（统计过程）可以使用GRIDDC

•SWATHPLT：现在具有@EXCEL参数。使用默认模板在Excel中即时查看您的条带图。所有原始数据都导出到Excel，鼓励进一步分析。

•TONGRAD：对TONGRAD进行了一些增强，包括一个新的@EXCEL参数，可用于在Excel中自动生成吨和等级图表。

◦多个等级的结果现在包含在输出累积数据文件中。

◦TONGRAD现在包括输出和累积输出数据文件中的所有截止等级分档，即使分档包含缺少的数据。

•REBLOCK现在包括：◦可选择将所有未建模的卷视为浪费。

◦对@FULLCELL = 1时使用的方法进行控制，以将等级分配给未建模的卷（@UNMODGRD）。

◦如果@ FULLCELL = 1且@ UNMODGRD = 1或2，则控制未建模卷的密度。

•COMPDH包括以下增强功能◦报告DENSITY权重与缺少数据一起应用的报告。

◦提供对多个区域字段的支持。

◦Handles情况，其中FROM和TO值与指定的LENGTH值不一致。

•PROPER已扩展为允许其直接使用3D字符串数据。

•SELWF，SELPER和SELEXY现在为旋转模型提供支持。

•DECLUST现在在输出文件中包含字段NPOINTS。

•使用新的写入选定钻孔和写入单钻孔命令快速导出已装载钻孔数据的子集。

•此外，您可以过滤钻孔和隐藏非选定钻孔。

•许多设计命令已经过重构和优化，可提供加速。

13、新！！开发命令访问 - 隐式建模

此更新提供了与隐式建模相关的一些开发中命令的早期访问。可以使用以下命令：

•DVP-线框明确从 - 钻孔

•DVP-隐面，分类，钻孔

•DVP-隐式表面连续钻孔

新版特色

1、高级地统计学 - 用于分析多变量统计量，统一调节的附加物。条件模拟等等。

2、3D变异函数窗口 - 交互式探索矿床的各向异性;使用自动调整选项来检测方向。动态改变滞后。块大小和连续性图例。

3、Kriging邻域分析（KNA） - 交互式回忆和比较替代KNA场景，以确定最适合的等级评估参数。

4、估计 - 通过转换为正常分数，更有效地处理质量差的变异图。通过改进输出和对块值有贡献的样本的交互式询问来验证您的估计。

5、交互式样本岩性分组和编辑 - 根据钻孔样本数据中的岩性值对区域和采矿单元进行分类。

6、静脉建模命令 - 自动模拟样本中的静脉，控制样本间表面/连续性，数据的不确定性和边缘处理。

7、3D视图中的钻孔可视化 - 改进的井下图像显示，直方图。时间图。位于每个钻孔旁边的3D窗口中的位图，角度图，水平和其他数据格式。

8、点云重建 - 从无人机LIDAR生成的点数据重建表面。 CMS和其他自动化调查工具。

9、RGB颜色支持 - 导入的RGB信息可用于使用原始颜色代码格式化数据点。

10、剪切和填充功能 - 模型和评估剪切和填充体积。

11、轮廓创建命令 - 模型高程。

12、通过从点或钻孔数据交互式创建网格和轮廓来建立坡度或地质表面。

13、系统改进 - 扩展的撤消/重做支持，以及Datamine文件中字段名称最多24个字符。

14、重构编辑命令 - 性能增强和其他功能，可提高许多字符串编辑命令的速度和功能。

15、隐式结构建模的技术预览 - 访问一些开发中的命令。





使用帮助

地质建模的一般方法

在StudioRM中创建3D地质矿体模型的过程通常使用以下内容：

•地形轮廓

•钻洞

•结构数据，例如断层面

•矿体字符串模型（截面字符串，顶部或底部接触轮廓）

•矿体线框模型

•废物和矿石块模型

添加了用户定义的alpha或数字属性（例如ZONE-矿化区域编号;DENSITY-岩石密度）以及数据过滤器，视图和格式的使用，例如颜色，符号和线条，促进地质建模过程，并产生专业输出;例如，摘要报告，情节和3-danimations。

一般地质建模过程总结在以下流程图中：

钻洞

•调查钻孔数据表以生成静钻孔

•钻孔经过验证：

•视觉

•统计学

•钻孔由岩石类型或矿化区复合，用于字符串建模
SectionStrings模型*

  •封闭的周边弦在垂直部分被数字化，定义了每个矿化带的极限
•标记字符串已数字化
•自定义属性添加到字符串：
•颜色
•区号
  •字符串是有条件的
线框模型

  •表面形貌线框
•矿体闭合体积线框
•自定义属性会自动从字符串传输到线框
•验证线框
•计算数量
块模型**

  •创建了不同的块模型：
•矿体
•浪费
•合并
•优化
  •块模型包含：
•摇滚代码
•密度
•定制属性，例如 矿化带代码



* 3D矿体也可以使用顶部和底部接触轮廓线（以及随后的线框表面）建模。
**然后，优化的废物+矿石块模型通常进入下一步，即等级估算。







钻孔数据

1、钻孔数据通常用作创建地质模型的基础，并存储在各种文件格式的表中。要将这些钻孔数据用于建模目的，首先必须将它们转换为3D钻孔，以便将它们加载到设计，绘图或3D窗口中。这些3D钻孔可以是静态或动态的。下面的介绍介绍了在StudioRM中使用drillholedata的一些原则。

轴承和浸渍惯例

钻孔数据表

静电动态钻孔？

创建静态钻孔

CreatingDynamic钻孔

CompositingDrillholes

轴承和倾角约定

在StudioRM中处理钻孔数据时，使用以下默认轴承和倾角公式：

•轴承（或倾角方向）以度为单位测量，北方位置为零，顺时针方向（范围0至180度）

•逢低测量，零水平，正向下（范围-90到90度）。

•X坐标向东增加

•Y坐标向北增加

•Z坐标（高程）向上增加

页面顶部

钻孔数据表

要创建3D钻孔，数据必须存储在下表中：

•项圈-钻孔轴环坐标。

•调查-井下测量（钻孔段的方向）。

•分析-钻孔分析。

•深度表-在钻孔深处记录的特征和参数。例如，地质结构数据，地球物理调查数据。

•间隔表-通过钻孔间隔记录的特征和测量值或数量。例如，岩体等级，密度数据和矿化带。

这些表的最低字段要求如下：

•项圈：

•BHID*-钻孔标识符

•XCOLLAR*-项圈X坐标

•YCOLLAR*-领Y坐标

•ZCOLLAR*-衣领抬高

•调查：

•BHID*-钻孔标识符

•AT*-井下深度

•BRG*-以度为单位

•DIP*-以度为单位

•分析：

•BHID*-钻孔标识符

•FROM*-井下间隔开始深度

•TO*-井下间隔结束深度

•ASSAY1-第一个测定区域（数值，用户定义的单位，例如g/t，％，ppm）

•ASSAY2-第二个检测区域（允许最多20个检测区域）

•深度数据表：

•BHID*-钻孔标识符。

•AT*-井下深度

•ATTRIBUTE1**-字母或数字属性，例如地质构造测量，井下地球物理调查参数。

•间隔数据表：

•BHID*-钻孔标识符

•FROM*-领X坐标

•TO*-领Y坐标

•ATTRIBUTE1**-字母或数字属性，例如解释矿化区旗码，岩石密度。

note.gif（1017bytes）

*Standarddrillhole表的字段名称。其他名称也可用于静态和动态钻孔创建过程，提示您输入相应的字段名称。
2、静态或动态钻孔？



Studio可识别以下类型的钻孔，每个钻孔都具有以下特征：

•静电钻孔

•由HOLES3D或COMPDH（或等效）流程生成

•通过运行相关的HOLES3D和/或COMPDH流程来更新钻孔

•desurvey报告显示在命令控制栏的“输出”窗格中

•分段中点和长度是精确的。



 •动态钻孔

•通过加载钻孔数据表生成

•通过从LoadedData控制栏执行Refresh来重新加载Project Fileor，从而刷新钻孔

•Desurvey报告显示在Desurvey Reportcontrol栏中

•分段端点在空间上是精确的。

•建议使用以下两种钻孔类型：



 •静电钻孔

•使用COMPDH，COMPBE或COMPBR命令进行钻孔合成

•使用GRADE或ESTIMATE命令进行等级评估

•设计窗口中的字符串建模钻孔段起点/中点/端点作为参考

•设计，可视化工具和3D窗口中的可视化。



 •动态钻孔

•在Design，Visualizer和3D窗口中进行高级可视化和演示

•在“日志”窗口中生成钻孔日志

•通过使用图，日志和表窗口之间的链接数据视图验证钻孔数据

•使用钻孔段端点作为参考在3D窗口中进行字符串建模

•从“图”窗口绘图。
3、创建StaticDrillholes

静态钻孔通常是从Datamine-formatdrillhole数据表创建的，这些数据表是从外部源创建或导入的。这些钻孔台通常由轴环，井下测量和井下样品台组成。使用过程HOLES3D对这些表进行去除调查（即，创建协调的3D钻孔轨迹）。更新静态钻孔痕迹需要重新导入钻孔数据表并重新运行HOLES3D。

静态钻孔通常用于：

•使用compositeddrillholes进行建模

•等级评估

4、创建DynamicDrillholes

通过使用“数据”功能区的“孔向导”选项加载一组钻孔表来生成动态钻孔。根据静态钻孔的要求，不会导入这些表来创建Datamine格式文件。跟踪是在加载过程完成时创建的。每次打开项目时，或者在重新刷新或重新加载表时，都会自动更新跟踪。

动态钻孔轨迹可用于：

•可视化

•钻孔验证

•数据表示
5、合成DrillholeData

  合成钻孔轨迹涉及将连续钻孔段分割或组合成固定或可变长度的区段，通常在定义的合成区域控制区域内。 COMPDH中的参数设置范围允许复合材料沿孔的长度生成，以适应不同的输出情况。 例如，用于统计分析和等级估计的短固定长度复合材料与用于解释或字符串建模目的的单个可变长度复合材料岩石类型间隔。
合成钻孔的效果，在这种情况下，通过共同的岩石代码组合间隔，如下所示。

将钻孔段拆分为标准长度：

•统计

•等级评估

将钻孔段组合为：

•模拟岩石类型或矿化带接触

•视觉验证

另一个合成过程COMPBE允许钻孔通过高程合成。COMPSE使用截止等级和最小挖掘宽度参数来组合钻孔

使用块模型

块模型通常是作为地质建模过程的一部分创建的，但也可以在等级估算，优化和矿山设计过程中创建，这些过程构成了一般矿山规划周期的一部分。 它们被用作感兴趣的地面体积的2D或3D表示，并且包含不同的岩石属性，矿物等级，经济优化结果，矿山规划和其他相关参数。 下面的部分描述了使用blockmodel数据时使用的一些原则。

什么是IsaBlock模型？

块模型是六边形正交单元的定期打包集合。这些是父细胞（最大化细胞）或子细胞（小于父细胞的细胞）。下面的图显示了块模型与其单元格（父元素和子单元格）之间的关系。

以下约定适用：

•X坐标增加了一些

•Y坐标向前增加

•Z坐标（高程）向上增加。

块模型通常由隐式和显式字段组成。这些表的最低字段要求如下：

•XMORIG*-X坐标模型原点

•YMORIG*-Y坐标模型原点

•ZMORIG*-Z坐标模型原点

•XINC*-X轴的单元尺寸

•YINC*-Y轴的单元尺寸

•ZINC*-Z轴的单元尺寸

•NX*-沿X轴的父单元数

•NY*-沿Y轴的父细胞数

•NZ*-沿Z轴的父细胞数

•XC**-细胞中心X坐标

•YC**-单元格中心Y坐标

•ZC**-细胞中心Z坐标。

*隐式字段：字段信息仅存储在文件头（数据定义）中，并且不会在数据表中显示为记录。

**显式字段：字段既显示在文件头中，也显示在数据表中。

note.gif（1017bytes）

•块模型原型仅包含块模型定义（上面列出的隐式字段，但包含任何数据表记录）。

•块模型包含模型定义字段和其他字段（下面显示的示例）并包含数据表记录。

当字段具有所有记录的aconstant值时，将块模型中的信息存储为Implicit字段。这将导致blockmodel文件小于将字段存储为Explicit时的情况，因此将占用数据表中的附加字段。

其他字段通常包括：

•ZONE*-矿化带标识符（默认名称）-用于等级评估过程中的区域控制。

•密度*-岩石密度（默认名称）。

•数字或字母数字样式代码。

•您所选单位的矿物等级（数字）。例如，g/t，％，ppm。

•经济优化参数。例如，经济坑壳数，周期数。

•挖掘设计参数。例如，挖掘块标识符，提取序列号。

将摇滚类型代码（和其他标志字段）存储为数字而不是字母数字字段，因为这将允许您使用此数据执行数字，统计和评估功能。

CreatingBlock模型

块模型由以下通用方法创建：

•用细胞填充周长（闭合的弦）

•用细胞填充线框

•将等级估算为块模型原型

•露天优化器的输出。

结合块模型

块模型组合的顺序很重要。以下流程图给出了一个示例，其中必须添加单独建模的特征才能创建最终的块模型。

操纵块模型

通常操纵块模型以便：

•使用PROMOD优化模型细胞。例如，在组合两个或更多块模型之后。

•使用SLIMOD将块模型放置在新原型中。
