Autodesk HSMWorks Ultimate 2023破解版是一款功能强大的CAM插件应用，HSMWorks是一个完全集成的CAD / CAM系统，可以有效生成高质量的2D和3D铣削刀具路径，以实现高速加工。使用为用户提供了从设计到CNC制造的集成工作流程。包括用于SOLIDWORKS®的HSM CAM，并包含许多额外的设计和仿真工具，快速进行设计各种需要的模型图，以及铣削加工包括2D粗加工和腔槽加工、钻孔、面铣削、以及轮廓加工等，可缩短模具的加工周期，软件集成CAM帮助CNC程序员，设计师和工程师快速生产加工零件，并保持模型关联性，以便快速更新零件更改。 无论您是使用多种CAD格式还是从铅笔草图开始，集成CAM与您的设计软件都是加工零件的最简单快捷的方法，HSMWorks强大的插件和集成的CAM软件解决方案是Salydvrk。它提供的功能最终将提高您的工作效率。这种插件连接以及Solid Framework建立的模型之间的适当协调可以建立流程和机器。在设计模型中进行更改时。同时，这些变化会自动反映在地图上的模型和工具路径上。本次小编带来最新破解版，含注册机，有需要的朋友不要错过了 ！
软件功能
一、3D加工策略
1、平行
平行通过是最广泛使用的整理策略之一。这些通道在XY平面中平行并沿Z方向跟随表面。平行通道最适合浅区和下铣。为了自动检测浅区域，可以将加工限制在刀尖和表面之间的最大角度。通过选择向下铣削选项，可以在加工复杂曲面时最小化刀具偏转。
2、轮廓
轮廓通过是完成陡峭墙壁的最佳策略，但可用于零件的更垂直区域的半精加工和精加工。如果指定了倾斜角度，例如30到90度，则加工较陡的区域，将较浅的区域保持在30度以获得更合适的策略。
3、水平清算
水平清除策略自动检测零件的所有平坦区域，并使用偏移路径清除它们。当平坦区域被搁置在周围区域上方时，切割器移动超出平坦区域以清洁边缘。使用可选的最大降压，可以分阶段加工水平面，使水平清理适用于半精加工和精加工。
4、铅笔
铅笔策略沿内角和圆角创建刀具路径，使用小半径移除材料，而其他工具无法到达。使用单次或多次通过时，铅笔策略非常适合在其他完成策略后进行清理。
5、扇贝/恒定的Stepover
扇贝策略通过沿表面向内偏移来创建彼此相距恒定距离的通道。通行证将沿着倾斜和垂直的墙壁进行，以保持步伐。虽然扇贝精加工可用于完成整个零件，但它最常用于静态加工，遵循轮廓和平行道次的组合。与其他精加工策略一样，加工可受到接触角范围的限制。
6、螺旋
螺旋加工从给定的中心点创建螺旋刀具路径，在给定边界内加工时产生恒定的接触。非常适用于圆形浅部件，使用最大40度的刀具接触角，以及更多垂直面的轮廓通道。要加工的细节的中心点是自动定位的，或者可以由您确定。该策略还支持工具接触角。
7、径向
与螺旋加工一样，径向加工也从中心点开始，为您提供加工径向零件的能力，可以选择在径向通道中心之间停止，它们变得非常密集。要加工的细节的中心点是自动定位的，或者可以由您确定。该程序也可以与刀具接触角一起使用。
8、口袋
Pocket是有效清理大量材料的传统粗加工策略。该零件逐层清除，具有平滑的偏移轮廓，在整个操作过程中保持爬铣。为避免插入，工具沿着水平线之间的螺旋路径向下倾斜。为了保持高进给率，从而减少加工时间，通过平滑工具运动避免了方向的急剧变化。
9、自适应清算
Adaptive Clearing是一种全新的创新粗加工策略，与传统的粗加工策略相比，它提供了显着的改进。 该策略通过逐渐削减剩余库存中的材料来避免全宽切割。 生成的刀具路径确保切削条件保持恒定，刀具上的载荷稳定，因此可以显着提高进给率，将加工时间缩短40％或更多。
10、3 + 2加工
所有2D和3D策略都支持3 + 2加工（5轴定位），通过A，B或C轴运动的组合旋转机床的零件或刀头。 创建3 + 2操作只是为操作选择工作平面的问题，HSMWorks将负责其余操作。 一旦到位，所有加工策略都可用，并且工具和刀柄过度保护，以适应通常支持这一点的所有策略。
二、二维加工策略
1、钻孔和打孔
HSMWorks包含一个强大的工具，用于生成钻孔，反钻孔和攻丝操作。所有操作都经过优化，以最大限度地减少工具行程和整所有点对点操作均支持标准和定制循环，包括点钻，深度钻削和断屑等。使用钻类专家类似类型的钻孔可以快速选择并分配适当的切削条件，包括刀具，进给和速度。
2、轮廓
通过轮廓加工，您可以轻松加工2D和3D轮廓。带或不带刀具补偿的独立引入和引出。为任何轮廓选择多个粗加工和精加工道次以及多个深度切削。机器打开和关闭轮廓，无需创建额外的几何形状，并通过角平滑消除尖锐运动。
3、口袋
口袋刀具路径用于加工带有和不带岛的闭合曲线。刀具路径从口袋的中心开始向外移动。该入口可在模型的任何位置选择，包括插入，斜坡或预钻孔位置的可能性。特殊的高速选项可创建平滑的刀具路径，并允许您指定最大刀具啮合，从而可显着提高进给率，减少加工时间和刀具磨损。
4、面对
面向策略设计用于快速零件面向准备原料以进行进一步加工，但也可用于一般清理平坦区域。
5、自适应清算
自适应清除策略在具有和不具有岛的闭合曲线内创建粗加工/清除刀具路径。这种策略通过逐渐削减剩余库存的材料来避免全宽切割。生成的刀具路径确保切削条件保持恒定，刀具上的载荷稳定，因此可以显着提高进给速度，减少40％或更多的加工时间，同时提高表面质量，减少刀具磨损。
三、附加功能
1、模拟
生成刀具路径后，您可以使用集成的背景图模拟工具检查结果。 使用播放功能可以模拟工具的移动。 许多控制包括模拟速度和方向，工具，轴和刀架的可见性以及快速移动，引导移动和切割移动的颜色。
使用高级分析工具测量距离或动态查看有关刀具，进给/速度，估计加工时间等的所有重要信息。支持全3 + 2加工，并且可以在一次操作中检查多个刀具路径。
2、股票模拟
集成的库存模拟允许您查看从实体材料块中移除的实际库存，并自动检查轴和夹具/夹具碰撞。可以通过根据切割表面的每个部分的工具对表面着色来检查所得到的实体模型，并且可以切割模型以通过模型检查不同的部分。
使用目标零件比较功能，使用不同的颜色突出显示休息和过切区域。支持3 + 2加工，并且可以在单个操作中验证多个刀具路径。
集成的库存模拟允许您查看从实体材料块中移除的实际库存。
3、后期处理
没有后处理器就没有CAM系统完成将生成的刀具路径转换为CNC机床控制所理解的格式。 HSMWorks使用基于JavaScript编程语言的灵活且快速的后处理器来执行此关键任务。 HSMWorks提供了许多通用的后处理器配置。每个后处理器都可根据您的特定要求进行定制。
通用后处理器包括Fanuc，Heidenhain，Haas，Hurco，Mazak，MillPlus，Okuma，Siemens，Yasnak等等。
4、Autodesk HSM编辑
HSMWorks包括Autodesk HSM Edit，用于检查和手动编辑NC程序文件。 HSMWorks Edit提供了许多CNC代码特定功能，包括行编号/重新编号，XYZ测距仪和文件比较。 Autodesk HSM Edit具有DNC链接，可通过各种CNC控制进行可靠的RS-232通信
NC-Assistant使编辑NC代码比以往更快更容易。指向任何M或G代码，NC-Assistant将识别代码。

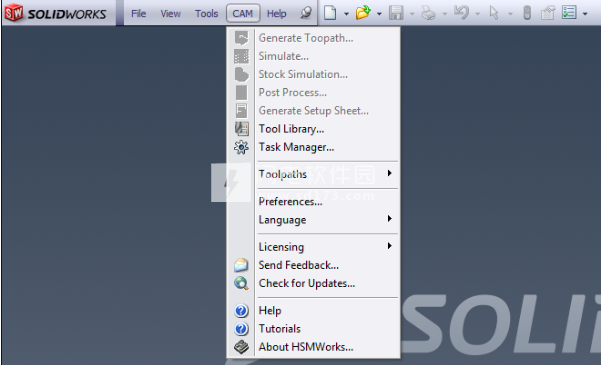

在安装HSMWorks后第一次启动SolidWorks时，您唯一注意到的是现在有一个CAM菜单。 这是HSMWorks主菜单，可让您访问主要的HSMWorks功能。
加载文件后，CAMManager选项卡将出现在要素管理器上，CAM命令管理器选项卡也将出现。
要开始使用HSMWorks，您需要创建新零件或装配体，或者加载SolidWorks支持的任何类型的现有文件（包括ParaSolid，IGES和STEP）。
加载文件后，CAMManager选项卡将出现在要素管理器上，CAM命令管理器选项卡也将出现。
额外功能管理器选项卡通常称为操作管理器，允许您查看和修改当前零件或装配中的所有加工相关数据。
要创建第一个加工操作，请从工具栏，CAM菜单或右键单击操作管理器中选择任何刀具路径策略。您需要的刀具路径类型在很大程度上取决于零件的类型，有关各个策略的说明，请参阅手册。在这个例子中，我们将从2DPocket策略开始，我们将使用它来移除零件的内腔。
无论何时创建新的刀具路径操作，都将显示一个属性页面，其中包含许多具有控制刀具路径不同方面参数的组。HSMWorks将尽可能为所有参数提供工作默认值，并且您唯一需要做的就是选择一个工具和要加工的几何体。
首先选择一些几何体。对于2D口袋策略，您需要选择一个或多个闭合轮廓。您可以通过单击边，面，曲面等直接从模型中进行选择，但也可以直接使用任何2D草图。如果您要选择的要素不可见，则可以从模型视口左上角的要素管理器中选择它。
选择2D几何体时，轮廓将投影到与工具方向平行的平面上。如果投影看起来不正确，可以通过单击“工具方向”组并选择其他平面来更改工具方向。
按OK（绿色复选标记）将关闭属性管理器，并生成刀具路径，但如果尚未选择工具，则需要先执行此操作。
从库中选择现有工具，通过展开树，选择工具，然后按“选择”按钮，或者通过按“新建工具”按钮，编辑参数，然后按“选择”按钮创建新工具。
在重新生成刀具路径时，将显示HSMWorksTasks对话框。这显示了任何正在进行的刀具路径计算的进度，但可以通过按“隐藏”按钮隐藏，以便在再生完成时继续工作。通常，2D刀具路径将在几秒钟内生成，而某些3D策略可能需要相当长的时间来计算，具体取决于几何形状和公差。如果您隐藏了“任务”对话框，则可以通过按CAM工具栏上的“任务”图标再次显示它。
成功生成刀具路径后，只需在操作管理器中选择相应的操作，即可看到在SolidWorks模型上绘制的刀具路径预览。
1、模拟
要模拟刀具路径，您可以选择使用后图模拟或实体模拟。要调用背景图模拟，请选择一个或多个操作（通过按住CTRL键同时单击鼠标可以选择更多操作），然后按CAM工具
2、股票模拟
要调用实体模拟，请选择一个或多个操作，然后按CAM工具栏上的“实体模拟”图标。
3、后期处理
该应用程序附带了许多可自定义的后处理器，可以通过选择一个或多个操作来调用，也可以通过右键单击菜单，CAM菜单或CAM工具栏选择后处理。
二、一般
1、多选
使用SHIFT和CTRL键支持操作管理器中的多项选择。
•要选择连续项目，请单击第一项，按住SHIFT键，然后单击最后一项。
•要选择不连续的项目，请按住CTRL键，然后单击每个项目。
2、预习
您可以使用“视图”菜单条目控制SolidWorks视图中显示的操作信息。您可以通过激活“刀具路径”在SolidWorks中显示所选操作的刀具路径。
3、记录消息
如果操作管理器中的操作覆盖有红叉，则表示无法成功生成操作。要查看问题或错误的描述，请右键单击该操作，然后选择“显示日志”，这将解释出现了什么问题。
4、关联性
在HSMWorks插件中定义操作时，与模型的所有关系都是关联的。因此，如果您更改模型，则无需再次重新定义任何参数和选择-它们将在模型更改和重建过程中保持不变。但是，只要修改了操作所依赖的模型的一部分，您就必须重新生成操作。
当模型的修改触发刀具路径的无效时，再生符号（即红叉）将覆盖在操作管理器中的相应操作和刀具路径节点上。如果您尝试使用无效的刀具路径，则会警告您需要重新生成。
您可以一次或单独重新生成所有操作，具体取决于您是从根节点的右键单击菜单中选择生成刀具路径（全部），还是从单个操作的右键单击菜单中选择生成刀具路径..../toolpath节点。从CAM菜单中选择“生成刀具路径”将重新生成所有需要重新生成的操作。
5、使用装配体
在零件或装配体中创建的加工操作与SolidWorks文件本身一起存储-包括生成的刀具路径。即使在未安装HSMWorks插件的系统上编辑，HSMWorks数据仍将保留在文件中。要从零件或部件文件中删除特定于HSMWorks的数据，只需删除所有操作并保存文件即可。
您会注意到加工操作的刀具路径数据会导致文件大小显着增加。如果您希望通过电子邮件或类似方式发送文件，您可能希望在发送之前从文件中清除不需要的刀具路径数据。只需右键单击操作，然后在保存文档之前选择“清除刀具路径”。然后，接收器可以从仅包含参数的文件中重新生成刀具路径。还可以压缩SolidWorks文件以显着减小其尺寸。
如果您不希望将HSMWorks特定数据添加到设计模型中，则可以为HSMWorks数据创建单独的组件，并将要加工的零件作为装配组件插入，这样可使组件零件文件不受HSMWorks添加的影响。in-加工数据和刀具路径将仅包含在装配文件中，以及您可能要为操作定义的任何额外参考几何（例如坐标系）。
6、公制或英制单位
加载项支持以英寸或毫米为单位的输入参数。如果为SolidWorks文档单位选择了公制单位，则参数单位将设置为毫米，否则为英寸。刀具参数以刀具几何形状为单位指定。
三、3 + 2加工
默认情况下，使用当前作业的WCS（工作坐标系）创建新操作。如果默认WCS不正确，您可以在“作业设置”页面上更改此设置。要仅更改单个操作的工具方向，请打开操作的参数页面，然后更改“工具方向”组中的设置。
工具方向可以指定为以下之一：
•使用WCS
•使用点和平面
•使用坐标系
对于大多数常见情况，使用“使用点/平面”是定义工具方向的最简单方法，因为这允许您选择任何“点”或“顶点”作为工具的原点，并选择任何“面”或“平面”作为方向。
对于不存在合适的面/平面和点/顶点的情况，您需要首先使用SolidWorks的平面或坐标系特征构造此几何。两者都可以从“插入”，“参考几何”菜单中获得。
无论何时选择操作并且操作管理器处于活动状态，都会在模型顶部绘制一个小坐标系，以指示工具方向。坐标系位于刀具方向的原点。红色，绿色和蓝色箭头分别对应于X轴，Y轴和Z轴。加工总是从正向负Z（例如与蓝色箭头相反）完成。
四、边界
您可以通过指定边界将每个加工操作限制为一个或多个区域。使用的默认边界是要加工的零件几何体的边界框。您可以选择零件几何图形或选区的轮廓曲线，例如一条边链，以限制加工区域。边界可以嵌套，但不应与自身或其他边界相交。
五、休息粗糙
通过在先前操作尚未清除的区域中使用较小工具的大型工具的工作来实现最有效的粗加工。
为实现这一目标，HSMWorks使用剩余材料的库存模型来避免空气切割。库存模型可以从之前的操作生成或由您提供。在某些情况下，例如对于非常大的工件，可能需要经历几个其他粗加工阶段，每个阶段使用比先前操作更小的工具。其余粗加工阶段的数量没有限制。
六、休息材料加工
对于使用较小工具清除休息材料，可以使用任何HSM策略，以最合适的方式。要加工的区域由前一操作中使用的刀具和加工策略定义。
可有效生成高质量的 2D、3D、3+2 以及 4 轴和 5 轴同步铣削刀具路径和车削刀具路径。精加工不是一切，在您完成精加工之前，需要花费大量时间去除材料。因此，世界上最好的恒定啮合粗加工刀具路径策略以自适应清除的形式作为标准包含在内。
