　　　　　　　　 LimitState：SLAB破解版是可以系统地自动化混凝土板的众所周知的屈服线分析方法的软件，非常适合快速准确地评估建筑和桥梁混凝土板，可利用屈服线方法的简单性和不连续布局优化（DLO）的功能来识别任何钢筋混凝土板几何形状的关键破坏机制和坍塌载荷。屈服线

LimitState：SLAB破解版是可以系统地自动化混凝土板的众所周知的屈服线分析方法的软件，非常适合快速准确地评估建筑和桥梁混凝土板，可利用屈服线方法的简单性和不连续布局优化（DLO）的功能来识别任何钢筋混凝土板几何形状的关键破坏机制和坍塌载荷。屈服线方法通常表明现有的板坯具有额外的容量储备，或者新的板坯需要比其他技术所示的更少的加固。LimitState：SLAB使用DLO系统地自动化屈服线方法，可以处理任意几何体的板，而不必担心错过了关键的故障机制。LimitState：SLAB系统地自动化钢筋混凝土板的屈服线方法允许软件识别其他方法可能遗漏的板坯强度储备。 LimitState：SLAB快速，易于使用，可应用于复杂的板坯几何形状。该软件可用于评估现有结构或新结构的设计。本次小编带来最新破解版，含安装破解教程！

软件优势

1、找到任何板坯几何的关键失效机制

有史以来第一次，工程师可以获得屈服线方法的全部功能。该方法通常表明钢筋混凝土板比其他方法明显更强。这对于现有板坯的分析和新板坯的设计都是有益的。

到目前为止，屈服线分析必须通过手工或通过软件来完成，该软件从预定义模式的小型库中选择屈服线故障机制。相比之下，LimitState：SLAB系统地确定了任何板坯几何形状的大量替代方案的关键失效机理。工程师现在可以以前所未有的方式利用屈服方法的力量。

2、在现有板块中找到隐藏的强度储备

对于涉及翻新或重新使用现有板坯的项目，LimitState：SLAB经常会发现这些项目具有隐藏的强度储备。这可能意味着不需要昂贵的升级工作，可能会为客户节省大笔资金。

在软件中可以快速设置和解决板坯问题。可以通过从CAD文件导入或在屏幕上绘制来定义板坯几何。然后，可以轻松编辑模型几何体，并指定载荷，材料属性和边界条件。

由于LimitState：SLAB使用严格的数学优化来自动考虑大量故障模式，因此不再担心错过了关键故障模式。这一直是手工产量的关注 -

线分析。关键故障模式也可以是动画，辅助解释。

3、使用屈服线方法设计更经济的板坯

典型新建筑的约60％的结构成本由地板计算。 LimitState：SLAB可以帮助工程师设计更薄的板坯，并且比传统方法包含更少的钢筋。加强件也可以规则地布置，使得更容易细节并且更容易固定，因此构造成本更低。相反，使用弹性分析（例如弹性FEA）往往会导致设计成本显着增加。

4、最先进的技术

人们早就知道，当需要对钢筋混凝土板的承载力进行实际估算时，屈服线法是一种强有力的工具。

但是，手工进行产量线分析很慢。 LimitState：SLAB的突破和关键技术创新是通过使用不连续布局优化（DLO）来自动化产量线分析过程。

DLO是一种塑料极限分析程序，以“皇家学会学报”中发表的严格理论为基础，已经应用于其他工程应用。 LimitState：SLAB使用DLO从大量备选方案中识别关键的屈服线模式，并且还允许对关键故障机制进行动画处理以帮助解释。

所有这些都是在几秒或几分钟内自动完成的。这意味着工程师不再需要花时间猜测可能的关键故障模式，然后执行手动计算。

5、LimitState：SLAB的主要好处

·快速简便地设置和解决板坯问题。

·识别关键故障机制，无论问题几何，无需借助预定义机制。

·比传统的弹性分析方法更准确地评估板裂强度。

·当应用于现有板坯时，往往会显示出额外的强度储备。

·在设计中应用时，通常会导致非常经济的板坯设计，加固量较低。

·完全交互式的建模环境，以便可以轻松修改平板模型和“假设”

情景探索。

·可以对失效机制进行动画处理，使其更容易理解预测的响应模式。

软件特色

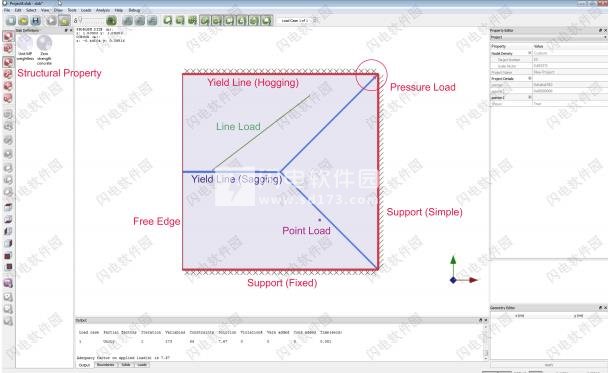

1、富有洞察力的分析和可视化

使用严格的数学优化技术自动识别最关键的故障机制。

查看失败机制的动画，以更全面地了解预测的响应模式。

清晰而全面的报告输出。

通过快速更改模型，探索各种负载情况，深入了解手头的问题。

2、强大的建模

在屏幕上调整模型以快速简单地修改：

几何

边界条件

板坯属性

载入中

适用于标准和非标准问题几何形状。

适用于涉及正交各向异性或歪斜加固的问题。

3、易于学习和使用

只需几分钟即可设置模型，解决，然后可视化并检查生成的故障机制。

内置向导可快速定义非常简单的问题。

比通用分析工具（如非线性有限元分析软件）更容易使用。

4、理论和标准支持

以严谨的理论为基础 - 参见出版物，描述不连续性布局优化（DLO）如何在“皇家学会学报”中自动化屈服线方法。

针对已知的屈服线分析解决方案验证了解决方案。

欧洲规范2和其他设计规范允许使用屈服线方法。

安装破解教程

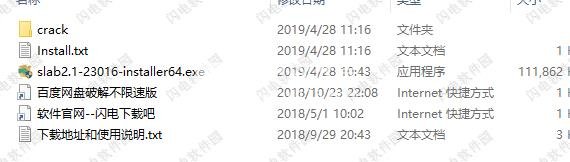

1、在本站下载并解压，如图所示，得到slab2.1-23016-installer64.exe安装程序和crack破解文件夹

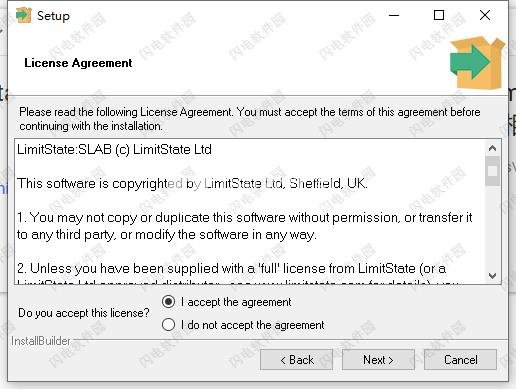

2、双击slab2.1-23016-installer64.exe运行，勾选我接受许可协议，点击next

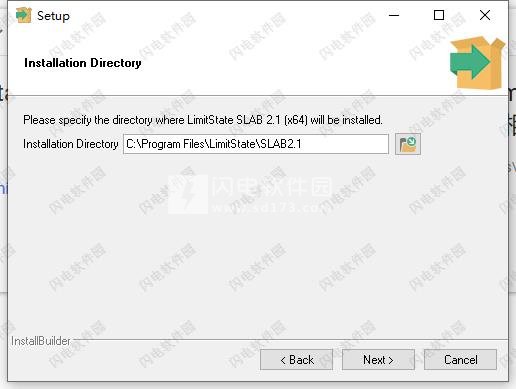

3、选择软件安装路径，点击next

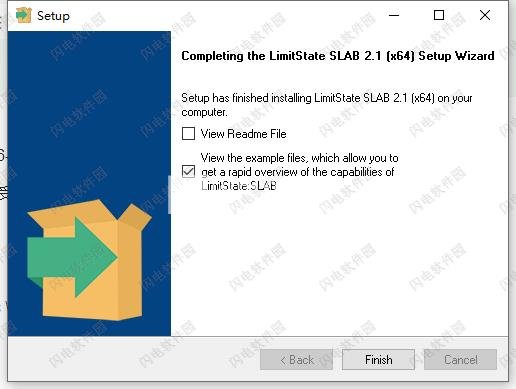

4、安装完成，退出向导

5、将crack破解文件夹中的文件复制到\ Program Files \ LimitState \ SLAB2.1 \ bin \中，点击替换目标中的文件

使用帮助

一、屈服线方法如何实现自动化？

1、用户指定板坯几何形状，加载和支撑条件。

2、节点分布在整个平板上。

3、潜在的屈服线不连续性连接节点。

4、形成临界坍塌机制的屈服线不连续性的布局通过优化以及相应的坍塌载荷因子得到。
二、创建一个新项目：
Select创建一个新项目，然后单击OK打开New Project对话框

如果选择“取消”，则用户可以自由定义自己的问题几何体。或者，使用向导可以快速定义常见问题几何。随后可以容易地修改几何形状。
三、板几何
选择Empty，然后单击OK。
然后出现空项目向导。项目数据分两个阶段输入（向导左侧导航栏中的图标将在问题定义的每个阶段突出显示）：可在此处输入项目背景详细信息。

可以在此处输入绘制网格和对象捕捉设置。
单击“完成”接受默认网格和捕捉设置。
主浏览器中将显示一个空白网格

绘制平板：
在绘制矩形图标上的DCick）。
在位置（1,1）处的查看器窗口中单击。现在应该设置板的第一个角点。
将鼠标移至位置（4,4）。再次单击鼠标以设置板的第二个角（图3.3）。

图3.3：使用“绘制矩形”功能指定的方形板
修改平板：
绘制另一个矩形，这次是从（2,3）到（3,4）。
单击创建的较小的方形区域（选中时将变为粉红色）。
按键盘上的DELETE（或者，单击顶部工具栏中的图标）。该
现在将从问题中删除小方块，如图3.4所示

图3.4：使用“绘制矩形”功能删除板的一部分

四、边界条件

1、外部边界
LimitState中的外部边界：SLAB可以采用以下形式之一：
自由边界可以自由地向任何方向移动和/或旋转。
简单边界固定在所有方向的位移。允许板坯围绕边界轴线的旋转而不形成屈服线。
固定边界固定在所有方向的位移。由于屈服线的形成，仅允许板围绕边界轴线的旋转。
部分固定边界固定在所有方向的位移。由于在等于指定比率乘以相邻板坯强度的时刻的屈服线形成，允许板坯围绕边界轴线的旋转。
对称性边界表示模型中的对称线。

2、内部边界

LimitState中的内部边界：SLAB可以采用以下形式之一：
自由边界可以自由地向任何方向移动和/或旋转。
刀刃边界固定在所有方向的位移。允许板坯围绕边界轴线的旋转而不形成屈服线。
3、起飞
在某些情况下，可能希望允许从垂直向下位移支撑板坯，但是使其能够垂直向上移动。通过设置支持
提升字段为true，LimitState：SLAB将允许这种情况发生。
请注意，只能为以下边界类型指定提升：
•简单（外部边界）
•刀口（内部边界）
设置边界条件：
确保单击“选择”处于活动状态（选择和图标）。
按住键盘上的CTRL并单击左，下，右边界（一旦选中，这些将突出显示为粉红色）。
在属性编辑器（位于屏幕右侧），下拉列表将显示为“外部边界（3）”。双击“支持类型”对应的“值”字段，然后从出现的下拉菜单中选择“固定”。单击查看器窗口。现在将修复先前选择的边界。这个
用交叉影线表示（图3.5）。

图3.5：沿边界的交叉影线表示固定的边界条件。沿着边界轴线的旋转仅允许作为屈服线形成的结果。
