使用帮助

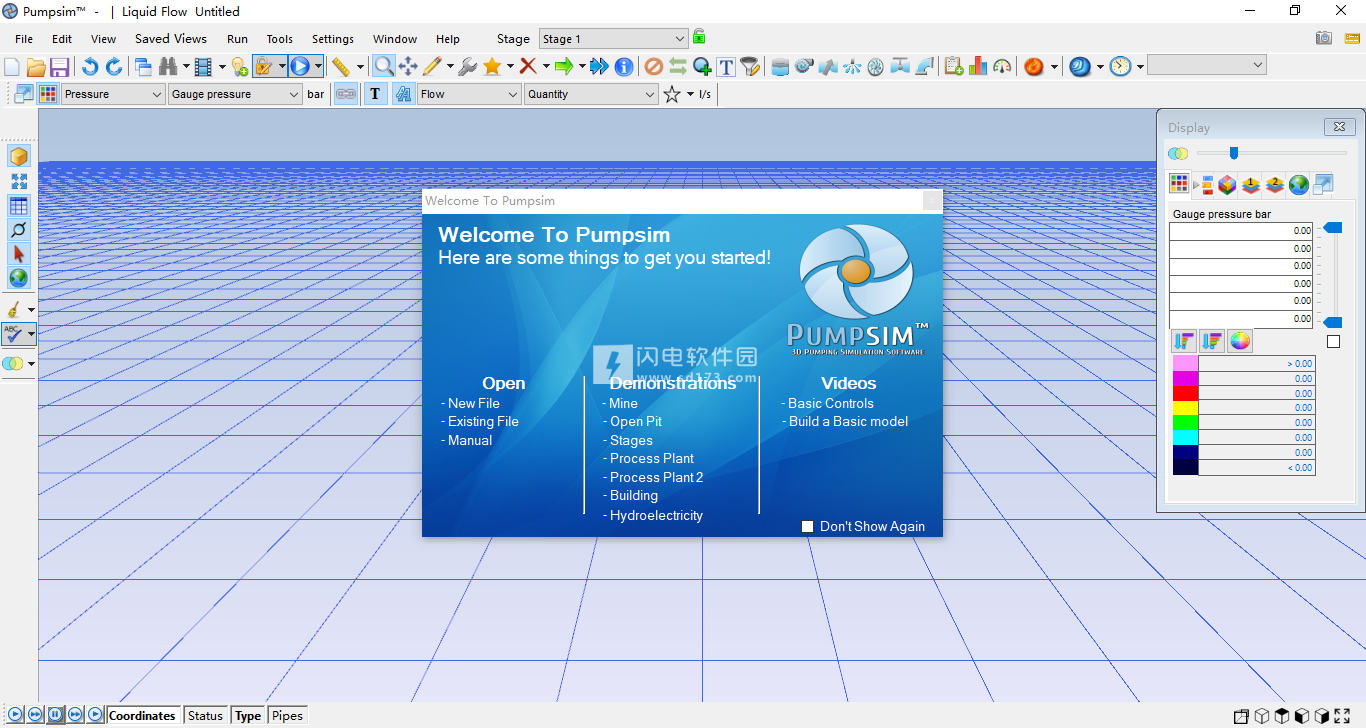

一、初始模型构建
管道可以以多种方式构造。
使用工具栏功能使用鼠标手动绘制缩放管道。
使用工具栏功能使用鼠标手动绘制原理图管道。
使用TXT导入功能从格式化的电子表格导入管道数据。
将DXF / DWG / Datamine / Surpac图形文件中的图形数据导入Pumpsim™，并将数据转换为管道。大多数网站规划和CAD软件包都可以将数据导出为这些格式之一。
无论使用何种方法，总之，构建Pumpsim™模型的建议步骤如下：
使用DRAW功能手动构建管道，或通过IMPORT功能构建管道，确保所有管道彼此正确连接。 Pumpsim™提供过滤工具，以帮助确保管道连接在一起。
添加储罐并使用EDIT按钮编辑打开的管道，并在表格上标记OPEN选项。
再次，使用EDIT按钮，为所有管道设置正确的尺寸和形状。在模型中插入任何流量控制器或调节器，并指定管道特性，例如粗糙度和电阻。
放置节点以提高模型的准确性。
最后，按下SIMULATE按钮显示模型构造的结果。如果所有内容都已正确构建，则流量数据和箭头应显示模拟结果。
如果某些管道是死角，则可以通过在管道编辑表单中设置“关闭”选项来防止模拟警告。
如果显示任何错误或警告，则单独更正错误或按要求分组。
二、手动缩放构造
要手动构建管道，只需使用工具栏中的构造工具（绘制，移动，复制和删除按钮）。
可以使用鼠标在屏幕上手绘绘制管道，使用状态栏中显示的坐标来指导管道位置。此外，管道的坐标可以使用坐标输入功能手动输入，也可以在绘图模式下单击管道末端。
该方法通常适用于小型模型（少于几百个管段）。大多数管道模型通常能够很好地容忍未对齐或略微错位的管道，从而使近似管道长度接近实际。在许多情况下，为了协助清晰，可以故意将管道移到一边，并使用固定长度功能来覆盖自动长度计算以设置实际长度。
如果要求模型按比例真实，则可能需要更精确的构造，并且通常更好的是将CAD程序中的实际矿山设计导入Pumpsim™以用作构建真实比例模型的模板。
三、手动原理图构建
在某些情况下，可以构建模型示意图来模拟模型。 模型示意图可能看起来不像网络，而只是通过一系列方便定位的二维线来表示管道。 可以通过修改编辑框下的长度来输入正确的管道长度。
警告：虽然方便简化模型，但原理图模型有很大的限制，可能会影响其在Pumpsim™中的功能。 Pumpsim™使用真实的管道位置来计算高程，原理图模型很大程度上不适合Pumpsim™模型。
四、电子表格文本导入
从TXT格式导入模型数据（文本格式，带有由TAB字符分隔的字段）。 这种格式可以通过大多数电子表格广泛使用，并且可以读入文字处理器。 可以在“另存为”命令下从Pumpsim™保存TXT文件的标准格式。 大多数组件（例如泵数据库和颜色设置）都可以从TXT文件中排除，如果需要，只留下主文件组件。
Pumpsim™文本文件必须至少具有第一行标题行，其将文本文件定义为Pumpsim™兼容，并且完成行'END'（Pumpsim™保存的TXT文件中的最后一行）。
加载保存为TXT文件的任何Pumpsim™文件，以在兼容编辑器（例如Microsoft Excel™）中查看结构。
五、图层
图层是一种单独分层或识别和查看模型的其他部分的方法。一些示例可包括排水系统，泵站或任何其他物体集合。请注意，用户无需使用查看图层。它们仅用于更容易操作和查看模型。 FILE> LOAD DEMONSTRATION菜单中的Mine示例显示了图层的示例。
图层的工作原理是允许用户在屏幕上叠加多层管道或信息。通过这样做，可以关闭不必要的细节，从而仅查看感兴趣的管道。
可以使用显示管理器激活或显示图层。通过单击图层名称旁边的按钮，可以从“编辑框”更改图层名称。
1、主要层
主要图层最多包含250个图层。主层旨在用于识别管道类型。例如，第1层可以是主轴，第2层可以是主管，第3层 - 提升，第4层 - 采场，第5层 - 小管等。
2、二级图层
辅助图层也包含250个谨慎的图层。二级图层旨在用于隔离模型的各个部分，这些部分可以独立于模型的其余部分进行查看。如上所述，这可能包括工作区域，采场，加注，下降或任何其他感兴趣的功能。
属于图层的管道数量没有限制，但管道只能属于一个辅助层和一个主要层。可以彼此独立地设置和查看主要层和次要层。
请参阅Pumpsim™随附的“站点”示例。
提示：要快速保存和调用图层状态，请使用“保存视图”功能使用“主要”和“辅助图层”设置保存和调用视图。
3、使用图层
使用图层的最简单方法可能是首先创建模型，然后编辑管道以将图层更改为所需的数字。所有管道都将默认为主层和辅助层的第1层。
提示：编辑框有一个功能，可以选择和分组所有类似的管道（例如直径为3.0米的所有圆管）。这可以提供一种快速方法来分组编辑和更改多个管道的图层。
构造的新管道将继承它们构造的管道的层数。如果不存在管道，则新管道将使用显示管理器中设置的默认层。
提示：由于可以一起使用主要和次要层，因此可以创建使用两个层系统创建过滤器的机会。例如，如果将主要图层分配给站点的不同区域（例如，北，南，东和西），并将次要层定义为不同的功能（例如，轴，斜坡，矿石驱动器），则通过单独设置在主要和次要层中，可以轻松查看以下示例：
- 北站的所有坡道。
- 东部和西部的所有矿石驱动器。
- 所有场地的所有坡道和竖井。
4、从模拟中排除
可以从模拟中排除图层。这对于绘制非设计用于仿真的环境的其他部分（例如电缆）非常有用。
