　　　　　　　　主要特征 1、Spectrasys 与数据流引擎之间的射频_链路，适用于准确的射频建模 2、工作流程和协同仿真整合 3、更新的 5G NR 基带验证程序库 4、适用于车载雷达的复杂环境建模 5、SpectraSys 的改进 6、平台、用户界面和库软件特色 1、当今基带/ PHY环境中同

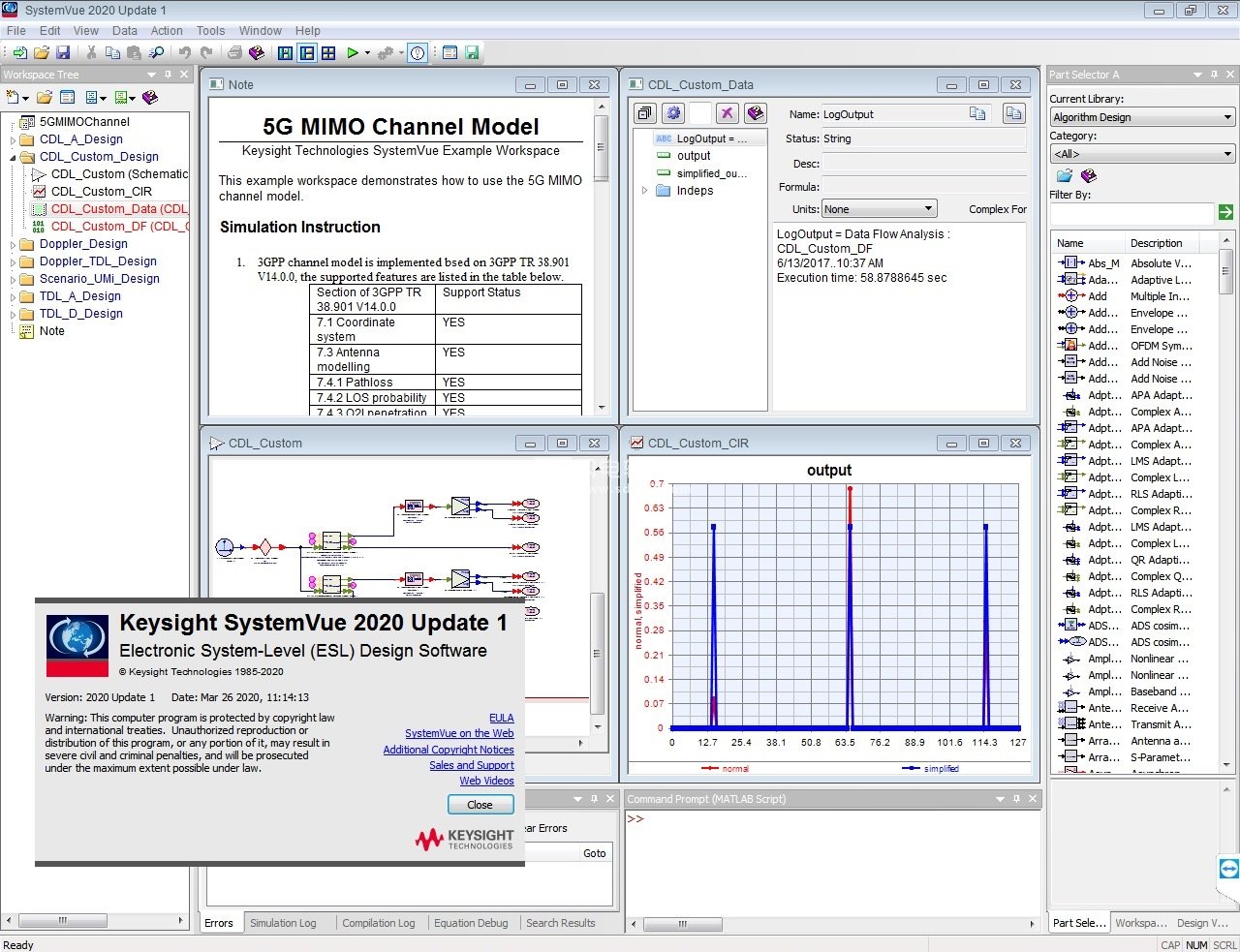

SystemVue2020破解版是功能强大的电子系统级设计！其主要目的是为用户带来加速的产品设计和开发，有效的缩短开发时间，并能够简化工作流程和数据分析验证、评估过程，能够及时的进行仿真，集成的EM仿真器有效的提高仿真效率，高级分析功能让大家能够在第一时间获得有效的数据和见解，软件具有自定义C ++模型开发接口、本机算法建模和调试器、高性能数据流仿真引擎、使用通用块集为物理层效果建模、链接到测量和硬件验证以及数字滤波器合成等功能优势，相信能够为大家带来自信的决策方案！新版本包括Spectrasys和Dataflow引擎之间的RF_Link，以进行准确的RF建模，工作流和协同仿真集成，更新的5G NR基带验证库，用于汽车雷达的复杂环境建模，SpectraSys改进等。SystemVue2020是一个主要版本射频与数字技术共存的情况越来越多，这就要求设计人员在开发周期中更早地将基带设计和射频设计连接起来。2020 版本的 PathWave 系统设计软件主要面向 5G 和雷达应用中的射频系统设计人员。这个版本使我们用于现代通信和雷达系统的先进射频减损仿真解决方案变得更加强大。本次带来破解版下载，有需要的朋友欢迎到本站下载体验！

主要特征

1、Spectrasys 与数据流引擎之间的射频_链路，适用于准确的射频建模

2、工作流程和协同仿真整合

3、更新的 5G NR 基带验证程序库

4、适用于车载雷达的复杂环境建模

5、SpectraSys 的改进

6、平台、用户界面和库

软件特色

1、当今基带/ PHY环境中同类最佳的射频保真度，使基带设计人员可以虚拟化射频并消除多余的余量

2、与测试的卓越集成加速了现实世界的成熟度，并简化了从架构到验证的基于模型的设计流程

3、世界一流的参考IP，在您拥有硬件之前，将Keysight Technologies，Inc.的仪器级互操作性和第1层兼容性纳入了框图

4、统一，开放，多态的建模简化了工具流程，降低了部门成本，并支持可定制的，与供应商无关的环境

5、为网络工作组定价，以最大程度地提高设计复用率，并充分利用基带和射频协同作用

软件功能

1、核心环境

–易于使用的多线程高级Windows应用程序

–多态设计条目支持“基于模型的设计”流程（GUI块，基于语言的C ++或MATLAB，VHDL，Verilog和SystemC）

–脚本，3D动态图和文件I / O简化验证任务

–将各种格式的现有IP轻松封装到一个流中

–价格和许可对网络工作组具有吸引力

2、自定义C ++模型开发接口

–用C ++和SystemC构建浮点和定点模型

–使用熟悉的Microsoft Visual C ++ 2013界面调试模型

3、本机算法建模和调试器

– SystemVue随附的MathWorks的MATLAB脚本的本机集成

–熟悉的命令行界面，交互式调试器和脚本

–（可选）如果您已经拥有MATLAB和工具箱的本地许可副本，请扩展SystemVue以通过单击鼠标直接使用它们

4、高性能数据流仿真引擎

–支持复杂的RF包络载波，定时同步数据流和动态数据流，以实现具有RF效果的高性能现代PHY

–具有本地多速率的高级计划程序允许复杂的拓扑

–多线程，可在多核CPU上更快地进行仿真

–免费支持外部协同仿真，例如ModelSim和Aldec Riviera-PRO

5、使用通用块集为物理层效果建模

–基本平台中包含300多个仿真块

–处理模拟效果，例如相位噪声，S参数等

–通过W1719选件可提供对ADS X参数*和GoldenGate“ fastenvelope”模型的附加设计流程支持

6、链接到测量和硬件验证

–通过TCP / IP的SCPI和IVI仪器交互直接嵌入在数据流模拟中，或通过命令行

–从算法转移到测试时，重复使用相同的验证设置，脚本，测试向量和无线IP

–与其他Keysight测量软件应用程序集成，例如89600 VSA，FlexDCA，I / O库和Command Expert

–包括免费，灵活的块集和用于OFDM，Zigbee和其他格式的信号生成的应用示例

7、数字滤波器合成

–定点FIR滤波器的直接分析和实现

– FIR，IIR和模拟通信滤波器类型

软件说明

1、射频_链路支持

增强的射频减损建模

放大器和混频器更新

2、工作流程和协同仿真

用于 MATLAB 的新 SystemVue 模块和工具包

W1806BP/BT 5G NR 算法设计模块

W1484BP/BT SystemVue 射频工具包

ADS/GoldenGate 验证测试台更新

参数化 FCE 模型导入

W1724EP/ET STK 接口

3、用于 SystemVue 的 W1906EP/ET 5G 基带验证程序库

新特性和物理信道支持 15.x.x 版本

例如 HARQ、PRACH、DPD

用于 ADS 的 VTB 增强

4、与 W1908EP/ET 车载雷达模型库配合使用

用于 SystemVue 的 W1725EP/ET 射线追踪设计套件

复杂的环境建模

多重射线追踪引擎

5、SpectraSys 的改进

混频器模式现在支持厂商的系统参数（Sys-parameter）库

系统参数针对非线性（P1dB，IP3）进行了改进，加入了失配效应

在电平图上沿着每个元器件的路径进行 VSWR、反射系数、失配损耗和回波损耗测量，可以确定系统链路中的哪些元器件失配

传统的 3 阶放大器模型现在支持多达 11 个奇偶互调阶次，以改善非线性频谱仿真精度

新的单音频截获分析功能能够执行 2 阶和 3 阶截获分析，无需您进行冗单调的双音频分析设置、路径选择和测量。即刻分析 IP3、IP2 随功率或频率的变化

改善射频系统仿真结果与 SystemVue 数据流仿真结果之间的准确关联

6、平台、用户界面和库

新的数据集查看器（Dataset Viewer）使您能够直观地浏览由任意系统仿真、嵌套扫描或用户自定义变量所产生的多维数据

在多个不同元器件上实现参数同步，避免对每个单独的元器件都要执行冗长乏味的参数校验和设置。用于定义参数的固定值或方程变量可以成组保存和同步，以方便设置多角分析

由 Mini Circuits、ADI、Custom MMIC、X-Microwave等厂商提供的新系统参数系统模型库（包括来自 Qorvo、Broadcom、Peregrine 和其他畅销系统模块厂商的元器件）

新的厂商模型库生成软件使元器件厂商或用户能够生成定制的零部件模型库，其中包括仿真模型和原理图符号、技术资料和网络链接。模型库可以封装成自解压可执行文件，该文件可以自动安装新的模型库，也可以更新部件选择器中的现有模型库

7、开始使用 SystemVue

如果您已做好开始使用 SystemVue 的准备：

点击试用和许可证 > 详细信息和下载 > 索取免费试用的 SystemVue 软件。

安装破解教程

1、在本站下载并解压，如图所示，得到systemvue_2020_shp_win_x64.exe安装程序和crack破解文件夹

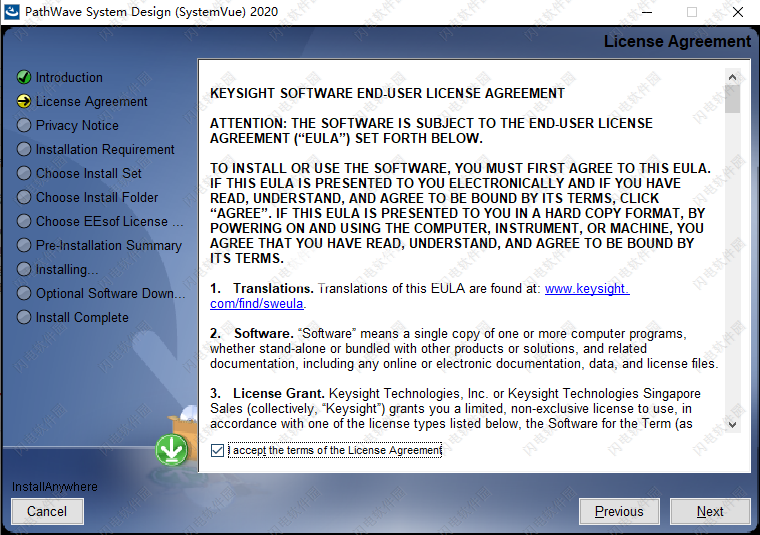

2、双击systemvue_2020_shp_win_x64.exe安装，勾选我接受协议，点击next

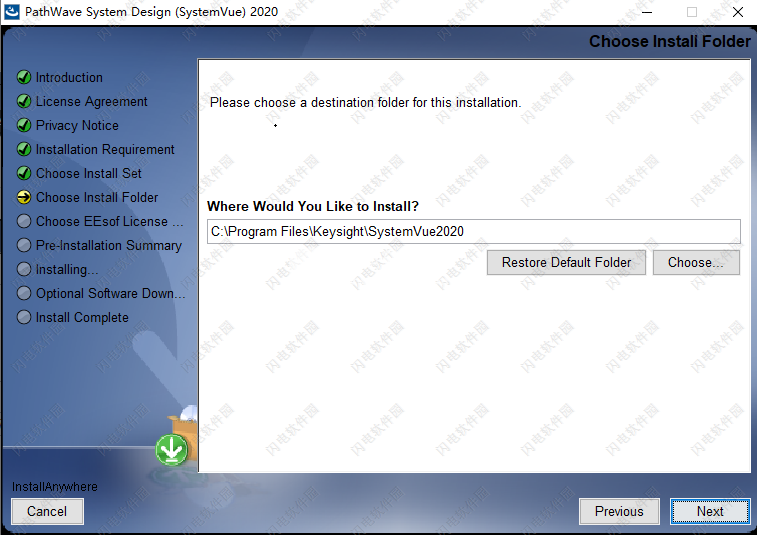

3、软件安装目录，点击next

4、License 管理文件目录，点击next

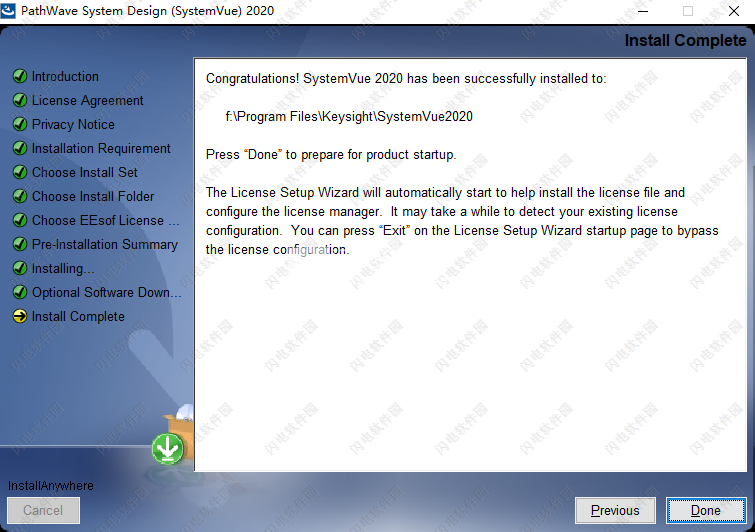

5、安装完成，点击done退出向导

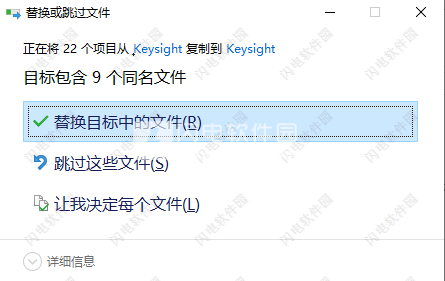

6、将本压缩包中 Keysight 目录下的所有内容 Copy 到 C:\Program Files\Keysight 目录下，合并目录并覆盖原文件；

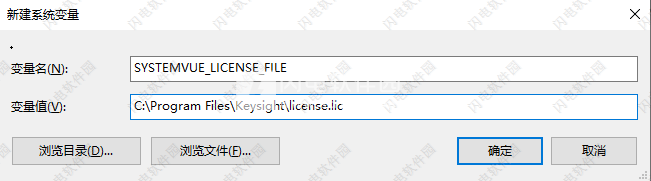

7、通过右击桌面计算机图标>属性>高级系统设置>环境变量，设置环境变量：

变量名：SYSTEMVUE_LICENSE_FILE

变量值;C:\Program Files\Keysight\license.lic(默认位置）

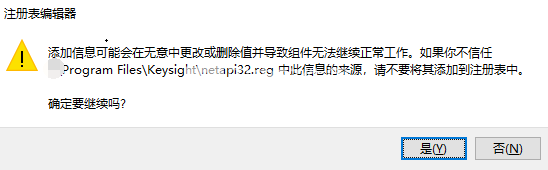

8、双击 netapi32.reg 导入注册表项；

9、重启计算机（Win8、Win10不能是快速启动，一定要有欢迎界面出现的彻底重启）。

SystemVue 2020增强功能

1、5G高级调制解调器库

所有功能已更新为符合v15.4.0

新功能

下行链接

通过资源网格参数配置系统带宽

为PDSCH解调提供了软MLD算法，以获得更好的性能

命理= 15kHz或30kHz时支持HARQ

在时间延迟和频率偏移方面手动设置帧同步

TX中的资源分配类型0

PDCCH信息比特解码

TX中的CSI-RS生成

VRB-PRB映射

VSA设置文件生成已更新为包括新的必要参数

上行链路

通过资源网格参数配置系统带宽

软MLD算法提供给PUSCH解调，以实现更好的性能

TX中的资源分配类型0

PUSCH跳频

TX中的SRS生成

TX中的PUCCH格式1/3/4

TX中PUSCH上的UCI传输

TX中的PRACH生成，支持中间数据输出

仅支持为TX中的PUSCH分配1个OFDM符号。

VSA设置文件生成已更新为包括新的必要参数

EVM功能更新（NR_DL_EVM和NR_UL_EVM）

VSA 2019 Update 1具有一致的解调性能

支持资源分配类型0

支持CSI-RS

NR_UL_EVM 模型支持PUCCH格式1/3/4 。DCPunctured参数已添加。启用DCPunctured时，DC子载波将从测量结果中排除。这通常有助于避免因LO馈通伪影而模糊测量结果

添加了高级 EqualizerTrainingTimeAverage 和 EqualizerTrainingFreqMovingAvgSize 参数。它们是每个载波的设置，用于指定在均衡过程中如何对参考信号子载波执行时间平均和移动平均（频率平滑）。

新的OTA测量工作区

NR_UE_OTA_EIS.wsv说明了参考灵敏度和EIS覆盖率测量

NR_UE_OTA_ACS_Blocking.wsv 演示 ACS和带内阻塞测量

测试模型支持

添加了NR_DL_TM.wsv和NR_UL_TM.wsv以支持测试模型

添加了其他工作区/设计

创建NR_UL_PRACH.wsv以说明生成PRACH波形

NR_PolarCode_BLER_Measurement被创建以帮助分析Polar代码性能

添加了两个用于SISO和MIMO性能仿真的HARQ相关设计，以供参考：NR_DL_Throughput工作空间中添加了“ 07 SISO AWGN HARQ Case”和“ 08 MIMO 2x2 HARQ Case”。

可用性增强

添加了用于下行链路和上行链路参数配置的5G NR GUI，以使仿真设置更加直观，因此更易于学习和使用

当资源分配类型为Type0时，RBG位图信息将发布到日志中，以帮助检查资源分配

2、DPD基带验证库

DPD_Cosim.wsv支持ET PA，其中将包络跟踪PA应用于生成的波形，并且可以测量PAE，ACPR和EVM。

更新了DPD工作空间，以支持NR DL和UL信号作为源，还支持NR DL EVM和NR UL EVM。

相应地更新了DPD GUI

3、VTB更新

提供了三个VTB工作区来应用DPD + ET，以帮助分析功率放大器的性能：DPD_VTB.wsv，DPD_ET_VTB.wsv和GetShapingTable_VTB.wsv，这些工作区分配在.. \ Examples \ VTB \ DPD_ET文件夹中

更新了LTE / LTE-Advanced的VTB，以显示更多参数，例如有效负载配置，资源块等。

添加了LTE-Advanced上行载波聚合的VTB示例。

为WLAN 11ac和LTE-A NB-IoT的VTB添加了星座图。

改进了现有5G NR / LTE / LTE-Advanced / WLAN VTB的错误消息报告

4、EVM内核更新

支持与VSA 2019 Update 1一致的新EVM内核软件包（1.148）。

新内核主要更新了5G NR库，其中包括：

速度优化。优化PSS初始检测部分。当前，它可以仅针对SSB零件计算相关性

速度优化。1.将freqOffset（）应用于SSB块，而不是整个帧。2.使用PSS的conjFlip代替错过了第一点的PSS进行相关计算

当CORESET RB开始不是6的整数倍时的固定PDCCH资源映射

在非交错式VRB到PRB映射中，当PDSCH RB开始相对于CORESET RB开始时，请确保PDSCH位于BWP内

对于在公共搜索空间中以DCI格式1_0调度的PDSCH传输，支持非交织的VRB到PRB映射。在映射期间应应用基于CORESET的PRB偏移（N_start_CORESET）

对于DCI解码，请将UL / SUL位置为DCI格式0_0的Lase位

相对于CRB0修复了CORESET RB启动

当从EVM计算中排除所有PHY通道时，固定的峰值EVM输出

更新UL频谱平坦度FR2测试限制以与标准的六月版本匹配（38.521-2 ver15.3）

加快PDCCH自动检测

更新并解决有关处理DCI信息的问题

在PDCCH自动检测中更新有效载荷大小计算

修复了带内发射功率调整的计算

支持带内发射测试的功率调整

解决了带内发射问题

修复了每个pxsch配置应使用其自己的activeDMRSFlag的缺陷

修复了在没有eqbuild和跟踪应用于MIMO情况下的星座缩放问题

更新PDCCH自动检测。1）解决DCI格式类型错误。2）如果没有电源，请跳过DCI搜索

修复了具有多个PDCCH的PDCCH自动检测的缺陷

修复PDCCH自动检测崩溃

修复了可能导致NaN SSB EVM结果的未初始化变量问题

更新PDCCH自动检测。

修复了多个PXSCH配置时条件编号的缺陷

修复了PUCCH DMRS生成中发生的内存访问冲突

在“ nrPdcchDecodeInfoV”中输出自动检测到的PDCCH参数

支持磁和相位误差计算

修复了滤波器合成失败，滤波器长度为0时崩溃的问题，我们不应该进行FIR滤波。

PUSCH RA类型0的固定帧同步

修复了CSI-RS星座图上没有参考点的位置

使用转换预编码的固定PSUCH DMRS调制类型被错误地标记为QPSK

如下所示，所有EVM模型都使用了一些常用功能的更新。因此，与以前的SystemVue版本相比，预计其他EVM模型的EVM结果会有一些细微的差异。

修复了任意重采样器的输出长度计算

修改了ArbitraryResamplerBlock中初始化函数的声明。

在重采样器中添加参数以手动设置跳过，在数据解调之前添加频率估计，以及添加通道响应意味着每个数据段中的每个Gi长度符号。

5、系统分析/模型

非线性参数（例如，P1dB，Psat和非线性模型的截点）（放大器，非线性模块和混频器）现在支持输入阻抗校正。

这意味着您现在可以输入其设备的测量阻抗以及数据表中提到的非线性参数，并且在模拟器内部，可以校正非线性参数的失配，从而为给定的非线性提供预期的结果。 -线性参数。

当非线性设备上的PortParamType参数更改为使用参考阻抗以外的其他阻抗时，这将导致实际的压缩，饱和和截取点不正确，从而解决了这个问题。

添加了四个新的拦截点测量值（OIP3_OneTone， OIP2_OneTone， IIP3_OneTone和 IIP2_OneTone），它们可以基于一个音调来模拟第二阶和第三阶拦截点。

改进了Quick Sweeps的Intermod测量，以使用同时支持2阶和3阶的单音截点。使用这些测量还可以提高测量精度和速度。它也更易于使用，因为不需要配置第二音。请参见示例 RF Amp一音截获Points.wsv 和 RF Amp截获Quick Sweep.wsv。

OIP3_OneTone和IIP3_OneTone测量不适用于X参数，因为X参数所需的谐波平衡仿真不支持信号下方的信号，因此被视为碰撞音。

现在， RF_AMP 模型可以生成高阶（> 3）谐波和高达11阶的互模（请参阅示例 RF Amp 11阶Intermods.wsv 和 RF Amp截取Quick Sweep.wsv）。在Spectrasys RF放大器中使用与用于从PSat，IP3和P1dB生成5、7、9和11阶数据流系数的算法相同。使用几个典型RF放大器的测量数据估计偶数截距点。

6、RF_Link仿真

Spectrasys和RF_Link之间改进的仿真结果一致性。

该Spectrasys RF_AMP 模型现在使用相同的非线性多项式系数（对于3 次。5 日，7 日，9 日，和11 个顺序术语）通过数据流中使用放大器模型PSAT，IP3（TOIout）给定的值，以及P1dB（dBc1out）。

添加了一个音频IP3测量值，以提供仅使用单个音频就可以提取数据流模型中所需的那些参数的功能。

当输入功率在压缩点的10 dB左右以内时，由于在Spectrasys和Data Flow之间处理相干性的方式不同，intermod幅度水平仍存在一些差异。有关其他信息，请参见协仿真信号相干性。

该 RF_Link 模型现在支持SVE（的SystemVue引擎）。由于Spectrasys不是SVE的一部分，因此SVE无法表征RF系统的行为，必须使用SystemVue生成的表征数据。RF_Link中有新的设置，可以控制何时生成行为（特征化）数据。每当RF系统发生变化或RF_Link 输入信号的采样率和/或特征频率发生变化时，都应重新计算此数据。默认情况下，将始终重新计算数据，并且将始终是最新数据。

对模型不匹配进行了改进。

RF_Link 现在支持 MIXER_TBL 模型，可以从更高的LO和输入谐波生成IM产品，最终导致仿真带宽下降。

7、线性分析

的线性仿真现在包括与RF工具包（Spectrasys和相关工具），使得S参数可以被计算。

不支持RF设计功能，例如稳定性圈，增益圈，噪声圈。此外，传输线或微带相关的功能也不可用。

8、MATLAB SVE链接

MATLAB SystemVue工具箱和相关模型（MATLAB_Link， MATLAB_LinkCx和 MATLAB_LinkEnv）允许MATLAB用户在MATLAB环境中无缝地向SystemVue设计中的数据流/从SystemVue设计中流数据（请参见Examples \ Tutorials \ Algorithm_Design \ MATLAB_Toolbox下的示例）。

链接模型只能用于将数据流传输到SystemVue，仅用于流传输来自SystemVue的数据，或同时用于两者。

使用SystemVue引擎（SVE）对SystemVue设计进行仿真。

MATLAB SystemVue工具箱提供了直接从SystemVue Engine模拟数据集（adx格式）读取变量的功能。

仅Windows支持MATLAB SystemVue工具箱。

9、平台

改进了扫描模拟输出日志，以捕获扫描期间所有运行模拟的信息。分布式和非分布式仿真日志都得到了改进。

通过参数同步工具，可以轻松比较和同步匹配模型或设计参数。零件和设计参数都可以同步。（1）在原理图上选择一个或多个零件，单击鼠标右键，然后选择“同步零件参数...”，或（2）在工作区树中选择一个或多个设计，右键单击并选择“同步设计”。参数...”。

在史密斯圆图图现在可方便绘制S参数。这适用于所有版本的SystemVue（不需要RF Toolkit）。

10、数据流分析/模型

该 FastCircuitEnvelope 和 FastCircuitEnvelope_M 型号现在支持参数FCE文件。可以使用变量设置FCE文件参数，以便对其进行扫描或调整。

该 FastCircuitEnvelope 和 FastCircuitEnvelope_M 型号现在支持设置文件名参数使用一个变量，它扫。

现在， ReadFileCx 模型可以从ascii文件读取成对的实数并将它们解释为复数。

为Modulator 和 Modulator_M 模型添加了重置端口，以在InputType 参数设置为Amp / Freq 时允许重置内部相位累加器。

11、链接到AGI STK

链接到AGI STK（STK_Interface）允许从STK场景中检索数据并将其带入SystemVue中，以用于设置时变通道模型。过去，此功能作为单独的附件提供。现在，它已成为SystemVue安装的一部分，具有大大提高的可用性（自定义GUI）和其他功能。

12、相控阵分析

现在，相控阵分析可以将方向性模式导出到AGI STK可以读取的文件中。

13、建模者

下一个新的例子例子\模型构建\ C造型\链接第三方库文件阐释了如何建立一个自定义模型链接到3 次党库。

14、仪器链接

在Examples \ Instruments \ M9410 \ SignalDownloaderM9410.wsv下的一个新示例说明了如何将I / Q波形下载到Keysight M9410A VXT PXI矢量收发器中。

15、汽车雷达库

新功能

PMCW（调相连续波）系统级分析示例

基于PMCW波形的MIMO架构

基于Hadamard矩阵的正交波形生成

通过虚拟光圈扩大Rx光圈大小以提高角度测量精度

天线发射

为天线扫描模式启用了“回溯时间”功能

双向栅格

单向栅格

重组示例

复杂环境建模示例

FMCW_干扰分析示例

GroundClutter_Guardrail建模示例

GroundClutter_ManholeCover建模示例

微多普勒效应分析实例

传播损失分析示例

车辆场景建模示例

VRU（弱势道路用户）建模示例

雷达信号处理实例

压缩感测示例

FFT平均分析示例

Music AoA（到达角度）分析示例

相差AoA（到达角）分析示例

雷达系统设计实例

FMCW雷达基本示例

FMCW雷达SISO（单进单出）分析示例

FMCW TDM-MIMO（时分多路复用多进多出）分析示例

雷达射频损伤建模示例

相位噪声建模示例

相位噪声基本建模示例

相位噪声目标掩蔽分析示例

射频损伤AoA（到达角）影响分析示例

收发器+信号处理系统级（具有2级上变频架构的发射机）分析示例

收发器+信号处理系统级（具有基于VCO的架构的发射机）分析示例

其他例子

汽车雷达3D扫描示例

多目标检测分析实例

相控阵发射机建模示例

灵活的波形生成示例

16、雷达基带验证库

新功能

天线发射

为天线扫描模式启用了“回溯时间”功能

双向栅格

单向栅格

17、多射线跟踪（MRT）复杂方案建模库

解决复杂环境建模的难题

带有内置3D CAD目标库的3D场景显示

基于多射线追踪（MRT）算法的雷达回波生成

信号处理能力与数据流示例集成在一起

多个光线跟踪GUI亮点

具有内置目标库的基于OpenGL的复杂场景的3D显示

车辆：轿车，卡车，公共汽车

行人：男性，女性，儿童

其他目标：道路，护栏，建筑物，路灯柱，路标，人孔盖

易于使用的复杂方案配置面板（位置，速度，动态预览）

雷达参数设计（FOV，极化，频率，视轴方向）和PRI / CPI兼容定时配置

用于模拟复杂性配置的光线追踪参数设计（光线密度，弹跳数，光线振幅阈值）

内置的射线输出简化算法，与基于射线跟踪的场景建模信号处理示例100％集成

动手帮助文档，从头开始提供指导

基于MRT的方案建模信号处理示例

MRT算法验证示例

基于标准PEC球形场景的雷达回波信号验证

MRT复杂方案分析示例

双轿车简单方案分析示例

繁忙路口复杂场景分析示例

MRT示例展示了关键差异化因素

复杂场景目标范围/多普勒映射

从点散射（W1908）到散射点云（W1725）的散射映射增强

具有天线阵列和元素辐射方向图导入功能的基于MIMO架构的系统级信号流设计

18、文献资料

从2020版本开始，在线帮助将获得新的用户界面。除了提供其他一些次要好处之外，新的UI还提供了以下主要好处，从而改善了整体联机帮助的可用性：

目录边栏：显示整个文档的可折叠目录。左双箭头图标折叠边栏，右双箭头图标再次显示边栏。

PDF按钮：您可以随时立即生成最新文档的PDF，包括当前页面的子页面。当前，PDF生成选项仅适用于SystemVue 2020版本。对于以前的版本，您可以切换到其“ 打印手册” 页面，并像以前一样下载现有的PDF。请注意，随着PDF生成功能的引入，从下一版本开始将不再提供“打印手册”页面。

产品版本切换器：使您可以查看下拉菜单中列出的其他受支持版本中的当前页面。从下拉菜单中选择发行版后，当前页面将更新以显示适用于所选发行版的内容。目录也会更新。这样，您可以将仅一个发行版的URL添加为书签，然后从此下拉菜单切换到其他发行版。

最新文档：对于所有受支持的发行版，新UI中可用的文档始终保持更新。这些更新将在我们结束时立即提供给您。这使您可以24x7全天候访问最新的技术上准确的文档。

有关更多详细信息，请参见如何使用在线帮助。

19、射频库

ADI公司的RF零件库已更新

自定义MMIC RF零件库已更新

X-微波库已更新。旧的X-Microwave库现在已过时，但已留在产品中，以允许加载和模拟使用先前版本创建的工作区。X微波库已进行了一些更改。它们列出如下：

现在，所有零件都在一个库中。每个X-Microwave组件供应商都不再有单独的库。

现在，默认符号是系统行为符号。

现在，每个部件都有一个SymbolMode参数，该参数默认为系统行为符号。用户可以将其更改为“ Hybrid” ，其中的物理表示与可购买的X微波模块相对应。这可能是非常有价值的，因为最终原理图将非常接近地表示X微波硬件。注意：原理图连接性可能会断开，并且各个符号引脚可能位于不同的位置，这可能也需要重新布线。使用这些零件的最有效方法是，如果需要的话，请在连接零件之前更改符号。

20、已解决的问题

数据流分析/模型

当给出矩形噪声密度分布图时，AddNDensity模型在“噪声密度与频率”模式下产生更高噪声级别的已解决的问题。

尽管输入信号特征频率与提取FCE模型的特征频率匹配，但FastCircuitEnvelope 和 FastCircuitEnvelope_M 模型产生错误的已修复问题。

修复了 ReadSignalStudioFile 模型无法为N7631C 5G NR Signal Studio（版本3.0.0.0）生成的波形检出有效浮动许可证的问题。

系统分析/模型

修复了以下问题：当信号通过混频器时，与所需信号频率相同的不想要信号将消失，并且不希望信号包含在UDCP测量中。

解决了S参数数据插值导致错误结果的问题。

解决了宽带输入信号在线性放大器之前或之后放置滤波器导致输出信号电平相差3 dB的问题。

修复了 NonLin 模型错误地使用RevIM参数的问题。

修复了与分割路径，混频器有关的一些相位噪声相干性问题，然后在相位噪声仅出现在输入信号上时又合并回去。

RF_Link仿真

修复了以下问题：在某些 RF系统的RF_Link仿真中，级联有多个混频器，该仿真会出错，并出现一条消息，提示混频器在其输入端具有真实基带信号。

平台

解决了使用VB脚本设置的工作空间变量在保存和重新加载工作空间后不保留其值的问题。

改变现有行为

系统分析

已从系统分析（“计算”选项卡）中删除了Volterra选项。

拦截，压缩和饱和点的默认级值从+100 dBm增加到+200 dBm，以支持无源互调（PIM）仿真和分析。

HDL协同仿真/代码生成

对于Aldec公司RivieraPro的支持停产。

数据流模型

ReadSignalStudioFile

可以使用以下命令生成Signal Studio文件（wfm扩展名）：

Signal Studio

a）对于较旧的格式，这些文件不包含载波频率信息

b）对于较新的格式（如5G NR），这些文件在文件头中包含载波频率信息，但文件头结构与一个文件头结构不同用于较旧的格式。

ADS或SystemVue；这些文件始终在文件头中包含载波频率信息。

可以使用ReadSignalStudioFile 模型在SystemVue中读取Signal Studio文件。

在以前的SystemVue发行版中，当使用 ReadSignalStudioFile 模型读取从Signal Studio生成的文件时（案例1），它将找不到任何载波频率信息（案例1a），或者将无法读取载波频率（案例1b）。。然后，模型将静默地使用RFCarrier 参数的值来设置其输出包络信号的表征频率。默认情况下， RFCarrier参数是隐藏的，并且如果SetCarrierFrequency 参数设置为 YES，则可以使其可见。

在当前的SystemVue版本中，以上情况将导致形式为“ ReadSignalStudioFile 'Design1.R1': Could not read carrier frequency information from the file. Please change SetCarrierFrequency parameter to YES and specify RFCarrier” 的模拟错误。您必须将SetCarrierFrequency 参数更改为 YES ，并将RFCarrier 参数明确设置为所需值。

有 NO 从ADS或的SystemVue（情况2）生成的文件中的行为改变。
