　　　　　　　　 CAXA CAD电子图板是功能强大的全新二维cad平台，使用旨在为用户带来高效的设计效率，有效的提升您的工程图绘制效率，从复杂的绘制工作中解放出来，从而将全部的精力投入到设计开发中，而不是在绘制技术和工具方面浪费时间，使用软件，您将拥有最专业和最完整

CAXA CAD电子图板是功能强大的全新二维cad平台，使用旨在为用户带来高效的设计效率，有效的提升您的工程图绘制效率，从复杂的绘制工作中解放出来，从而将全部的精力投入到设计开发中，而不是在绘制技术和工具方面浪费时间，使用软件，您将拥有最专业和最完整的绘图编辑工具以及辅助设计工具，在最短的时间内就能够创建理想的几何图形，此外，软件还提供丰富的基本命令，通过掌握各种命令的用法来快速合理的完成您的设计目标。软件有简洁的图形用户界面，各种命令和工具都能够很快的找到，支持全面兼容AutoCAD，能够与dwg格式数据有效的进行转换。与此同时，您还将拥有智能化的工程标注功能、灵活的排版打印功能和图纸幅面设置管理、参数化图库设置等等，功能全面而灵活，完美用于二维工程图纸的设计、图纸交换和安全规范化管理，适用于中大型企业批量型、规范化应用，本次带来最新破解版下载，安装包中提供破解补丁，有需要的朋友不要错过了！

安装破解说明

1、下载并解压，如图所示，得到CAXACAD2020SP0_x86_x64_20.0.0.6460_2019-09-18.ISO安装程序和crack破解文件夹

2、加载CAXACAD2020SP0_x86_x64_20.0.0.6460_2019-09-18.ISO，双击Setup.exe运行安装，选择需要安装的位数

3、选择需要安装的组件，并点击更改选择安装位置

4、安装完成，退出向导

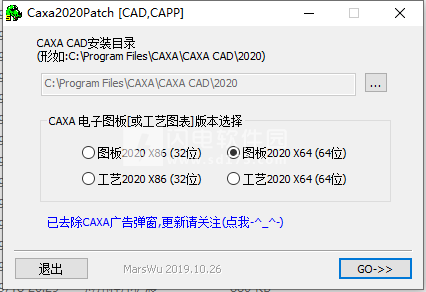

5、将crack中的Caxa2020+Patch[2019.10.26].exe复制到安装目录中，默认路径C:\Program Files\CAXA\CAXA CAD\2020\Bin64，管理员身份运行，注意选择64位版本，然后点击go

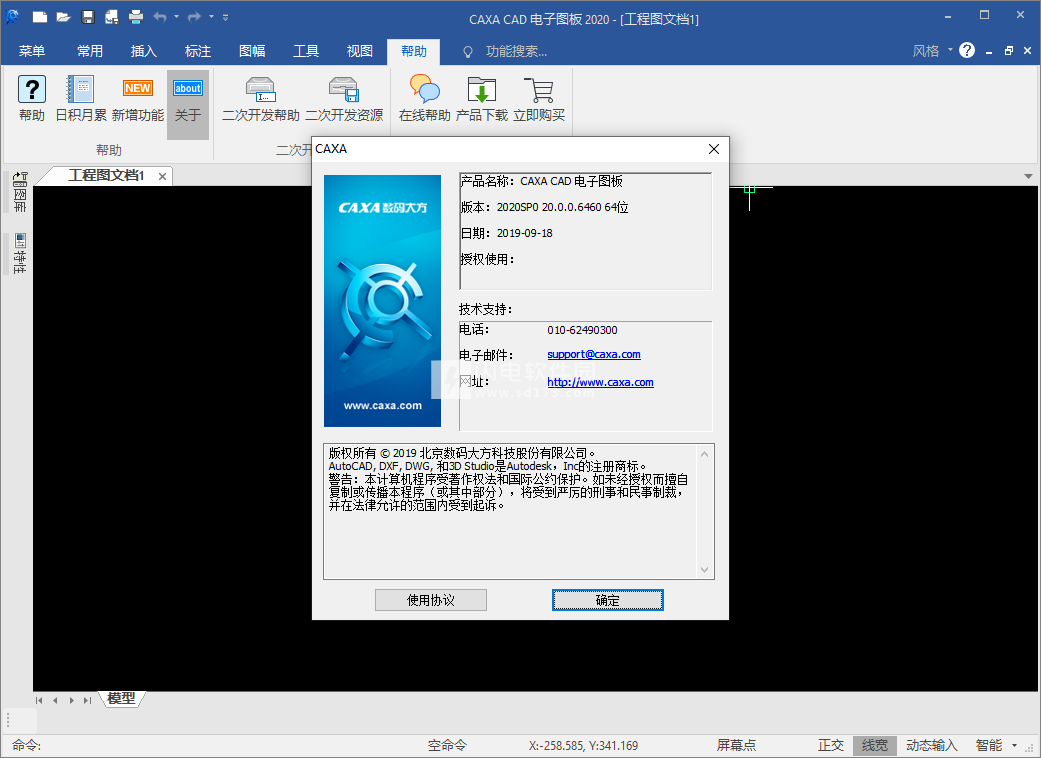

6、完成后，启动程序

软件功能

1、耳目一新的界面风格，打造全新交互体验

CAXA CAD电子图板采用普遍流行的Fluent/Ribbon图形用户界面。新的界面风格更加简洁、直接，使用者可以更加容易地找到各种绘图命令，交互效率更高。同时，新版本保留原有CAXA风格界面，并通过快捷键切换新老界面，方便老用户使用。CAXA CAD电子图板优化了并行交互技术、动态导航以及双击编辑等方面功能，辅以更加细致的命令整合与拆分，大幅改进了CAD软件同用户的交流体验，使命令更加直接简捷，操作更加灵活方便。

2、全面兼容AutoCAD、综合性能提升

为了满足跨语言、跨平台的数据转换与处理的要求，CAXA CAD电子图板基于Unicode编码进行重新开发，进一步增强了对AutoCAD数据的兼容性，保证电子图板EXB格式数据与DWG格式数据的直接转换，从而完全兼容企业历史数据，实现企业设计平台的转换。电子图板支持主流操作系统，改善了软件操作性能，加快了设计绘图速度。

3、专业的绘图工具以及符合国标的标注风格

除了拥有强大的基本图形绘制和编辑能力外，CAXA CAD电子图板还提供智能化的工程标注方式，包括尺寸标注、坐标标注、文字标注、尺寸公差标注、几何公差标注、表面结构标注等等。具体标注的所有细节均由系统自动完成，真正轻松地实现设计过程的“所见即所得”。

4、开放幅面管理和灵活的排版打印工具

CAXA CAD电子图板提供开放的图纸幅面设置系统，可以快速设置图纸尺寸、调入图框、标题栏、参数栏以及填写图纸属性信息。也可以通过简单的几个参数设置，快速生成需要的图框。还可以快速生成符合标准的各种样式的零件序号、明细表，并且能够保持零件序号与明细表之间的相互关联，从而极大地提高编辑修改的效率，并使工程设计标准化。电子图板支持主流的Windows驱动打印机和绘图仪，提供指定打印比例、拼图以及排版、支持pdf、jpg打印等多种输出方式，保证工程师的出图效率，有效节约时间和资源。

5、参数化图库设置和辅助设计工具

CAXA CAD电子图板针对机械专业设计的要求，提供了符合最新国标的参量化图库，共有50大类，4600余种，近300000个规格的标准图符，并提供完全开放式的图库管理和定制手段，方便快捷地建立、扩充自己的参数化图库。在设计过程中针对图形的查询、计算、转换等操作提供辅助设计工具，集成多种外部工具于一身，有效满足不同场景下的绘图需求。
6、扩展工具模块主要功能如下：

图纸重命名：批量图纸名称规范化

替换标题栏：批量图纸标题栏规范化

图纸清理：批量清理图纸无用对象

一致性检查：总装图与零部件图的图纸信息统一

创建零件模板：自动创建零件图模板

导入样式：批量图纸样式统一

修改图纸信息：批量修改图纸的图框、明细表、标题栏信息

合并图层线型：导入图纸的图层线型合并

文字替换：导入图纸的批量文字替换

导入零件信息：零件信息统一导入

文件版本转换：批量转换文件版本格式

拆分图纸：一个DWG文件中含多张图纸自动拆分

软件优势

1、洁易用的界面和操作

提供三种界面颜色包括蓝色、深灰色、白色；提供经典界面、选项卡方式的界面；属性编辑、图库、设计中心等都可直接在专用面板操作；立即菜单并行操作方式，实时反映用户交互状态，调整交互流程不受交互深度的限制，节省大量的交互时间。

支持最新64位操作系统，提升大图处理性能

2、丰富的图形绘制和编辑功能

提供多种便捷图形绘制功能如直线、圆、圆弧、平行线、中心线、表格等；提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形等复杂图形的快速绘制功能；提供多种图形编辑功能，如平移、镜像、旋转、阵列、裁剪、拉伸，各种圆角、倒角过渡等。

3、符合最新国标的智能标注和工程标注

一键智能尺寸标注，自动识别标注对象特征，一个命令完成多种类型的标注；提供符合最新制图标准的多种工程标注功能；尺寸标注时可进行公差和各种符号的查询和输入，相关数值和符号位置都可随图形的变化而自动关联，杜绝人为原因导致的错误。

4、专业的集成组件和二次开发平台

CAXACAD电子图板除了基本的CAD功能外，还提供了PDM集成组件和CRX二次开发接口。

其中：PDM集成组件包括浏览和信息处理组件，并提供了通用的集成方案，适用于与各类PDM系统的集成应用；CRX二次开发接口提供了丰富的接口函数、开发实例、开发向导、以及帮助说明。

5、全面兼容

全面兼容AutoCADR12-2019版本文件格式，除可以直接打开、保存编辑外，还可进行批量转换；提供专门“兼容模式”，在拾取、键盘和鼠标操作、命令执行等方面匹配AutoCAD用户的使用习惯。

6、丰富的国标图库和构件库

提供符合最新国标的参数化图库，包含50多个大类，4600余种，几十万规格的标准图符，并提供完全开放式的图库管理和定制手段；针对机械设计中频繁出现的构件图形提供完整的构件库。

7、开放而快捷的图幅功能

提供开放的图纸幅面设置系统，快速设置、填写图纸属性信息；快速生成符合标准的各种样式的零件序号和明细表，并可保持相互关联；用户可根据需求进行绘图模板、图框、标题栏等的自定义，使设计过程标准化。

8、多种专业工具和模块

文件比较，提高审图效率；文件检索，快速搜索CAD文件；文件打包，支持打包相关的字体文件、链接的外部参照或图片文件等；将CAD图纸输出为高质量的PDF和图片文件。

9、专业出图和批量排版工具

支持市场上主流的Windows驱动打印机和绘图仪，提供指定打印参数快速打印CAD图纸，打印时提供预览缩放、幅面检查等功能；除单张打印，还提供了自动智能排版、批量打印等多种方式。

使用说明

一、对象操作

1、对象概念

在电子图板中，绘制在绘图区的各种曲线、文字、块等绘图元素实体，被称为图元对象，简称对象。一个能够单独拾取的实体就是一个对象。在电子图板中，如块一类的对象还可以包含若干个子对象。在电子图板中绘图的过程，除了编辑环境参数外，实际上就是生成对象和编辑对象的过程。

2、拾取对象

在电子图板中，如果想对已经生成的对象进行操作，则必须对对象进行拾取。拾取对象的方法可以分为点选、框选和全选。被选中的对象会被加亮显示。加亮显示的具体效果可以在系统选项中设置。

拾取加亮状态如图1-23所示，图中虚线显示的实体为被拾取加亮的对象：

图1-23拾取加亮对象

●点选

点选是指将光标移动到对象内的线条或实体上单击左键，该实体会直接处于被选中状态。

●框选

框选是指在绘图区选择两个对角点形成选择框拾取对象。框选不仅可以选择单个对象，还可以一次选择多个对象。框选可分为正选和反选两种形式。

正选是指在选择过程中，第一角点在左侧、第二角点在右侧（即第一点的横坐标小于第二点）。正选时，选择框色调为蓝色、框线为实线。在正选时，只有对象上的所有点都在选择框内时，对象才会被选中。

正选选择框如图1-24所示：

图1-24正选选择框

●反选

反选是指在选择过程中，第一角点在右侧、第二角点在左侧（即第一点的横坐标大于第二点）。反选时，选择框色调为绿色、框线为虚线。在反选时，只要对象上有一点在选择框内，则该对象就会被选中。

反选选择框如图1-25所示：

图1-25反选选择框

●全选

全选可以将绘图区能够选中的对象一次全部拾取。全选拥有快捷键Ctrl+A。应注意的是，拾取过滤设置等也会对全选能选中的实体造成影响。

此外，在已经选择了对象的状态下，仍然可以利用上述方法直接在已有选择的基础上添加拾取。

3、取消选择

使用常规命令结束操作后，被选择的对象也会自动取消选择状态。如果想手工取消当前的全部选择，可以点击键盘上的【ESC】键。也可以使用绘图区右键菜单中的【全部不选】功能来取消全部选择。如果希望取消当前选择集中某一个或某几个对象的选择状态，可以按键盘【Shift】键选择需要剔除的对象。

4、命令操作

在电子图板中，无论进行什么样的操作都必须调用命令。调用命令的方法主要有点击主菜单或图标、键盘命令和快捷键三种。点击主菜单或图标是指在主菜单、工具条或功能区等位置找到该命令的选项或图标，使用鼠标左键单击调用。

5、命令状态

电子图板的命令状态可以分为三种，即【空命令状态】、【拾取实体状态】和【执行命令状态】。

【空命令状态】下可以通过拾取对象进入【拾取实体状态】，或通过调用命令的方式进入【执行命令状态】。如果在【空命令状态】下调用了需要拾取实体的命令，则该命令运行后会提示用户拾取实体。

【拾取实体状态】下可以通过按ESC键进入【空命令状态】，或通过调用命令的方式进入【执行命令状态】。如果在【拾取实体状态】下调用了需要拾取对象的命令，则该命令会直接以在拾取实体状态下选中的实体为操作对象，直接进入拾取对象后的流程环节。

【执行命令状态】下可按ESC键回到【空命令状态】下。部分命令也可以使用鼠标右键直接结束，回到【空命令状态】下。

即电子图板执行命令时可以“先拾取后调用命令”，也可以先调用命令后拾取。需要拾取对象的命令如平移、旋转、镜像等。

此外，在【空命令状态】下可以通过直接输入算术式求得计算结果，例如：

输入8-2命令回车，输入区显示8-2=6.

输入4*3命令回车，输入区显示4*3=12.

输入2^3命令回车，输入区显示2^3=8.

二、点的输入

点是最基本的图形元素，点的输入是各种绘图操作的基础。

电子图板除了提供常用的键盘输入和鼠标单击输入方式外，还设置了智能点捕捉和工具点捕捉的捕捉工具。

1、由键盘输入点的坐标

点在屏幕上的坐标有绝对坐标和相对坐标两种方式。它们在输入方法上是完全不同的，初学者必须正确地掌握它们。

绝对坐标是指相对绝对坐标系原点的坐标。它的输入方法很简单，可直接通过键盘输入x,y坐标，但x,y坐标值之间必须用逗号隔开。例如：30，40。

相对坐标是指相对系统当前点的坐标，与坐标系原点无关。输入时，为了区分不同性质的坐标，电子图板对相对坐标的输入作了如下规定：输入相对坐标时必须在第一个数值前面加上一个符号@，以表示相对。例如：输入@60，84，它表示相对参考点来说，输入了一个x坐标为60，y坐标为84的点。另外，相对坐标也可以用极坐标的方式表示。例如：@60<84表示输入了一个相对当前点的极坐标。相对当前点的极坐标半径为60，半径与x轴的逆时针夹角为84°。

参考点的解释：参考点是系统自动设定的相对坐标的参考基准。它通常是用户最后一次操作点的位置。在当前命令的交互过程中，用户可以按F4键，专门确定用户选定的参考点。

2、鼠标输入点的坐标

鼠标输入点的坐标就是通过移动十字光标选择需要输入的点的位置。选中后按下鼠标左键，该点的坐标即被输入。鼠标输入的都是绝对坐标。用鼠标输入点时，应一边移动十字光标，一边观察屏幕底部的坐标显示数字的变化，以便尽快较准确地确定待输入点的位置。

鼠标输入方式与工具点捕捉配合使用可以准确地定位特征点。如端点、切点、垂足点等等。用功能键F6可以进行捕捉方式的切换。

3、工具点的捕捉

工具点就是在作图过程中具有几何特征的点，如圆心点、切点、端点等。

所谓工具点捕捉就是使用鼠标捕捉工具点菜单中的某个特征点。工具点菜单的内容和方法在前面作了说明。

用户进入作图命令，需要输入特征点时，只要按下空格键，即在屏幕上弹出工具点菜单。

【工具点菜单】如图1-26所示：

图1-26工具点菜单

【工具点菜单】各项目意义如下：

屏幕点（S）

屏幕上的任意位置点

端点（E）

曲线的端点

中心（M）

曲线的中点

两点之间的中点（B）

两点之间的中点

圆心（C）

圆或圆弧的圆心

节点（D）

屏幕上已存在的点

象限点（Q）

圆或圆弧的象限点

交点（I）

两曲线的交点

插入点（R）

图幅元素及块类对象的插入点

垂足点（P）

曲线的垂足点

切点（T）

曲线的切点
