         Antenna Magus2023破解版是功能强大的天线合成设计解决方案,使用旨在为用户提供最庞大的数据库,您可以根据需要在超过350个天线、转换和馈电结构中选择最佳拓扑,以符合系统标准进行快速的设计操作,并能够将其导出以与您的设计工作流程无缝集成。 软件支持
Antenna Magus2023破解版是功能强大的天线合成设计解决方案,使用旨在为用户提供最庞大的数据库,您可以根据需要在超过350个天线、转换和馈电结构中选择最佳拓扑,以符合系统标准进行快速的设计操作,并能够将其导出以与您的设计工作流程无缝集成。 软件支持进行各种天线和阵列类型的设计和评估,并提供简单易懂的天线说明和详细的信息,包括各种文献资料以及研究资源等,让大家具有充分的知识和依据,以及具有足够的了解,从而为您的设计提供有力的理论支持,再加上诸多有用的工具和库以及可导出的精确仿真模型,使Antenna Magus对于任何从事此工作的人来说都是极为强大和灵活的设计工具天线。Antenna Magus旨在以一种使工程师能够以最少的时间和精力考虑各种选项的方式呈现信息,然后再放大一个或两个有前途的拓扑。在早期设计阶段,综合功能可用于了解各种设计和拓扑的预期大小和物理参数。即使数据库中没有任何元素完全满足设计目标,浏览数据库中的天线也可以使“工程师”和天线工程师可用于组装新天线拓扑的概念的宝贵见解。本次带来最新Antenna Magus Professional 2023最新破解版下载,安装包中提供补丁和详细的安装破解教程,有需要的朋友不要错过了!

安装破解教程

1、在本站下载并解压,如图所示

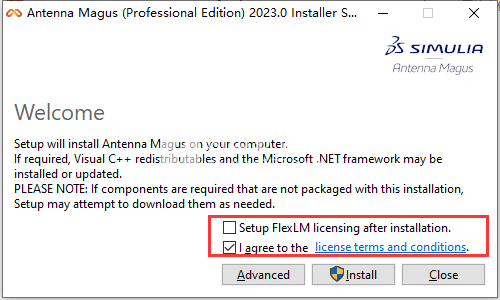

2、安装CST studio 2023.X,安装Antenna Magus 2023.0 Win64,取消选中“安装后设置FLEXLM许可”,勾选我接受协议选项,点击Advanced
3、安装目录设置

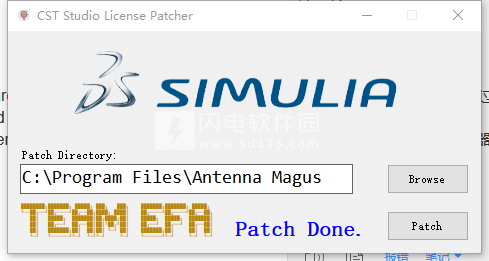

4、安装完成,管理员身份运行SimuliaLicensePatcher.exe并指向Antenna Magus文件夹,等待完成
5、启动CST Studio 2023.X并单击天线magus 2023.0
6、将请求许可证主机学校DLS/CST
服务器的输入:localhost
端口输入:27000
单击“确定”完成
享受
警告如果thes许可证。dat过期,您可以使用第二个许可证作为第二个文件夹中两个产品的选项。
1.再次运行cst许可证管理器并指向许可证。来自许可证选项2文件夹的dat。

天线MAGUS 2023的新功能

一、新功能
1、规范库改进
用户界面(UI)对规范选择器和规范编辑器进行了改进,以启用规范基础设计,如下所示。这些增强功能允许直接从规范编辑器导出链接的设计。因此,规范编辑器的工作区中添加了一个新的设计选项卡,其中显示了与特定规范相关的所有静态设计
2、服务升级包
Antenna Magus升级机制已被简化,现在具有年度黄金版本和更小的后续服务包。这种方法允许用户直接将Golden安装升级到任何service pack,但需要初始Golden版本安装
二、新天线和扩展
1、设备扩展
基于规范的工作流已经扩展到包括一些候选原型。
这些静态天线设计考虑了现场操作,因此简化了作为集成设备的标准设计的调谐。因此,通过针对特定场景进行优化,基于规范的设计(SBD)以牺牲灵活性为代价提供了实用性。
目前,有17个设备与SBD相关,符合以下规范
2、航空–机载
•全球定位系统L1/L2
•雷达高度表
•机载甚高频
3、汽车
•欧洲/美国车辆对车辆(V2V)
•近程雷达(SRR)
4、伊斯兰主义
•ISM 2.45 GHz
5、雷达波段
•X波段
6、智能设备和移动通信
无线局域网
•无线局域网2.4
•WLAN 5
蜂窝频段–5G频段–基站
•5G频段n46基站
•5G频段n96基站
•5G频段n77基站
蜂窝频段–5G频段–设备
•5G频段n257设备
•5G频段n258设备
•5G频段n260设备
•5G频段n261设备
通过首先在规范编辑器或选择器中选择相关规范,可以查看SBD链接的设计。一旦选择了一个规范,任何可用的SBD都将首先在查找模式工作区中列出,以绿色勾勒,并在卡片左上方用深灰色狗耳标记。
三、新阵列布局
阵列合成工具现在包括向日葵阵列,这是费马螺旋的特殊情况,角位移设置为约137.508°的黄金角。基于斐波那契序列,向日葵阵列提供了均匀间隔的布局,从而元素位置类似于向日葵的种子。通过元件数量或阵列半径、元件间距和旁瓣电平(SLL)来指定布局
虽然可以均匀激励布局,但建议采用泰勒分布以更好地控制旁瓣电平。为了保持均匀激励的简单性,通过将元件的径向位置改变为非均匀布局来模拟泰勒分布。以下说明了N=150和Sa=0.5的两个阵列:通过使用SLL为30 dB的空间泰勒分布,均匀间隔(左)和非均匀间隔(右)。参数Sa是指在应用空间泰勒分布(如果选择)之前相邻元素之间的平均间隔。
四、连接器库
PC 3.5精密同轴连接器已添加到连接器库中。可与SMA连接器配合使用,其无模式上限为34 GHz。

功能特色

1、探索
无论是从新设计开始还是更新现有系统,大多数天线工程师都将从众所周知的天线元件开始。Antenna Magus使您可以轻松探索其他选择。
在许多情况下,只有在尝试对现有天线元件进行调整和优化后,才能满足新的规范,工程师才会开始考虑其他元件。通常,首先考虑的要素之一就成为了事实上的选择,这仅仅是因为在要素选择上花费了太多时间,并且重新开始使用新要素的“成本”过高。
为了满足对许多天线元件进行快速评估的需要,Antenna Magus中的天线信息以标准化格式构建,因此可以轻松比较不同的元件。与大多数文献不同,《天线Magus》着重介绍了每个天线的独特和通用特性,从而可以轻松地将天线相互比较,更重要的是,可以将天线与给定的要求进行比较。
2、设计
基本步骤。
如果您知道从哪里开始设计过程,那么基本步骤应该很简单,但是通常起点并没有那么明确。已发表的论文或书籍可能没有足够的信息来复制参考设计,并且往往无法获得良好的参考结果。这意味着需要花费数天的时间来手动优化基本天线结构,以使规格达到常规性能。
Antenna Magus通过提供经过参考数据验证的可靠的一阶设计来解决这一(有时很乏味的)练习。每个天线都经过深入研究,设计算法经过各种测试和验证例程,以确认它们在各种目标组合中均能正常工作。
只需按一下按钮,即可针对特定目标设计天线,例如增益,带宽和阻抗。
估算性能
“估算性能”功能可对设计的天线进行快速分析,以指示元素是否适合最终设计。
由于天线的拓扑和环境是已知的,因此Antenna Magus可以做出某些近似,从而可以加快分析时间,同时仍然给出合理的估计性能结果。
3、出口
Antenna Magus的导出功能使您可以将更多的时间花费在天线设计上,而将更少的时间花费在掌握仿真软件上。新颖的概念和设计思想可以快速得到测试。从从Antenna Magus导出的“准备运行”参数仿真模型开始,用户可以更有效地利用受支持的3D电磁(EM)仿真工具提供的功能。模型也可以组合以快速实现新的拓扑。
4、知识管理系统
高效的信息管理会影响所有公司的底线,因为它使员工能够访问已开发的知识。
在Antenna Magus之前,还没有专门为天线工程师设计的信息管理系统。这导致关键信息以成堆的纸张,CD / DVD或尘土飞扬的储藏室中某处的物理原型存储。这些知识代表了多年的经验和工作-但不是很容易获得或共享。
在创建Antenna Magus时,有必要建立一个知识管理系统来以一致的方式管理所有这些信息。此功能为工程师提供了一个框架,以逻辑,可访问的方式存储诸如文档,草图,设计算法,测量数据和模型之类的信息。知识管理系统的框架对于数据库中的所有天线都是一致的,这使得查找信息和比较不同的天线变得容易。随着获得有关特定天线的更多知识,可以轻松扩展和改善信息。一旦捕获到信息,便可以轻松(安全地)在同事或朋友之间共享信息。

软件优势

1、灵活的设计可以节省时间并有助于避免代价高昂的错误计算
Antenna Magus提供的设计功能是所有商用天线设计工具中最灵活的。每个天线都可以设计用于一系列目标,例如工作频率,增益,输入阻抗和基板类型。合成算法可在几秒钟内将目标与物理参数集匹配,从而使工程师能够即时获得有关天线预期尺寸的反馈。
与简单的频率缩放设计方法(参考设计的参数仅根据波长缩放)相比,Antenna Magus提供的设计要好得多,每个合成过程都可以节省数日的数值优化时间。
快速,灵活的设计允许即使是没有经验的工程师也可以在极短的时间内设计和评估许多天线。
2、将设计天线的模型导出到3D EM仿真器
Antenna Magus的导出功能可以将更多的时间花费在天线设计上,而花费更少的时间在掌握仿真软件上。新颖的概念和设计思想可以比以往更快地得到测试。
从从Antenna Magus导出的“准备运行”参数仿真模型开始,用户可以更有效地利用受支持的3D EM仿真工具提供的功能-甚至可以组合各种模型来构建系统。
3、设计具有各种形状和大小的阵列
Antenna Magus中的阵列综合工具可帮助工程师设计和分析不同形状和尺寸的天线阵列。该工具具有为增益,波束宽度,斜视角度和旁瓣电平等目标综合典型阵列布局和激励分布的能力。
用户可以导入外部定义的布局,并指定单个元素的3D模式。可以以各种格式导出阵列布局和合成的3D阵列模式,以用于进一步的仿真。
4、天线工程师的工具箱
Antenna Magus不仅仅是天线的数据库。它是面向天线工程师的工具箱,具有许多有用的实用程序和库,可用于简化日常天线任务。
例如:使用鼠标“跟踪”任何扫描的图形图像,并将其导出为格式化的文本数据;使用FRIIS计算器计算接收天线所需的增益;从连接器库中获得标准连接器的精确仿真模型–等等。
尽管可以免费获得许多实用程序(类似于Antenna Magus中的实用程序),但不能放心使用它们-因为没有有关所用方法或其限制的信息! Antenna Magus在一个地方提供了一套一致且可靠的工具和库。

使用说明

使用天线魔术师
Antenna Magus易于使用。本用户手册概述了用法,但未全面列出所有可用功能。通过悬停或单击用户界面可以发现大多数功能。这里提到了接口的一些更难以理解或难以理解的部分。可在此处找到更详细的应用笔记和特定示例。
如果您认为有些功能不容易发现或理解,并且在此处未提及,请告知我们。
1、首页
打开Antenna Magus后,将显示开始页面。此页面提供对许多帮助文章以及您最近在Antenna Magus中使用过的项目的快速访问。单击“文件”选项卡可以随时重新访问“起始页”。
2、主页
用户界面的基本布局如下所示。
3、带
通过功能区可以访问Antenna Magus的功能。在任何给定时间可以执行的所有主要操作将在功能区上可用。它对模式切换和选择很敏感。这意味着可用选项将根据您所处的模式和选择的内容而改变。
4、调色板
调色板是提供大多数输入的位置。例如,当搜索天线或自定义模板时,在此输入搜索词。设计时,在此处输入或编辑设计目标或本地规范。
5、工作空间
工作区包含大多数操作的结果。例如,在这里显示搜索结果或指示估计性能的图表。
6、采集
该集合是基于当前“打开”或“使用中”的天线模板的天线,阵列或原型的列表。集合中还更改了有源天线/阵列/原型的选择。
7、观点
不同的可选视角允许用户根据当前上下文导航到更多特定信息。
8、次要窗户
将为“信息浏览器”,“比较窗口”或“工具箱”选项卡中的“工具”启动辅助窗口。在给定的时间可能会打开许多辅助窗口。这些窗口可以根据需要定位,并且可以与Antenna Magus主窗口无关地关闭。
9、工作流程
Antenna Magus的用户界面未强制执行严格的工作流程。初次使用Antenna Magus时,您可能会感到困惑,因为下一步并不总是那么明显。学习使用Antenna Magus时,我们建议您遵循“默认”工作流程。
10、天线类
对于天线设计,默认工作流程如下。当使用已添加或导入到Antenna Magus中的自定义模板时,建议使用相同的工作流程。
•在“起始页”上,单击“查找天线”按钮以查找新天线,或者在“规范选择器”中为感兴趣的应用选择规范。也可以定义新的规范。注意:如果您选择查找没有规格的天线,则将禁用规格。您可以随时通过单击功能区上的“启用规范”或导航回“起始页”并选择一个规范来启用和选择规范。仅在启用了规范使用的情况下,提及规范的后续步骤才有意义。
•如果您要定义“自定义规范”,请填写要设计的属性,然后单击“保存并关闭”
•通过使用建议的“关键字”搜索数据库或通过在“查找”模式下添加“关键字”来选择您感兴趣的天线或模板。如果您选择查找没有规格的新天线,则“查找”模式中不会显示建议的“关键字”
•将鼠标悬停在工作区中时,按出现在天线或模板上的“设计”按钮。您会注意到,按此按钮时,基于天线或模板的原型会出现在“集合”中,并且用户界面会自动切换到设计模式。
•通过将天线或模板添加到“信息浏览器”集合中(单击将其悬停在工作区中时出现在天线上的“信息”按钮),然后按“打开信息浏览器”,以了解有关天线或模板的更多信息。功能区上的按钮。 “信息浏览器”将在一个单独的窗口中打开,该窗口可能会独立于Antenna Magus主窗口关闭。
•返回主窗口,并考虑Antenna Magus根据您选择的有效规范设计的“参考设计”。
•通过单击功能区上的“编辑规范”按钮来优化“活动规范”。
•如果不希望对“规格”进行更改,请单击“新设计”以添加“未链接的设计”。建议通过双击提供的默认名称来重命名此设计。
•在调板的“设计目标”部分中,根据需要调整设计目标,然后按“设计”按钮。任何未指定的物镜将由Antenna Magus提出。您会注意到,面板的“参数”部分会展开并显示天线参数的值。通过单击面板部分标题上的“ i”,可以显示/隐藏目标和参数的描述。
•要估算此设计的性能,请按“估算性能”按钮。您会注意到,在调色板的“原型设计和调整”部分中,显示所选设计的文本后面会出现一个进度条(这是分配给该设计的名称,可以更改为您选择的任何名称)。
•进度条完成时,结果将显示在“工作区”右侧的“评估的性能”面板中。双击此面板中的图表可在“工作区”中查看大图。
•通过按功能区上的“导出模式”按钮,导出设计的天线或模板模型。
•在顶部面板部分中选择您想要模型的分析工具。对于某些天线或模板,您将可以在不同型号之间进行选择。现在,按“导出”按钮并保存模型。
•在您选择的分析工具中打开模型。请注意,FEKO或AWRDE模型的Notes编辑器以及Antenna Magus数据库随附的CST STUDIO SUITE模型的项目信息中包含其他特定于模型的信息。
11、
添加定制天线
要定义新的自定义模板,下面将提供默认工作流程。还可以从备份(* .am-backup)或从* .am-templates文件(包含先前从Antenna Magus导出的模板)中导入模板。
•单击功能区上的“新模板”,添加一个空模板。
•一个空的模板将被添加到集合中,并且Antenna Magus将切换到“编辑模板”模式。
•在“编辑模板”模式下,可以添加有关天线的信息。可以添加的信息是:
               -模板的名称
               -代表性的缩略图
               -描述性关键字,以后可在“查找”模式下使用以搜索模板
               -分段文档模板中的信息
               -有关天线的其他参考文件
               -天线结构示意图
               -参数和设计准则
               -3D CAD EM分析模型
               -代表天线性能的图表。
                     (在定义图表时,“图表跟踪器”工具在数字化数据方面特别有用。)
•填写可用的信息和项目后,可以保护模板,以防止未经授权的使用或编辑。
•模板可能已关闭,将包含在关闭天线Magus时记住的“天线Magus”状态中。
•现在可以将基于模板的原型添加到集合,进行设计,添加到信息浏览器,并用于生成导出模型,其方式与使用Antenna Magus数据库中的其他天线完全相同。
•模板数据可以在任何阶段扩展和/或修改。
•数据库中的模板可以导出到* .am-templates文件,该文件可用于将模板中捕获的信息传输或传达给其他Antenna Magus用户。
12、
阵列综合
对于数组综合,默认工作流程为:
•通过单击功能区上的“阵列综合”按钮,或单击“起始页”上的“新建阵列”按钮,添加新的阵列集合项。
•选择阵列形状和要在组件面板上指定的目标,或基于工作区中的代表性图表。然后按“设置”按钮。
•有关所选阵列布局的信息将显示在工作区中。此信息对于选择综合目标很有用。
•在面板上指定阵列布局设计的目标,然后按“应用”。这将使用各向同性辐射元素合成满足您给定目标的阵列布局。由“各向同性”元素阵列以及3D布局视图产生的辐射方向图显示在“基本布局”标签中。
•建立基本布局后,可以添加各种预定义的数组运算符,以进一步完善数组的分布矩阵。可以添加多个数组运算符,并将它们顺序应用于分配矩阵。
•现在,选择工作区顶部的“元素图案”选项卡。这将切换到可以选择各种辐射元件的模式。
•从面板上的列表中选择要在阵列中使用的元素。根据您的选择,可能会为您选择的元素请求其他参数。可以添加多个模式。从添加的模式中,可以将相同的模式应用于所有元素,也可以将不同的模式应用于所选元素。指定所有参数后,请按“应用”按钮。元素的辐射方向图将显示在工作空间中。
•现在,选择工作区顶部的“合成阵列”选项卡。假设辐射元件是已选择的元件,天线专家将显示已设计阵列的辐射图。如果您想对其进行调整,则所有参数都在面板上可用。为了调整任何“基本布局”或“元素图案”参数,您需要单击相关的“修改”按钮。可以通过在“阵列运算符”视图中按“添加/修改”按钮来添加阵列运算符或修改现有的运算符。
•可以导出阵列的辐射方向图或物理布局,以进行进一步的设计和分析。
在这些标准工作流程中使用Antenna Magus使其易于学习。一旦理解了用户界面的概念模型,使用灵活的工作流程以及此处未高效描述的许多其他功能将变得更加容易。

更新日志

新功能、扩展和改进
基于规范的设计:基于规范的设计是链接到规范的静态设计,可直接从规范选择器和编辑器导出。设计已针对某些场景进行了优化,因此比标准设计更实用。
更小的服务包:与以前的版本相比,天线Magus的升级将在更小的服务包下载中提供。这些服务包将允许用户将最新的软件和内容升级添加到黄金安装中
新的天线/阵列和扩展:
向日葵阵列:阵列合成工具现在包括向日葵阵列,这是费马螺旋的一个特例,角位移设置为~137.508°的黄金角。
PC 3.5 精密同轴连接器已添加到连接器库中。
基于规范的设计已添加到以下规范中:航空-空中全球定位系统 L1/L2
雷达高度计
机载甚高频
汽车车对车 (V2V) 欧洲/美国
短程雷达
主义ISM 2.45千兆赫
雷达波段X 波段
智能设备和移动通信
无线局域网
无线局域网 2.4
无线局域网 5
蜂窝频段 – 5G 频段 – 基站5G 频段 n46 基站
5G 频段 n96 基站
5G 频段 n77 基站
蜂窝频段 – 5G 频段 – 设备
5G 频段 n257 设备
5G 频段 n258 设备
5G 频段 n260 设备
5G 频段 n261 设备
