Strand7破解版是优秀的有限元分析解决方案!提供完全集成的可视环境,结合了功能强大的求解器套件,为用户提供了超强的功能和工具,让用户能够进行模型构建、运行分析和调查结果!利用Windows下32位应用程序可用的所有硬件资源。这包括使用多达3 GB的RAM(无论是物理的还是虚拟的),为GDI图形使用加速的图形卡功能以及打印到任何Windows®支持的设备。适合航空、汽车行业、生物医学
民用、岩土工程、海军陆战队、机械、矿业、结构性、运输等工程学科的行业和公司使用,提供Webnote下载,这是一个综合的在线资源资源库,涵盖Strand7的建模,应用,使用和安装,以及FEA的一般背景和理论,完整版的所有功能均可用!
软件特色
一、Strand7环境
1、数据文件
给定模型的所有Strand7数据都存储在单个.ST7文件中。这是一个紧凑的二进制文件,可简化簿记,维护和模型归档。Strand7结果也存储在单个文件中-例如,线性静态分析结果存储在单个.LSA文件中。Strand7结果文件比其他FEA软件通常生成的结果文件小得多。
2、多个模型处理
Strand7允许您同时打开多个模型。您可以使用剪切和粘贴工具以图形方式在模型之间交换数据。您可以同时解决多个模型,即使在编辑和后期处理其他模型时也是如此。
3、配置
Strand7是高度用户可配置的。例如,您可以设置各种显示选项,例如颜色,照明和透视图。您还可以配置文件位置,这在联网环境中很有用---您可以将模型文件保存在共享的网络驱动器上,而将临时文件保存在更快的本地PC驱动器上。
4、物理单位
Strand7是完全可感知单位的。您可以设置和修改Strand7使用的所有物理单位。这些单位不必一致-如果您愿意,可以将米和千克与英尺和磅混合。您甚至可以按一组单位求解模型,然后在完全不同的系统中查看和后处理结果-无需求解模型。
5、上下文相关帮助
随时按F1可以查看上下文相关帮助。Strand7具有一个全面的,超链接的在线帮助系统,其中包括教程,建模技术和理论。
二、在Strand7中建立有限元模型
1、无限的实体创建
Strand7不会对节点或元素的数量或方程式的数量施加任何限制。施加的任何限制通常与硬件有关。例如,工况的最大数量是32000,对于实际建模目的,实际上是无限的。
2、撤销和重做
Strand7提供了强大的无限撤销功能。您可以撤消所有建模更改,无论受影响的复杂程度或数量是多少。重做功能可让您撤消上一个撤消操作。您可以一次撤消一个步骤,也可以使用块撤消一次撤消任何数量的步骤。即使保存了模型,也可以使用撤消。
3、实时动态旋转
您可以仅使用鼠标实时旋转,缩放和平移整个模型。此功能在线框模式或完全阴影的实体模式下可用,并且不需要特殊的图形卡或图形加速。线框模式对于旋转非常大的模型特别有用。Strand7的自动边缘检测和提取功能可快速生成线框,该线框非常代表结构,但包含的线数相对较少。
Strand7独特的动态旋转系统非常直观,只需鼠标即可实现完整的六个自由度操纵-无需在弹出菜单上按下其他键或选择其他选项。在后处理模式下,您甚至可以使用鼠标实时动态更改位移比例。
在实体模式下旋转。
在线框模式下旋转。请注意,仅绘制了最少数量的线。
4、组
使用组来组织和管理大型模型。创建一组组,可以将其组织为您选择的适当层次结构。然后,将元素分配给这些组。您可以显示和隐藏元素,选择元素并按组查看结果。
5、用户定义的坐标系
定义您自己的坐标系,可以是矩形,圆柱形,球形或环形。局部坐标系可以大大简化模型构建和结果提取。
6、梁界面
标准梁截面:
通过使用标准节生成器,可以轻松创建常用节。
库梁截面:
部分库中还提供了来自多个国家/地区的标准部分库。
镜像梁截面:
在编辑梁截面时选择“镜像”选项卡提供了对几何图形进行镜像以生成合成截面的选项。除了BXS和12种配置的圆形截面之外,所有形状均可以使用镜像,并且可以在属性窗口中查看以方便识别。
用户定义的任意横梁截面:
设计自己的横梁截面。Strand7会以3D形式进行预处理和后期处理,因此您可以创建任意形状的截面并立即在图形编辑器中查看它们。每当您创建用户定义的截面时,Strand7的截面计算器都会生成精确的扭转常数,剪切面积和翘曲常数。
步骤1:定义任意横截面-在2D中使用普通板网格。
步骤2:确定节属性并创建Strand7 BXS文件。这将存储节描述和属性。
步骤3:将截面分配给任何梁模型后,以3D形式显示真实截面。
7、板厚度显示
Strand7可以渲染板元素的厚度。这使您可以清楚地看到每个板的相对厚度,并帮助您检查错误。
您可以轻松地同时在两个平板表面上绘制轮廓,例如应力。还绘制了应力的整个厚度变化。
8、验证工具
Strand7提供了许多网格验证工具,例如自由边缘显示。您可以绘制出许多轮廓,包括长宽比,体积以及所施加的压力和温度。
平板上的长宽比轮廓有助于找到细长或折叠的元素。
砖块上的体积轮廓有助于找到塌陷的元素。
压力轮廓是可视化施加压力的另一种方法。它们还有助于定位值不正确的网格区域,并确定网格上的整个压力范围。
内角的轮廓可用于查找变形的板单元。
所有轮廓类型的图例可以是直方图类型。这意味着可以找出给定轮廓值范围内元素的比例。这样可以快速全面评估网格质量。下图包括带有内角直方图放大图片的插图。
9、子建模
子建模允许您提取模型的一部分并将其另存为单独的文件,并且边界位移条件会自动强制执行为约束。这使您可以执行局部网格渐变,而不必重新求解整个模型。
步骤1:创建并求解粗网格。
步骤2:提取子模型,并验证结果是否与原始完整模型相同。
步骤3:全局优化模型,然后重新求解以获得更好的解决方案。边界条件由自动网格细分工具自动内插。
10、通用方程输入
输入数字作为数学表达式。例如,您可以将节点力和板压力分配为位置的函数。通过输入诸如“ 1000 * 9.81 *(Y-23.4)”等式,可以容易地施加沿Y方向的静水压力。可以使用任何坐标系中的变量。
11、多个自由度案例
您可以通过一次启动求解器,在单个模型中为多个自由度条件集生成结果。如果您需要组合不同条件的影响,这将特别有用。
软件优势
1、触手可及的高级建模...
Strand7使您可以快速构建模型。使用一整套工具,自动网格划分和无限撤消来创建,删除和操作元素。使用组树将复杂的模型组织成一组简单的零件。定义自己的坐标系和横梁横截面。使用长宽比,变形轮廓和自由边缘检测来检查网格质量。
2、灵活的工作环境
Strand7利用Windows®的强大功能。同时打开多个模型。甚至在模型之间,都可以3D剪切和粘贴元素,并且可以与其他Windows®程序进行数据复制。从IGES,ACIS,STEP和DXF文件导入几何数据。选择绘图样式和颜色。设置用于查看和输入数据的物理单位。一次单击即可实时动态旋转,平移和缩放。
3、清晰,详细的结果...
Strand7提供了一系列结果选项。使用轮廓图,矢量图和XY图可视化结果。使用“窥视”工具可直接在模型上的任意点检查结果数量。使用结果列表电子表格查看,排序和过滤结果。
4、简单,专业的报告。
Strand7提供了一整套预览和打印工具,用于记录和报告您的工作。选择您自己的字体,标题栏和徽标,以在所有打印过程中保持一致,专业的外观。
5、广泛的元素库
1D:梁,桁架,管道,弹簧,阻尼器,连接件,悬链线和接触元件(2D和3D)
2D:平面应力,平面应变,板/壳,3D膜,剪力板和轴对称元件
3D:四面体,楔形,金字塔和六面体元素
约束:刚性链接,固定链接,主/从链接,扇形对称链接,耦合链接,附件链接
6、全面的求解器
静态:线性,屈曲,影响和非线性(几何,材料和边界非线性)
动态:固有频率,谐波响应和频谱响应
瞬态:线性和非线性(几何,材料和边界非线性)
传热:稳态和瞬态(线性和非线性)
7、标准和专业材料
线性和非线性材料模型,包括:各向同性,正交各向异性,各向异性,土壤,橡胶,复合层压板和用户定义的材料
8、行业标准的数据库
材料:普通材料的工程特性-钢材,木材,铝,混凝土和玻璃
截面:工业标准截面,包括工字梁,管子,通道和角钢
Strand7 R2.4.6新功能
一、新特性
1、准静态和非线性瞬态动态求解器中现在提供了“位移缩放”子步方案。
2、非线性瞬态动态结果文件(.NTA)可以在结果/合并结果文件中组合。
3、初始基准速度可以在基准中指定线性和非线性瞬态动态求解器的加速对话框。这可用于使初始速度条件与初始加速度同步。
4、“圆角板”工具有一个新选项“拼接板”。如果设置了此选项,则可能的话,将修改所选板以连接到圆角板。
否则,将创建圆角,但不会将其连接到所选板。
5、现在可以将“张力接触”设置为包括或排除“横向刚度”。
6、新选项在“求解器默认值/蠕变”下为NTA在时间= 0时建立准静态应力状态。默认情况下设置此选项。
如果设置,则基于时间零时的静载荷建立应力的初始状态。然后,在时间历史开始的那一刻,将由静态载荷引起的应力用于计算初始蠕变应变率。
如果未设置,则假定载荷仅在时间零开始,因此初始蠕变应变率将为零。然后,蠕变应变率将随着模型中应力的增加而发展。
在非线性瞬态动力学分析中,如果模型不受约束并且依靠其惯性来保持稳定性,则应清除此选项,因为其准静态解是奇异的。或者,可以指定一个非线性静态初始条件文件来建立初始蠕变率。如果初始蠕变速率可以忽略不计,并且可以忽略初始应力状态,则不需要初始条件文件,并且可以通过清除选项来进行求解。
如果解决方案中不包含Creep,则此选项不相关。
7、在“编辑/删除”中添加了新选项,以便在删除属性时具有更大的灵活性。
8、现在可以从分段或非分段非线性分析创建子模型。子模型将包含与一系列自由情况相对应的一系列工况。每个载荷工况/自由工况对对应于初始解的每个载荷增量。引入的强制位移是增量位移,仅当使用子模型工具自动设置的过渡顺序运行时才有意义。这意味着整个加载历史记录都记录在子模型中。但是,使用变形时,增量之间的变形操作的效果可能与原始模型不匹配,因为子模型无法考虑已排除元素的变形效果。对于较大的变形位移,不建议使用子模型方法。
9、新增Plate RC选项添加钢筋以限制压缩应变。如果选择,可以在混凝土的压缩应变超过允许极限时添加钢筋。仅当允许压缩加强时,此选项才可用。
10、对于RC模块的弹塑性迭代方法,混凝土应变的约定已更改:现在,第i层中的混凝土应变是指在第i层钢筋方向上最靠近第i层的表面上的应变。现在,“在线编辑器”包含用于查看节点属性时列出节点坐标的选项。
11、设置参考位移(结果/参考位移)时,可以使用新选项“应用于变形显示”。除了读取和绘制窥视,列表,轮廓和图形中的相对位移结果外,还可以调整模型的变形显示(由于非零位移比例)以显示相对位移。如果设置此选项,则“位移比例”将使用相对节点位移来绘制模型的变形形状。如果未设置,则“位移比例”将使用实际的节点位移来绘制变形形状,但是位移轮廓,透视图和列表将显示相对位移。
二、常规更改
1、可以清除“节点和顶点符号”(视图/实体显示),以便绘制没有符号的节点和顶点。
这对于在不显示节点本身的情况下在自由节点上绘制节点属性很有用。
2、节点处的能量流率(节点通量结果)已更改符号。 正节点通量是流入,负节点通量是流出。
3、“选择/平板面”和“选择/砖面”操作已简化,可以更轻松地选择实体面和/或位于实体面上的节点:
如果在主菜单上设置了“节点选择”,则目标面上的节点将
如果在主菜单上也设置了Plate / Brick Select,则也将选择元素面;
如果在主菜单上仅设置了Plate / Brick Select,则将仅选择元素面。

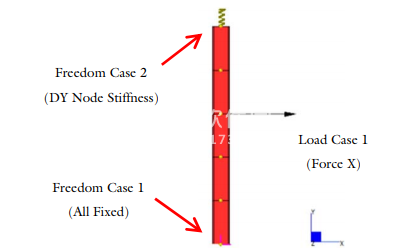

4、在整个阶段分析中在自由案例之间进行切换时,稍后阶段引入的任何自由案例都将在该阶段的当前位置进行初始化,并且在新引入的自由案例中应用的强制位移将被视为从该阶段开始的增量位移。 例如:

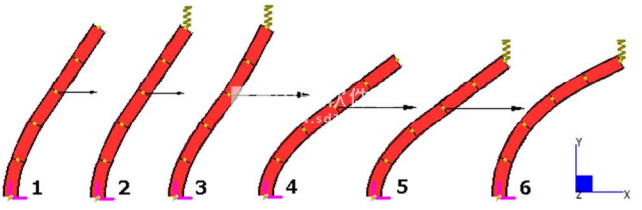

根据以下所述的登台顺序,对模型进行求解将产生以下结果:
1.自由案例1处于活动状态,而自由案例2处于非活动状态。模型由于施加的载荷而变形2。在当前位置引入了“自由情况2”(顶部为DY节点刚度)。结果没有变化,因为没有载荷增量,也没有强制位移增量。3。在自由案例2中,载荷增加了一倍,同时柱的顶部仍然受到结点刚度的垂直约束。结点刚度现在产生了垂直向上的反作用力。4。自由案例2被停用,并且由于增加的载荷以及节点刚度(弹簧)已被移除的事实,圆柱进一步弯曲5。在当前位置重新引入了自由案例2。同样,由于没有负载增量和强制位移增量,结果也没有进一步的变化。节点刚度未加载(即
垂直反应在列顶部将为零)6。卸下负载,色谱柱会弹回一点。节点刚度现在在垂直向下产生反作用。
此阶段相关性适用于以下自由情况相关的属性:
节点约束/强制位移
节点刚度属性(平移和旋转)
节点阻尼属性
梁,板和砖支架
5、“附件连接”对话框选项已重新排列,并重新措词以更加清楚。
三、新的API函数和更改
请参阅Strand7 R24 API Manual.pdf了解更多信息。
•新的API函数:
St7SetTransientBaseVelocity
St7GetTransientBaseVelocity
St7SetDisplacementScale
St7GetDisplacementScale
St7SetEntityContourFile
St7GetEntityContourFile
St7AssociateResFileStage
St7SetGroupColour
St7GetGroupColour
•更新的API函数:
St7SetPointContactData
St7GetPointContactData
St7SetSolverLogicalParameter
St7GetSolverLogicalParameter
•现在,求解器参数spDynamicAutoStepping与St7SetSolverDefaultsInteger和St7GetSolverDefaultsInteger一起使用。
•新的/更新的API常数。
四、求解器的改进
1、在所有非线性求解器中,可以看到更好的收敛性和更高的稳定性。
2、对于分阶段分析,平行于或几乎平行于全局Z轴的梁单元的诞生现在产生了更加可预测的初始方向,
3、非常接近于出生元素中定义的方向。
4、对于惯性释放分析,在去除刚体运动方面会发现有所改善。
五、文件导入改进
1、IGES,STEP和ACIS-SAT中几何文件的导入得到了进一步改进。
2、DXF导入器包括多项改进,现在支持样条曲线和椭圆的导入。
3、Ansys导出器通过增加板偏移得到了改进 和非结构性批量出口。
六、其他改进
在许多情况下都会观察到自动网格化的改进。
安装破解说明
1、下载并解压,得到以下内容

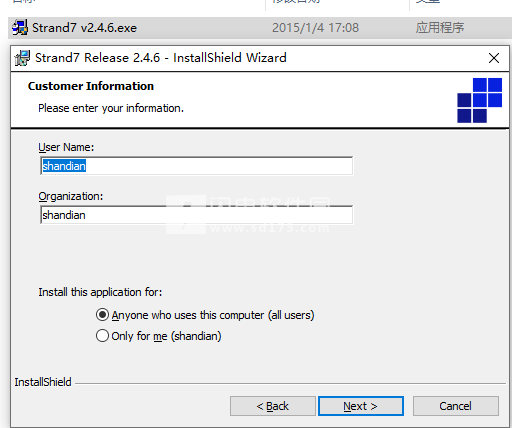

2、打开instal安装文件夹,双击Strand7 v2.4.6.exe运行安装,如图所示,输入用户信息,点击next

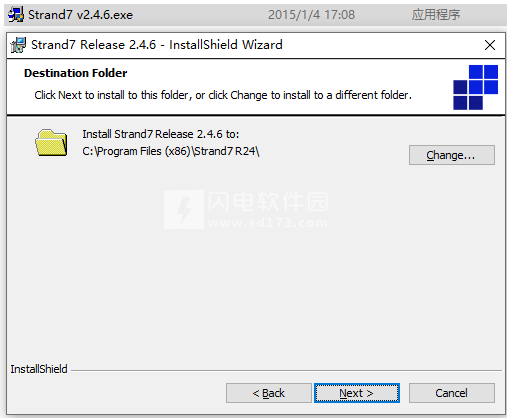

3、选择软件安装路径,点击next

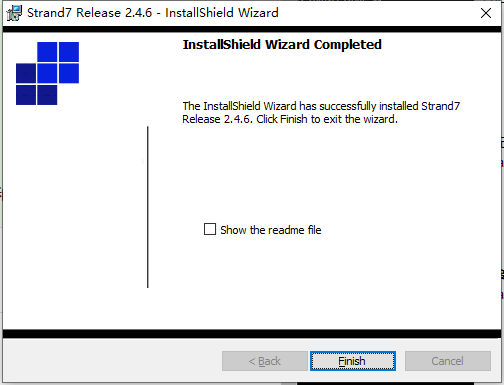

4、安装完成,退出向导
5、使用patch_rev2进行破解激活
闪电小编说明:
Strand7提供完整的高级建模工具,您可以轻松的进行自动网格划分以及元素的创建、删除和相关操作,并快速的将复杂的模型组织为完整的零件,并具有更多的功能来提高效率!具有灵活的工作环境,支持同时打开多个模型并进行相关处理,您可以获得准确清晰的结果,非常的完整,具有报告功能来详细的记录您的工作,此外,还提供1D、2D、3D、约束元素库,以及行业标准的数据库!
