         CONVERGE Studio3破解版是功能强大多功能流体模拟分析解决方案,带来高性能计算解决方案,CONVERGE 3.0的大规模并行缩放使您能够比以往更快地获得准确的仿真结果。具有预测性,使用可快速产生可信赖的准确可靠的结果,使用CONVERGE进行预测。先进的物理模型,
CONVERGE Studio3破解版是功能强大多功能流体模拟分析解决方案,带来高性能计算解决方案,CONVERGE 3.0的大规模并行缩放使您能够比以往更快地获得准确的仿真结果。具有预测性,使用可快速产生可信赖的准确可靠的结果,使用CONVERGE进行预测。先进的物理模型,IFPEN燃烧模型和其他先进的物理模型将CONVERGE的易用性与前沿研究结合在一起,从而获得更多见解。工程的创新得益于准确,高效和可靠的工具。作为用于模拟三维流体流动的领先的计算流体动力学(CFD)软件,CONVERGE旨在促进您的创新过程。CONVERGE具有真正的自主网格划分,最先进的物理模型,强大的化学求解器以及轻松适应复杂的移动几何体的能力,因此您可以应对棘手的CFD问题。全新破解版下载,有需要的朋友不要错过了!


安装激活教程

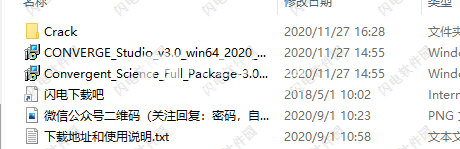

1、在本站下载并解压,如图所示

2、双击CONVERGE_Studio_v3.0_win64_2020_10_12.msi运行安装,选择软件安装路径

3、安装完成,退出向导

4、双击Convergent_Science_Full_Package-3.0.17.msi运行安装,根据提示安装

5、完成后,将crack中Convergent_Science文件夹复制到安装目录中,点击替换目标中的文件,C:\Program Files\Convergent_Science

6、在hosts文件中添加以下字串,hosts文件位置:C:\Windows\System32\drivers\etc\hosts
127.0.0.1 download.tecplot.com
7、重新启动,当在Tecplot 360ex start上要求“许可证选项”的许可证时,选择“许可证文件”>“打开许可证文件...”>浏览到<Convergent_Science程序文件夹> \ Tecplot的CONVERGE \ tecplot \ license.lic(默认情况下)C:\Program Files\Convergent_Science\Tecplot for CONVERGE\tecplot\license.lic)>打开>确定
如果要求允许收集统计信息,答案为否

软件功能

一、自主网格
1、什么是自主网格划分?
我们使用“自主网格划分”一词来涵盖CONVERGE的整套强大且创新的网格相关功能。具体来说,CONVERGE在运行时自动创建网格,在整个仿真过程中动态调整网格,并调用“自适应网格细化”以最大程度地提高准确性和计算效率。请继续阅读以获取有关CONVERGE强大的网格划分功能如何帮助您花费更少的时间来设置仿真并花费更多时间来了解复杂流问题的更多信息。
2、消除工作流程中的用户网格划分时间
许多CFD代码需要耗时的手动网格生成或特定的模板或脚本来实现其自动网格划分功能。另一方面,CONVERGE会在运行时根据一些用户定义的网格控制参数自动生成一个完美的正交网格。这种自动的网格生成方法消除了所有用户的网格划分时间。CONVERGE可以轻松模拟最复杂的移动几何形状,并会在每个时间步长根据需要自动调整网格,以适当地解析流。
3、在需要的时间和地点优化网格
您需要准确的结果,并且很快需要它们。CONVERGE的创新型自适应网格细化(AMR)技术可在每个时间步自动调整网格,在出现复杂现象的区域中添加像元,并消除产生准确结果所不需要的像元。这种战略上的改进确保CONVERGE能够解决火焰锋和高速流动的问题,同时最大程度地减少总体电池数量。
二、复杂的移动几何
1、最小化人工粘度
模拟移动的几何图形时,一种常见的方法是使用随几何图形移动的网格。移动的网格会产生附加的数值(人工)粘度,这会涂抹解决方案的特征并降低计算的准确性。但是,在CONVERGE中,网格是固定的,以便最大程度地减小这种人工粘度。CONVERGE包含优化的自动网格生成算法,该算法通过在每个时间步创建一个新的网格来适应几何运动。结果是更高的精度。
2、复杂几何的笛卡尔网格
网格化复杂几何形状的一种方法是使用非笛卡尔网格(例如3D中的四面体元素)。当CFD模拟将这种类型的网格与移动的几何体结合使用时,单元会变形并且可能存在缺陷。此类缺陷可能会导致不稳定,从而阻止仿真获得答案。CONVERGE的笛卡尔网格在数值上是稳定的,从而减少了您花费在诊断错误的仿真结果上的时间。
传统笛卡尔网格的一个挑战是,通过阶梯式方法或在边界单元上进行单个平面切割来简化几何形状。这些过程降低了计算的准确性。但是,在CONVERGE中,这不是问题。CONVERGE采用独特的切割单元方法,可以完美地代表用户提供的基础几何形状。笛卡尔网格的另一个挑战是解决与网格不对齐的边界的边界层。对于边界层计算,CONVERGE的“自适应网格细化”功能可以提高边界附近的网格分辨率,从而使像元大小足以预测边界层效果。
三、全耦合化学
1、全耦合以获得最佳结果
汇聚最佳结果CONVERGE的详细化学动力学求解器是用于在各种系统中对详细化学建模的强大工具。详细的化学求解器包含在CONVERGE中,为所有用户免费使用,并且与流量求解器完全耦合。此独特功能对于获得准确,高效的结果至关重要。
2、让我们加快速度
我们知道您的计算资源是宝贵的,并且CONVERGE采用多种加速策略,以使其详细的化学求解器尽可能地高效。设置这些加速策略是一个简单的过程,您可以组合不同的策略。
3、不仅化学-自动网格划分!
除了完全耦合的化学反应外,CONVERGE还包含带有自适应网格细化功能的自动网格划分功能,可在需要的时间和地点进行即时细化。我们强大的网格划分工具可创建准确有效的网格划分,并及时产生网格收敛结果。这种网格划分方法对于适当使用详细的化学计算至关重要。
4、不断创新
收敛科学致力于燃烧模型的广泛改进。为了实现这一目标,我们成立了计算化学联合会(C3),该联合会召集了行业,学术界和政府合作伙伴,共同开发包括PAH和NOx化学在内的详细机制,以创建生成替代燃料和多燃料机制,改善减排的工具和合并工具,并使用燃烧容器和发动机数据来验证机制。
四、先进的物理模型
1、现实的挑战
在内燃机,压缩机或燃气轮机中,复杂性至高无上。为了获得准确的结果,您的CFD软件必须包含可靠的物理模型,并且必须将这些模型耦合在一起,以便可以说明在许多系统中同时发生多个物理过程这一事实。安培
2、满足您需求的多种选择
CONVERGE包括针对多种现象的最新物理模型,包括化学,湍流,多相流体流动,喷雾和辐射,它会自动耦合这些模型,因此您无需这样做。如果您希望缩短运行时间,则可以选择CONVERGE的简化燃烧模型之一。如果精度至关重要,CONVERGE详尽的化学动力学求解器将帮助您获得所需的结果。对于湍流建模,可以从许多RANS和LES模型中进行选择。对于喷雾建模,CONVERGE可以捕获从液体注入和喷雾破裂到液滴/壁相互作用和蒸发的物理过程。汇聚还包括多种流体建模选项,以模拟多相流。
我们的软件工程师不断地在CONVERGE中添加和完善物理模型,并且我们与其他组织合作以确保CONVERGE中的物理模型始终是最先进的。例如,我们正在与IFP Energies nouvelles进行多年合作,以更新燃烧模型,火花和后处理模型并将其添加到CONVERGE中。我们将继续努力,以确保CONVERGE能够在最短的时间内提供准确的预测性仿真结果。
五、共轭传热
1、预测性的流固传热
在一个简单的世界中,您可以模拟流体流动,并假设容器的壁处于恒定温度或绝热状态。但是,实际上,流体与其容器之间可能存在大量的热传递,因此您的CFD软件必须能够解决这一现象。内燃机就是这种应用的一个例子。
2、模拟传热
内燃机行业正朝着模拟整个系统而非独立组件的方向发展。共轭传热(CHT)(同时预测域的流体和固体部分中的传热)在整个发动机仿真中至关重要。汽缸中预测燃烧的精度取决于汽缸中的温度边界条件。通过在仿真中考虑金属部件(例如,汽缸盖,衬套,活塞等)中的热传递,汽缸壁不再具有用户指定的温度,而是具有预测的温度作为系统仿真的一部分。通过减少对边界条件的依赖性,这使得整体仿真结果更具预测性。
一起解决流体和固体区域时,存在几个挑战。要克服的最大挑战是与流体和固体相关的时间尺度差异。通常,固体中的热传递比气缸中流体流动所决定的对流和扩散时间尺度要缓慢得多。例如,当您在低温下启动汽车时,燃烧几乎立即发生,而冷却液需要几分钟(数千个循环)才能达到稳态温度。时标上的这种差异对于CFD仿真是有问题的,因为每个周期的计算量可能很大。
CONVERGE提供了一种称为超级循环的替代方法来克服时标差异。在超级循环中,流体溶解器会定期冻结,同时固体中的热传递会进入稳态。CONVERGE可以在同一模拟中求解液相和固相,而无需停止并重新启动模拟。超级循环大大降低了CHT模拟的计算成本。
六、流固耦合
1、捕获现实生活中的流固耦合
在简化的模拟中,流体将流经实体结构,而不会引起拓扑结构的任何变形。但是,实际上,在流体模拟中计算出的流体压力和切应力会导致固体变形。因此,重要的是要获得逼真的模拟结果,捕获流体和固体之间的力和相互作用。
CONVERGE CFD软件使您可以轻松地对刚体流体-结构相互作用(FSI)进行建模。此外,CONVERGE支持对刚体结构的扩展,包括梁变形和基于脉冲的接触模型。CONVERGE在每个时间步都会自动生成网格,然后使该网格适应对象的运动,该运动可以事先指定,也可以在仿真过程中根据流体力进行计算。例如,当模拟弹簧阀,涡轮叶片,压缩机板阀,存储分离阀或簧片阀时,此功能很有用。
FSI模拟的性质是,流体施加的力可能会以您无法预料的方式使物体变形。在CONVERGE中,随着FSI对象变形,自适应网格细化可在需要更高分辨率的区域中提高网格分辨率。通过在需要时将计算单元放置在需要的位置,这可以优化计算单元的使用。
2、流场内复杂的相互作用
CONVERGE中强大的FSI功能还具有其他一些有用的功能。您可以为FSI对象指定多个约束和多个自由度。这样,您可以将FSI对象配置为具有规定的运动,该运动也将受到在流固耦合过程中产生的力的影响。
此外,CONVERGE现在具有一种接触模型,该模型能够检测并正确处理与墙以及物体之间的相互作用。
七、液体量
1、建模多相流
在许多重要的工程问题中,多相流是常见的,从汽油喷射器中的内部喷嘴流到油箱中的液体晃动,从浸润润滑的变速箱到错流中的喷射流。
但是,由于各相之间的密度差异较大,因此对多相流进行数值建模可能会遇到挑战。此外,解决尖锐的界面(尤其是长时间解决)可能会导致计算成本过高。CONVERGE的流体体积(VOF)方法是一种Eulerian-Eulerian方法,用于建模多相流,该方法能够准确捕获界面。结合自主网格划分,VOF方法可以有效地模拟多相流,即使在具有移动边界的复杂几何体中也是如此。
2、自适应网格细化:空隙率
在CONVERGE中,您不必为了追求准确性而牺牲速度。通过将CONVERGE的VOF方法与“自适应网格细化(AMR)”结合使用,可以基于局部空隙率自动提高流体-流体界面处的网格分辨率,从而加快仿真速度。AMR减少了数值扩散,并通过仅在需要的位置和位置添加单元格来帮助您以合理的计算成本(即使是很长时间)来解析接口。
3、接口捕获方案
有时,在多相仿真中获得清晰的流体界面分辨率至关重要。CONVERGE提供了两种强大的接口重构选项。高分辨率接口捕获(HRIC)方案在精度和稳定性之间保持了平衡,可与可压缩和不可压缩流体一起使用。对于不可压缩的流,分段线性接口计算(PLIC)可以保持比HRIC更清晰的接口,并且可以准确地解决拓扑变化。
4、VOF-喷雾单向联轴器
VOF方法是进行喷油器内部流的详细多相建模的理想选择,但是使用Eulerian-Eulerian模型解决随之产生的喷雾破裂现象在计算上是昂贵的。通过CONVERGE中的VOF喷雾单向耦合,您可以使用VOF方法模拟喷油器的内部和近喷嘴区域,然后使用VOF数据初始化Eulerian-Lagrangian喷雾模型。VOF模型捕获由于表面效应和针头运动而引起的喷嘴之间的差异,而拉格朗日包裹模拟将喷雾破裂,碰撞,阻力和蒸发纳入了一个更有效运行的模型中。
八、第三方整合
1、几何脏吗?我们已经覆盖了你
肮脏的几何图形CONVERGE Studio具有强大的本机工具,可以创建,操作和修复几何图形,从而为您提供CONVERGE仿真所需的无错误表面。为了扩展我们的功能,我们与Polygonica*和Sculptor*合作,将其他工具包集成到CONVERGE Studio中。这些工具可加快几何清理过程并简化预处理工作流程。
2、没有服务器?没问题
虽然可以在合理的时间内在本地计算机上串行执行小型CONVERGE CFD仿真,但对于较大的仿真,并行运行的服务器集群效率更高。我们知道维护自己的服务器并不容易,因此,我们与云提供商合作,以便您可以按使用量付费运行CONVERGE。
3、转换+GT套件
CONVERGE和GT-SUITE提供简化的集成,以允许任何一个程序的用户利用两个程序的功能。
GT-SUITE的用户有权访问CONVERGE精简版,其是具有降低版本CONVERGE包括CONVERGE的强大和精确的3D流求解器,可以模拟复杂的几何形状没有用户啮合。CONVERGE Lite具有易于使用的界面,可通过一次创建多个案例来快速设置仿真并执行参数研究。
拥有GT-SUITE许可证的CONVERGE用户在执行高级CONVERGE+GT-SUITE耦合模拟时,可以利用CONVERGE详细的化学求解器,多相流建模和其他强大功能。联轴器的应用包括发动机气缸联轴器,排气后处理联轴器和流体-结构相互作用联轴器。
4、可视化,分析,优化
模拟完成后,您需要一种可视化结果的方法。为了简化工作流程,CONVERGE软件包包括免费的Tecplot for CONVERGE许可证。但是,您不仅限于一种软件-ParaView可以直接读取CONVERGE输出文件,并且CONVERGE的post_convert工具可以轻松地将单个单元格数据转换为多种其他后处理格式,包括EnSight和FieldView。
九、高性能计算
1、平衡法
计算机硬件继续以迅猛的速度发展,从而导致更快的内核,更小的零件以及计算资源的可用性的巨大提高。在CFD世界中,高性能计算(HPC)具有一些重要的优势。您可以运行更大,更复杂的案例,从而提高结果的准确性并提供对系统的更深入了解。HPC还通过减少仿真运行时间和增加吞吐量来提高生产率。
要利用这些好处,软件必须与硬件的改进保持同步。在Convergent Science,我们在确保CONVERGE CFD软件的可靠性和稳定性的同时拥抱了创新技术的风口浪尖。
2、利用前沿
Convergent Science雇用了一群HPC专家,他们致力于在最新的计算硬件上提高CONVERGE的性能。此外,我们还与包括Argonne国家实验室,惠普企业,英特尔,Cray和NVIDIA在内的数个国家实验室和行业合作伙伴合作,以确保CONVERGE能够很好地扩展,实现对各种MPI软件包和CPU架构的支持以及测试CONVERGE在不同的HPC系统上。
我们软件的最新主要版本CONVERGE 3.0证明了这些努力的成功。通过创新的策略来使负载平衡尽可能高效,CONVERGE 3.0可在数千个内核上线性扩展。
十、便于使用
1、CONVERGE可以解决复杂的问题,但使用起来并不复杂
CONVERGE包括CONVERGE Studio,这是一种用户友好的图形用户界面,旨在加快和简化预处理和后期处理。您可以将CAD几何导入到CONVERGE Studio中,然后运行诊断工具以查找几何问题,然后可以使用功能强大的几何工具进行修复。接下来,您可以使用CONVERGE Studio设置案例,以提供有用的提醒并确定整个过程中的潜在问题。在模拟过程中,您可以轻松监视关键变量。模拟完成后,您可以创建图并将二进制CONVERGE输出转换为首选3D可视化软件可读的格式。
2、刚开始?我们会牵着你的手
CONVERGE Studio还包含示例案例,这些案例由几何图形和随附的输入参数组成。您可以运行这些案例(并阅读相应的快速安装指南)以熟悉CONVERGE和特定类型案例的设置。我们的快速安装指南介绍了各种案例的细微差别,涵盖了设置案例的重要部分,并提供了对模拟结果的分析。我们提供了一些示例,例如带有多组分燃料的发动机部门,固体管道与其中流动的流体之间的共轭传热分析等等。如果您有类似的案例,则可以仅编辑示例案例之一,而不必从头开始创建新案例。

应用领域

一、内燃发动机
1、挑战性
由于几何形状的复杂性,时空变化的条件以及发动机中复杂的燃烧化学性质,因此模拟内燃机(IC)具有挑战性。借助众多工具来应对这些挑战,CONVERGE是一款功能强大的工具,可快速为您的IC引擎获取准确的CFD结果。
2、网格细化
网格细化燃烧引擎解决IC发动机燃烧的最大障碍之一是有效地消耗计算资源。在复杂的IC引擎情况下,捕获相关流特征的网格分辨率要求可能会在时间和空间上发生很大变化。这是自适应网格细化可以轻松解决的挑战。
3、燃烧
CONVERGE的SAGE详细化学求解器根据化学动力学原理,根据当地情况计算反应速率。该求解器与流求解器完全耦合,但是化学和流求解器彼此独立地并行化,从而加快了仿真速度。借助适当的机制,SAGE求解器可以预测各种情况(例如,各种燃料[预混合,非预混合,部分预混合,多种燃料],排放模型和独特的现象,例如最终气体自动点火)。凭借其准确性和鲁棒性,CONVERGE可以执行预测性建模,而不仅仅是确认实验结果。
详细的化学建模可能会很昂贵,因此CONVERGE融合了许多加速策略,例如自适应分区,动态机制降低和基于刚度的负载平衡。这些技术以及加快物种运输的策略,使您可以使用更详细的反应机制来准确模拟动力学受限的现象和排放。CONVERGE还包含用于零维点火延迟,机制合并和减少,灵敏度分析以及一维层流火焰速度的实用程序。这些实用程序增强了详细化学方法的使用。
除了详细的化学求解器外,CONVERGE还提供了用于预混和非预混燃烧的大量燃烧建模选项,以便您可以根据自己的特定需求选择最佳模型。CONVERGE中的燃烧模型包括CTC/Shell,CEQ,ECFM,ECFM3Z,FGM,G-Equation和RIF模型。
4、喷雾和湍流
精确的喷雾和湍流建模对于预测柴油和汽油燃烧模拟至关重要。为了获得尽可能逼真的结果,CONVERGE包含多种喷雾和湍流建模选项。CONVERGE包括雷诺平均纳维斯托克斯(RANS)和大涡模拟(LES)湍流模型。对于喷涂,CONVERGE包含许多选项来模拟喷射,破裂,汽化以及其他与喷涂有关的过程。CONVERGE中的所有喷雾和湍流模型均经过充分验证和强大。
5、燃料类
柴油和汽油不是您可以在CONVERGE中模拟的唯一燃料。您可以执行双燃料或多燃料的模拟,还可以模拟替代燃料或喷气燃料。
6、排放物
发动机模拟排放发动机制造商深切关注的是排放法规的不断发展。为了帮助您满足这些法规,CONVERGE可以通过其详细的化学求解器或许多替代模型来模拟烟灰和NOx。对于NOx建模,CONVERGE包括流行的Zel'dovich模型。对于烟灰建模,CONVERGE包括Hiroyasu经验模型以及基于详细化学的高级现象学模型。
7、协同合作
聚合科学通过广泛的合作网络与燃烧化学和内燃机相关的科学进展保持同步。这些合作使我们能够验证现有模型并实施新模型。例如,我们与IFPEN合作将ECFM3Z燃烧模型的新版本集成到CONVERGE中。IFPEN处于模型开发的最前沿,已经花费了20多年的时间研究和验证ECFM3Z。我们将继续与IFPEN合作,以完善现有的燃烧和后处理模型并实施新模型。我们还投资了计算化学联合会。这些合作以及许多其他合作,帮助我们带来了CONVERGE更接近完全预测的差价合约。通过紧扣新研究的前沿并投资于基于仿真的物理科学,Convergent Science可以为您带来CFD的最新进展。
8、发动机市场
CONVERGE在全球广泛使用。如下图所示,美国,欧洲和日本的绝大多数发动机制造商目前正在使用或评估CONVERGE满足其CFD需求。尽管每个发动机制造商都是独一无二的,但我们所有的客户都将从CONVERGE的自动啮合,高级物理模型以及轻松模拟复杂的运动几何形状的能力中受益。
二、燃气轮机
1、从预测到预测
燃气轮机燃烧是一个复杂的过程,以合理的计算成本来获得准确而可靠的CFD模拟结果可能是一个挑战。计算效率需要适当的网格分辨率(过于粗糙的网格将无法捕获重要现象,而过度的细化将增加计算成本)和湍流,喷雾,燃烧和排放模型,需要提供适当的详细程度。对效率的需求通常导致使用简化的燃烧模型,该燃烧模型仅在对模型参数进行大量调整(即后预测而不是预测)之后才是准确的。
CONVERGE CFD的强大工具(包括其完全耦合的详细化学求解器,动态机构简化(DMR),自动网格划分和自适应网格细化(AMR))可提供预测模拟所需的准确性(换句话说,无需调整),并且合理的运行时所需的效率。您可以使用CONVERGE求解完整的化学详细信息,而不必将其简化为查询表或根据经验调整的燃烧变量。CONVERGE可以准确地预测重要的受动力限制的燃气轮机现象,例如点火,反燃和稀薄吹扫(LBO)。此外,您可以研究化学反应和湍流的综合作用,并获得有关关键燃烧器性能参数的信息。CONVERGE CFD将燃气轮机的燃烧模拟从推论转移到推论。
2、点火和启辉
CONVERGE可以准确表示火花的能量,体积,持续时间以及火焰核的形成和传播,从而模拟点火和火焰传播(重新点燃)。这种精确的火花建模与详细的化学方法相结合,可为燃烧器高空重燃提供准确的点火和火焰传播建模。
3、精疲力尽
对于能源和运输行业的稀薄预混系统,稀薄吹扫(LBO)是关键的燃烧器性能因素。LBO通常是降低火焰温度并因此抑制NOx形成的限制因素。模拟燃烧室的LBO行为和燃料设计对于提高性能和安全性至关重要。为了获得准确的LBO结果,重要的是要避免在非平衡事件(如LBO)中采用简化或表格燃烧的方法来消除化学准确性。在CONVERGE详细的化学求解器中,您可以包括一种机制,其中包含对LBO现象很重要的中温点火反应。CONVERGE可以预测气态和液态燃料的LBO。
4、倒叙
H2/CH4火焰的闪回建模(左:德克萨斯大学实验;右:CONVERGE模拟)。
为降低排放而优化的稀薄预混燃烧系统在这样的条件下运行,即燃料的火焰速度可以克服流速并发生回火。预混燃油/空气系统的回火会导致人员和设备损坏。CONVERGE精确的详细化学求解器及其对流湍流的精确表示,使您可以预测工况和燃料成分对闪回的影响。
5、液体燃料模拟
航空和动力燃气轮机的液体燃料模拟既简单又强大,这要归功于CONVERGE中的多种喷雾建模选项。CONVERGE包含用于喷涂过程所有步骤的准确模型,包括初次和二次破碎,成膜,飞溅,聚结和碰撞。可以通过液滴大小,大小分布,喷雾速度和锥角定义喷射的喷雾。您可以使用流行的Rosin-Rammler或卡方对数正态分布,也可以将分布拟合为累积分布曲线。您的模拟可以包括多个注射器,每个注射器具有多个喷嘴。您可以从每个喷射器喷射不同的流体或燃料。您也可以通过KH-RT模型对一次破碎和二次破碎进行建模,这对于高压喷射雾化是很常见的。
6、雾化和喷雾火焰建模。
CONVERGE包括欧拉流体体积(VOF)建模方法,以模拟高液体体积比的区域,例如雾化器内部。另外,CONVERGE包括一个耦合的欧拉-拉格朗日模型,其中在液体体积分数高的区域中使用了VOF模型,然后将这些结果直接传递到燃烧器中的标准拉格朗日模拟中。
7、预测排放
氮氧化物,一氧化碳和烟灰(颗粒物)等污染物的排放是燃气轮机的关键设计考虑因素。CONVERGE提供了几种预测燃烧排放的方法。
对于低负载或低功率条件,您可以通过CONVERGE详细的化学求解器预测NOx和CO排放。详细的化学求解器可通过精确的燃料机制直接计算污染物种类,例如NO,NO2和CO。这种方法提高了准确性,尤其是在超低的一位数NOx排放量中,在这种排放量中,热NOx(Zel'dovich)的简单后处理不能解决迅速生成第三体NOx的问题。这种方法的另一个好处是,现代燃料机制具有NOx增感和重燃动力学特性,这对于浓混合气快速燃烧稀混合气(RQL)系统可能很重要。
对于大功率,稳定的应用,CONVERGE提供了快速的“火焰产生歧管(FGM)”燃烧模型。对于调用快速FGM模型的模拟,可以使用包含扩展的Zel'dovich热NOx和迅速形成NOx的无源NOx计算(类似于NOx后处理)。
随着新的颗粒物排放法规从飞行飞机延伸到停机坪,燃气轮机燃烧室的烟尘排放正日益成为关键的设计因素。CONVERGE使您可以利用烟尘建模的新纪元,利用烟尘粒径和来自多个前体的粒径分布预测。CONVERGE提供了传统的两步式Hiroyasu烟灰建模机制,该机制由单一前体(通常为乙炔)在一个步骤中形成烟灰,然后通过另一个步骤对氧化进行建模。但是,两步烟尘模型的准确结果可能需要对实验数据进行大量的经验调整。CONVERGE还提供了Fabian Mauss教授提供的两种先进的详细烟灰模型,这些模型利用了详细的化学原理并通过多种前体和氧化途径形成了烟灰模型。微粒模拟(PM)模型基于矩量法提供平均烟灰粒径和数密度。颗粒尺寸模拟(PSM)模型基于分段方法提供了有关粒度分布的信息。
8、优化CFD网格
组件几何形状的保真度对于准确模拟燃气轮机内部的复杂现象至关重要。CONVERGE使您可以无缝控制从CAD到CFD的过程,您可以完全控制网格。
自动网格划分意味着您无需再次进行网格划分。CONVERGE的自动网格划分功能甚至可以为几何体的小而复杂的部分(例如通过旋流器和喷射冷却孔的通道)创建精确的网格。
自适应网格细化可在整个仿真过程中的任何时间和位置提高网格分辨率。CONVERGE将优化单元数以最大程度地提高准确性和计算效率。很容易在几何图形的小通道中更改网格大小,以了解网格收敛建模所需的网格大小。
CONVERGE的自动网格缩放功能是一种节省时间的功能,该功能最初使用粗网格来减少达到完全展开状态所需的时间。该策略避免了在运行LES仿真之前运行稳态RANS仿真的必要性。
CAD几何图形经常有缺陷或脏污。对于CONVERGE来说,这不是问题,CONVERGE提供了CONVERGE Studio强大的表面包裹功能和表面修补功能,可以在保持原始几何图形的全部准确性的同时解决问题。表面包裹可以轻松有效地填充脏几何形状中的孔。修补表面有助于保持组件的保真度,同时使设置尽可能简单。轻松有效地包裹表面可以填充脏几何形状的孔。CONVERGE Studio的几何工具还可以轻松切换几何或导入新的几何元素。
9、预测墙温度
CONVERGE创新的共轭传热(CHT)超级循环方法使您能够研究起伏,同时绕过流体和固体之间不同时标的典型挑战。您可以在CONVERGE模拟中使用超级循环,以有效地将燃烧模拟与CHT结合使用,从而以较短的模拟时间预测燃烧室壁温。
燃烧和热段零件温度的准确CFD预测需要完全结合的燃烧和金属模拟。由于金属相对于气体的响应时间相对较慢,因此传统的CFD工具通常难以与火焰和金属温度耦合仿真。CONVERGE通过CHT支持快速准确地预测燃烧室壁温,该技术可捕获火焰形状,冷却流和金属热状况。通过超级循环,可以将一段时间内的温度和传热历史应用于金属,从而使其能够快速达到统计上的稳态温度。
三、燃油喷射器和喷雾剂
CONVERGE设备齐全,可以模拟喷油器和喷雾器。其便捷的喷雾设置,多种燃料喷射选择以及强大且经过验证的物理模型可对这些复杂的物理过程进行精确且计算高效的仿真。
1、喷雾设置
CONVERGE有两种类型的液体喷射参数:喷嘴和喷射器。喷射器是一组喷嘴。在CONVERGE中,您可以设置局部坐标系,以帮助您直观地配置和操纵喷油器内喷嘴的几何形状。在诸如内燃机之类的应用中,燃料喷雾以非常小的空间尺度非常迅速地引发,传播和消散。为了动态捕捉喷射过程的重要物理过程,您需要在喷雾周围形成一个高密度的网格。但是,您不需要远离喷雾器或在喷射燃料之前便具有高分辨率。我们的自动自适应网格细化(AMR)技术可在需要的时间和地点准确提供所需的分辨率:在喷雾情况下,在进样器附近和沿着喷雾路径。AMR和强大的喷雾模型的结合使CONVERGE特别适合于帮助您及时获得网格收敛结果。
2、燃油喷射
燃油喷射喷雾模拟燃料喷雾的确切性质会严重影响燃烧过程:液滴的速度,大小,分布和物理属性。利用CONVERGE,您可以根据特定研究的需要量身定制燃油喷射模拟的准确度。您可以通过物理模型来分析液体燃料的喷射,例如油滴喷射,喷射分布,可变速率形状,排放系数以及空心锥和实心锥喷雾。您可以通过适当使用这些模型来准确预测通过喷嘴头的燃油质量流量。CONVERGE还可以模拟多组分燃油喷雾的混合和蒸发。
3、物理模型
如果要对复杂的物理现象进行预测模拟,则需要一系列经过深思熟虑并精心实施的物理模型。CONVERGE结合了喷雾工艺的最新选项,包括液体雾化,液滴破碎,碰撞和聚结,湍流分散和液滴蒸发。
考虑下墙互动。当液体燃料滴撞击到墙壁上时,应该怎么办?在CONVERGE中实现的物理模型提供了许多可能的交互。水滴会从壁上反弹,滑动或形成液膜。如果您愿意,只需使其消失即可。
CONVERGE为您提供了获得所需精度的灵活性。实际喷嘴在燃油喷射过程中摆动。使用内置的规定运动例程,CONVERGE可以轻松处理这种运动,并且AMR自动跟踪喷嘴和喷雾的运动。实际的喷嘴是空化的,因此CONVERGE已实施并验证了捕捉喷雾中空化效果的模型。
4、流体建模量
利用CONVERGE的液体体积(VOF)模型,您可以模拟通过注射器的流量并获得详细的输出。这些VOF模拟可以捕获流过喷嘴的液体的空间分布,改变注射压力的效果,针头摆动的影响以及空化的瞬时影响。计算效率很重要,在CONVERGE中,您可以仅对喷油器进行VOF模拟,然后使用这些结果在发动机模拟中初始化喷雾。通过VOF喷雾耦合过程,您可以将由于气穴和针头摆动而引起的喷射燃料的时空变化纳入仿真中。
5、协同合作
通过与领先研究机构的合作以及我们自己的创新努力,我们确保CONVERGE具有数据驱动的模型,这些模型将使您的燃油喷射和喷雾模拟可重复且可预测。例如,我们与阿贡国家实验室紧密合作,进行喷油嘴模拟并开发新的喷雾模型,并且我们是桑迪亚国家实验室的喷雾燃烧联盟的成员,该联盟提供了可用于验证和改进喷雾模型的实验数据。这些伙伴关系和其他伙伴关系帮助我们使CONVERGE更加接近于完全预测的CFD。
四、排气后处理
1、重要性
后处理系统是确保发动机和发电设备的排放符合环境标准的关键组件。CFD仿真可以用作快速原型制作过程的一部分,以设计以最小的效率和维护成本减少NOx,CO和颗粒物排放的系统。后处理系统设计中的两个主要挑战是最大程度地提高催化剂上游流的均匀性,并消除存在尿素沉积风险的区域。CONVERGE可以预测两者。而且,由于CONVERGE消除了用户网格划分,并包含了自适应网格细化(AMR),因此可以快速生成在运行过程中保持一致的结果。
2、最大化均匀度
CONVERGE能够以较高的模拟速度运行瞬态模拟,并快速预测NH3,HNCO的均匀性和催化剂上游的速度。在CONVERGE中,无需重新网格化即可直接更改混合器位置或管道配置。CONVERGE提供两种常用的尿素分解方法-熔体和多组分-因此您可以灵活地选择适合您情况的选项。您可以快速准备单通道和多通道,多催化剂系统的NH3均匀度指数和转化效率图。脉冲喷涂和瞬态膜可以使用时间平均来确定平均不均匀性,可以将其导入到表面化学工具(例如GT-SUITE)中。
3、表面化学
表面化学CONVERGE可以与GT-SUITE,Axisuite等一维表面化学工具结合使用,也可以与内部开发的工具结合使用,以在SCR催化剂砖内部进行复杂的化学分析。在CONVERGE得出SCR入口处流动不均匀性的结果后,这些结果将被导入到表面化学工具中,以进行详细的NOx还原和NH3泄漏分析。
4、消除尿素沉积
要确定何时何地会发生尿素沉积,需要对喷壁相互作用,成膜和壁冷却进行准确建模,以表明哪些膜有形成尿素沉积的风险。CONVERGE可以对整个雾化过程进行建模,包括喷雾蒸发和具有精确壁温的壁相互作用。CONVERGE包含经过充分验证的雾化模型(包括破裂,碰撞和合并模型),用于喷射由液滴大小,大小分布和速度定义的喷雾。胶片传输模型包括飞溅,成膜,剥离和从表面分离。有效的Urea/SCR模型必须考虑表面温度,这取决于废气中的热量传递,尿素水喷雾以及向周围环境的热损失。CONVERGE的共轭传热(CHT)模型可以结合飞溅和薄膜蒸发模型所需的准确壁温,以识别可能导致壁沉积的区域。CONVERGE的CHT模型还提供了超级循环功能,可以快速达到统计上稳定的金属温度,而无需扩大金属的热容。此功能在脉冲喷涂应用中特别有用,在该应用中,金属温度将在几个喷涂脉冲内稳定下来,而不是在几秒钟内稳定下来。
尿素沉积是大多数发动机后处理设计人员的主要关注点。凭借其强大的喷雾,飞溅,薄膜,CHT和尿素分解模型,CONVERGE可以识别存在尿素沉积风险的薄膜。此外,Convergent Science和IFPEN正在合作在CONVERGE中实施新的尿素沉积模型。
无论您需要快速的周转均匀性数据还是准确的尿素沉积风险评估,或者您只是在考虑CFD对设计的影响,CONVERGE都能提供快速CFD和准确的模型来满足您的后处理设计需求。
五、压缩机,风扇和鼓风机
1、自动生成网格
压缩机,风扇和鼓风机包含许多运动部件。这些运动部件具有不同类型的运动,例如平移,旋转以及两者的各种组合。为了模拟这种复杂的运动,CONVERGE在每个时间步均通过优化算法自动生成网格,以轻松地在这些机器中适应甚至复杂的运动。新的网格始终是笛卡尔坐标系,并且单元不会变形,从而提高了CFD工作流程的准确性和速度。
在CONVERGE中自动生成网格意味着您可以模拟任何类型的设计-CONVERGE将自动生成一个网格来容纳几何图形。无论您希望模拟多少个不同的设计,此强大的功能都使原型设计变得简单明了。
2、自定义流体属性
这些机器中的工作流体通常远离理想气体,从而使理想气体状态方程成为较差的模型。一种替代方法是从用户定义的模型绘制属性。CONVERGE包含多个状态方程,并允许用户定义属性关系以对这些非理想气体进行快速准确的建模。
3、流固耦合
重要的是要捕获这些机器中大流量与板,簧片和球阀之间发生的流体-结构相互作用,以预测冲击速度,疲劳和失效点。CONVERGE包括刚体流固耦合(FSI)建模来捕获这些现象。作为其FSI模型的一部分,CONVERGE包括一维梁模型,该模型可有效预测簧片阀的变形。自动网格生成可以轻松捕获这些相互作用,因为CONVERGE会重新创建网格以适应结构的运动。
4、解决压力波
通过这些设备传播的压力波会降低效率,尤其是在阀门的打开和关闭过程中。您需要解决CFD仿真中的压力波,以便了解您的系统,然后优化设计。CONVERGE具有解决压力波所需的工具,其中包括多种控制时间步长的技术。
5、优化容积效率
跟踪容积效率是优化机器效率的重要步骤。使用CONVERGE,您可以轻松地使被动物质作为非反应性示踪剂,以在每个循环中跟踪新旧气体的运动。CONVERGE的遗传算法可加快几何形状或其他参数的优化。
6、解决紧密间隙
一些压缩机的活动部件之间的间隙非常小。CONVERGE的自适应网格细化(AMR)技术和边界嵌入功能(与特定边界相关的分辨率提高)有助于在这些狭窄的间隙中保持分辨率,从而提高了仿真的准确性。同样,当CONVERGE自动生成网格时,您只需设置网格细化的标准,其余算法就由我们的算法完成。
7、共轭传热
解决这些机器中空间变化的表面温度分布,可以提高模拟的准确性并提供有用的温度数据。所述共轭传热模型在CONVERGE解决了联接在机械和工作流体提供这种分辨率之间流体-固体的热传递。CONVERGE包含超级循环功能,通过考虑固体和流体传热之间的不同时间范围,减少了计算时间。
8、多相建模
CONVERGE的流体体积模型使您可以捕获飞溅的油和其他可能感兴趣的自由表面流。为了模拟喷雾,CONVERGE包含一组强大的拉格朗日喷雾分解模型。无论您对哪种物理过程感兴趣,CONVERGE的自适应网格细化功能都可以确保网格既高效又足以捕获感兴趣的现象。
9、预测浪涌
动态压缩机中喘振现象的预测对于了解这些机器的性能和局限性很重要。CONVERGE最初是为模拟内在包含瞬态现象的内燃机而开发的,因此CONVERGE中的瞬态算法非常适合执行解决喘振所需的计算。
六、水泵
1、模拟任何泵
泵在从饮用水分配到废水收集,从大型加热和冷却设施到小型生物医学应用的众多行业中都发挥着重要作用。在这些应用程序的每一个中,您都可以找到更多种类的泵设计。一些是动态泵-轴向泵,离心泵和混流泵。其他的是容积式泵-渐进腔,齿轮,凸角,旋片,螺杆和活塞。
您可以使用CONVERGE在这些类型的泵中的任何一个上轻松设置液体流动模拟。CONVERGE的自动笛卡尔切割单元网格划分方法还可以使您轻松进行网格收敛研究,从而确保解决方案的准确性。
2、自动网格划分
如果使用传统方法,则为复杂的机器(例如轴流泵或螺杆泵)创建边界拟合的网格可能既繁琐又耗时。
在CONVERGE中为泵模拟创建网格非常简单。由于CONVERGE独特的笛卡尔切割单元方法,CONVERGE可以为复杂的泵叶轮和正排量泵的紧密间隙自动创建坚固的网格。CONVERGE使用其笛卡尔切割单元方法自动为整个360度泵几何形状生成网格。由于CONVERGE不需要网格划分模板,因此它是模拟非传统或创新泵设计的理想工具。
迭代设计
设计通常是一个迭代过程。设计的迭代性质使现代计算机在此过程中如此有用。在为泵创建几何图形时,您希望能够在发现潜在的改进时轻松修改此几何图形。
CONVERGE通过其自动网格划分方法有效地适应了几何修改。更改几何图形时,在运行其他模拟之前不需要重新网格化。CONVERGE会根据新的几何体自动生成切割单元网格。
3、稳态和瞬态选项
您可以使用CONVERGE的多参考框架(MRF)方法来建立快速收敛的稳态泵模拟。这是有效创建泵曲线或性能图的理想解决方案。您可以使用这些泵曲线来很好地了解泵在不同运行条件下的性能,并找到峰值效率。
但是,有时候,稳态回答根本不够好。CONVERGE还提供瞬态仿真,可以提供有关泵的流量特性的有价值的信息。例如,压力脉动,叶轮磨损和不期望的阀动力学都是使用瞬态流模拟可以最好地分析的设计问题。监视压力不平衡如何随着零件在泵中移动而变化对于发现必要的设计改进至关重要。CONVERGE的瞬态流量分析还使您能够监视潜在的气蚀以及溶解气体和流体可压缩性对泵性能的影响。
瞬态仿真的设置过程与MRF稳态仿真的设置过程一样简单,而且CONVERGE的笛卡尔切单元网格划分方法意味着无需手动操纵网格即可适应边界运动的扩展方式,使固定网格变形或重叠。
快速设置和运行瞬态泵模拟的能力对于使用CONVERGE的流体-结构相互作用模型来了解流量驱动阀的运动也很有用。即使在运动异常的运动零件附近,CONVERGE也会在每个时间步自动生成网格,以捕获流驱动实体的任何任意运动。
4、自适应网格
真正的创新意味着打破规则。如果您有关于创新泵设计的想法,则可能无法将现有泵用作网格划分模板。CONVERGE的自主啮合功能使其成为打破传统泵设计模式的理想工具。
对于任何类型的泵,无论是动态泵还是正排量泵,选择网格标准都是相同的。即使对于运动像摆锤或隔膜泵一样复杂的泵,CONVERGE中的网格设置也很简单。
自适应网格细化(AMR)是CONVERGE的一项功能,使案例设置特别方便。AMR仅在需要的时候才在最需要的位置(例如在掉涡的位置)自动优化网格。AMR不仅简化了设置过程,而且还通过捕获准确的流结果而无需全局精炼的网格,从而有助于减少仿真的运行时间。
5、液体性质
CONVERGE可以模拟泵中的多种液体(牛顿和非牛顿的,可压缩和不可压缩的)。要定义液体,您可以使用CONVERGE的液体性质定义或自定义液体性质计算器。
6、为您的泵汇聚
如果您的目标是创建更好的泵,那么CONVERGE是了解泵设计的关键细节如何影响其性能和耐用性的理想工具。如果您使用的工具只能进行稳态仿真,则您的设计自然会受限于可以以稳态方式建模的设计。利用CONVERGE,您可以从准确的瞬态仿真中获得宝贵的见解,从而在竞争中脱颖而出。
七、石油和天然气
1、解决复杂的流动问题
在石油和天然气工业中,了解流体流动对于开采,提炼和输送碳氢化合物以及设计设备至关重要。CONVERGE CFD软件提供了强大的选项,可以模拟复杂的流体流动和物理现象,无论您是在模拟混合罐,气体泄漏,钻头中的热传递,还是海上平台上的风浪载荷。
2、永不再制作网格
无论行业如何,没人喜欢网格划分。凭借完全自主的网格划分功能,CONVERGE消除了所有用户网格划分时间。CONVERGE在运行时会根据简单的用户定义参数自动生成优化的网格。在整个仿真过程中,CONVERGE调用自适应网格细化(AMR)来动态细化网格以最大程度地提高准确性和效率。
3、精确建模复杂的移动几何
移动网格会导致人为粘度,并降低模拟结果的准确性。CONVERGE通过使用固定的网格消除了这些错误,该网格在每个时间步都重新生成以适应移动的几何形状。此外,无论多么复杂,CONVERGE都采用独特的笛卡尔切割单元技术来完美表示您的基础几何。
4、简化您的差价合约工作流程
使用CONVERGE的图形用户界面CONVERGE Studio可以轻松设置仿真。您可以调用功能强大的工具来准备几何图形并选择求解器参数。然后,您可以利用CONVERGE的最新物理模型-包括化学,燃烧,喷雾,湍流和辐射-进行广泛的应用。最后,您可以使用CONVERGE Studio的后处理和可视化工具套件分析仿真结果,以确保从头到尾的工作流程顺畅。
5、流固耦合
由于压力和剪切应力会导致固体变形,并且固体物体的运动会改变相邻流体的流动,因此在CFD模拟中捕获流体-结构相互作用(FSI)至关重要。CONVERGE使您可以轻松地对刚体FSI建模,并支持一些非刚体结构。此外,CONVERGE具有接触模型,该模型可以检测并正确模拟与墙以及物体之间的相互作用。
6、共轭传热
解决域的流体和固体部分之间的共轭传热(CHT),可以提高模拟的准确性。然而,由于与流体相对于固体的热传递相关的时间尺度的巨大差异,CHT计算在计算上可能是昂贵的。CONVERGE使用新颖的超级循环方法来显着降低CHT模拟的计算成本。
7、多相流
CONVERGE提供了用于对多相流进行建模的欧拉流体体积(VOF)方法。VOF方法定位并跟踪液-气流中的自由表面或液-液流中的界面,并提供了几种界面重构方法。您可以将VOF方法与AMR结合使用,以自动提高流体-流体界面处的网格分辨率,减少数值扩散并以合理的计算成本解决界面问题。
8、燃烧
为了模拟燃烧,CONVERGE的SAGE详细化学求解器与流量求解器完全结合,可实现最大的准确性和效率。CONVERGE还包含用于模拟非预混,部分预混和预混火焰的各种模型。AMR允许您通过在需要的时间和位置添加细胞来解决火焰前锋的问题。
9、优化
CONVERGE包含一个模型优化工具,该工具使用遗传算法来有效地为暴露于流动的组件找到最佳的设计。而且由于CONVERGE为您创建了网格,因此大大减少了进行优化研究的时间。在构建实验性原型之前对设计进行数字化测试可以节省您宝贵的时间和金钱,并可以改善最终产品。
10、高性能计算
CFD行业正朝着多核架构迈进,而仿真正从少数几个核心过渡到成千上万个核心。我们与行业,学术界和政府合作伙伴积极合作,以确保CONVERGE在许多核心上有效地扩展。此外,我们为没有自己架构来维护和运行集群的客户测试云服务提供商并与之合作。
八、一般流程
尽管每个常规流程CFD问题都是独特的,但CONVERGE CFD软件具有众多强大而灵活的功能,可帮助您针对大量常规流程问题获得准确,高效的结果。从精炼脏的CAD几何图形到后处理仿真数据,CONVERGE提供了一系列功能,可简化您的工程设计和分析工作。凭借其强大的工具,CONVERGE可以轻松处理复杂的几何图形并模拟移动边界。
1、预处理和后处理
CONVERGE的便捷图形用户界面(GUI)CONVERGE Studio具有多种工具,可以加快预处理和后期处理的速度。您可以导入和准备几何图形,设置案例(3D模拟,0D或1D化学计算或遗传算法优化),创建模拟结果的线图,执行各种分析以及后转换3D数据。
2、CAD导入工具
CONVERGE Studio结合了Spatial工具,为您提供了强大的导入CAD文件的选项。您可以轻松选择各种空间操作(网格类型,要导入几何的质量以及是否要应用布尔运算),这些CONVERGE Studio在导入后会自动应用于CAD几何。
3、几何修复
使用Polygonica工具包在CONVERGE Studio中对导入的几何图形进行表面修复。
CONVERGE Studio具有强大的本机工具,可帮助您修复导入的CAD几何图形。为了进一步简化清洁和精炼过程,CONVERGE Studio中嵌入了多种Polygonica工具*。Coarsen工具降低了不必要的几何精炼区域中的表面三角形密度,以确保有效的仿真。布尔工具在几何的不同部分之间执行布尔运算,“修复”功能有效地修复了表面几何中的缺陷。
4、网格化
利用CONVERGE的自主网格划分功能,该潜在的耗时过程被简化为几个用户定义参数的规范。使用这些参数,CONVERGE在运行时会自动生成一个完美的正交网格。这种创新方法有效消除了网格划分时间。
此外,CONVERGE的自适应网格细化(AMR)在每个时间步都会自动调整网格。通过仅在需要的时间和地点优化网格,CONVERGE可以最大限度地减少单元数量,同时准确捕获重要的流动现象。
CONVERGE对边界表面附近的像元使用了改进的切割像元笛卡尔网格生成方法,从而可以在复杂曲面上进行有效的计算。不移动且不变形的网格可以轻松容纳移动边界周围的单元,而不会显着增加计算费用。这种方法甚至可以降低与变形网格有关的数值粘度,从而提高结果的准确性。
5、共轭传热
尽管CFD是对流体流动的研究,但您可能还需要模拟固体介质。CONVERGE使您能够执行共轭传热(CHT)模拟,从而同时解决固体和流体区域之间及其之间的传热问题。
由于固体和流体区域的时间尺度显着不同(与流体域相比,固体区域要花费更多的时间才能收敛),因此CHT模拟可能很耗时。为了确保计算效率,CONVERGE使用了超级循环方法,可以在不影响结果准确性的情况下大大减少计算时间并因此节省成本。
6、流体-结构相互作用
压力和剪切应力会导致固体变形,固体物体的运动会改变流体的流动。由于这些原因,必须能够在CFD模拟中对流体-结构相互作用(FSI)进行建模。您可以在CONVERGE中轻松地对刚体FSI建模。此外,CONVERGE支持对刚体结构的扩展(例如基于脉冲的接触模型,用于处理墙与物体之间的相互作用以及梁变形)。CONVERGE还支持某些非刚体结构。借助自主网格划分和CONVERGE中的AMR,可以轻松模拟对象的运动及其与网格的交互。
CONVERGE使您可以生成传热系数图,可用作FEA软件(例如Abaqus)的边界条件。您也可以将FEA结果导入CONVERGE,以在固体介质中提供准确的初始空间温度。
CONVERGE可以轻松模拟移动边界。移动边界的一种方法是,通过在每个时间步高效创建新的网格,CONVERGE可以适应几何运动。另一种选择是使用CONVERGE的多参考框架(MRF)方法,其中将运动部件建模为静止的。这种MRF方法消除了在每个时间步长重新生成网格以适应移动网格的需要,从而减少了计算时间。
7、优化
许多行业都希望通过CFD来确定最强的设计候选人。该CONVERGE遗传优化(刚果)模块CONVERGE Studio允许您方便地设置多个的情况下,自动启动作业,监测进展情况,收集结果,并基于用户指定的标准价值函数,都通过一个易于使用的图形用户界面。它使用遗传算法优化或设计实验模型询问进行优化。
为了获得更多优化功能,Convergent Science与Friendship Systems合作,后者的CAESES几何变形和优化工具可帮助自动创建新的设计候选。

闪电小编说明:

CONVERGE CFD是Convergent Science的多功能软件,用于计算动态流体(CFD)模拟和分析。该程序具有一些创新功能,这些功能通常会在该程序的功能中提到。借助该软件,用户无需进行网格设计所需的时间,就可以自动完成运动部件的安装和连接,可以防止与边界移动相关的网格变形,并且与网格分辨率无关,可以得到最佳的几何结构网格被选中。CONVERGE CFD软件还与POWER / GT-SUITE完全集成,从而为该程序增加了双向交互,交叉链接和液压机械连接。该计划包括完整的化学模型并使用遗传优化工具!
