1、使用Ansys EMA3D电缆，您可以分析：

•辐射耦合到电缆。

•电缆的辐射发射。

•通过屏蔽耦合。

•电缆之间的EMI串扰。

•电流回流网络优化。

•电缆信号完整性。

•雷电耦合到设备接口。

•HIRF场和电缆耦合。

EMA3D电缆模型可以包含多个导体，屏蔽层和分支，以捕获实际建筑物，车辆，飞机和航天器的实际电缆布线。 每个分支段都可以包含多层屏蔽层，导线和导体-全部浸入各种介质中。

2、在EMA3D电缆中，您可以：

•分析通过各种电缆屏蔽层与其中的导体和电线的电磁耦合。

•定义并使用电缆连接器，它们通常具有与电缆本身不同的阻抗特性。

•使用多种方法端接线束中的每个导体，电线和屏蔽层。

•驱动电缆系统，包括引脚电压，电场，电流源和平面波源。

3、易于使用，快速的工作流程

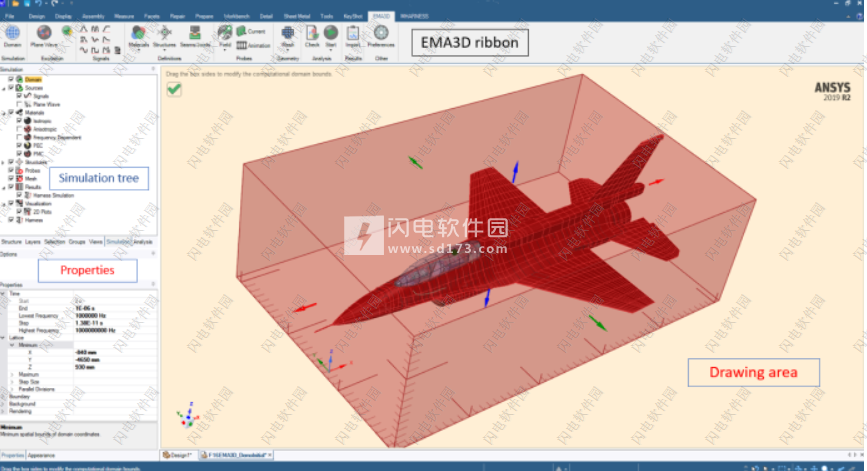

EMA3D Cable使用Ansys SpaceClaim作为其CAD预处理器和GUI引擎。 您无需离开SpaceClaim环境即可进行CAD开发，属性分配或后处理。 即使在CAD几何图形中存在缺陷，EMA3D电缆中的网格划分也很快，并且永不失败。

EMA3D电缆可让您通过单击几下鼠标快速定义电缆的内容。 电缆仿真工作流程易于学习且使用直观。 这些功能大大减少了分析师开发和仿真EMA3D电缆模型所需的时间

4、应用领域

EMA3D电缆的有限时域（FDTD）方法能够捕获高度复杂的平台的细节，例如：

• 飞机

•汽车

•海军平台

•电子系统

5、3D电磁仿真

•3D有限差分时域（FDTD）（Yee方案）。

•FDTD用于体积，曲面和线。

•细表面和细线算法。

•混合传输线束求解器。

•对电感和电容矩阵的所有电缆横截面进行自动静电仿真。

•对于普通电缆，最多包括三个等级的屏蔽层，其中包含经验传输阻抗值。

•支持Ansys HPC。

6、几何导入和网格划分

•包含Ansys SpaceClaim。

•导入所有主要的CAD格式。

•清洁并准备几何图形以进行仿真。

•笛卡尔Yee网格。

1、在本站下载并解压，如图所示

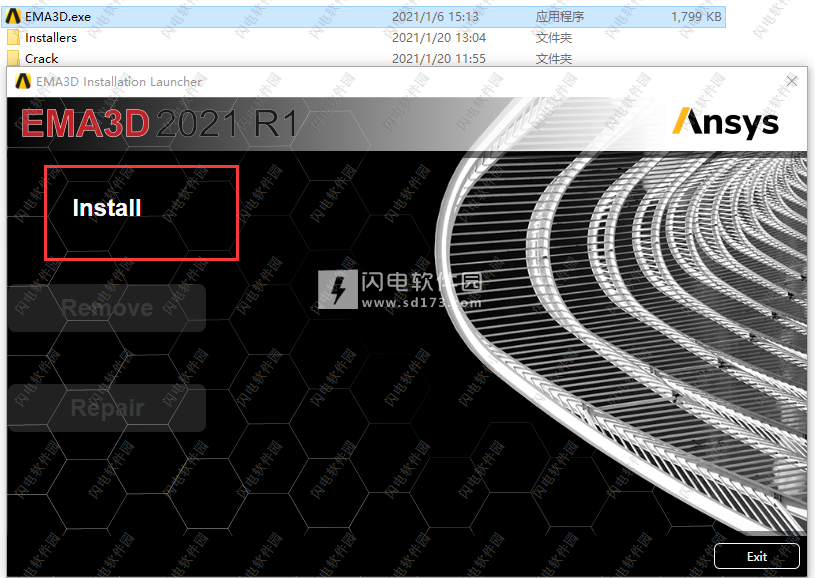

2、双击EMA3D.exe运行安装，点击install

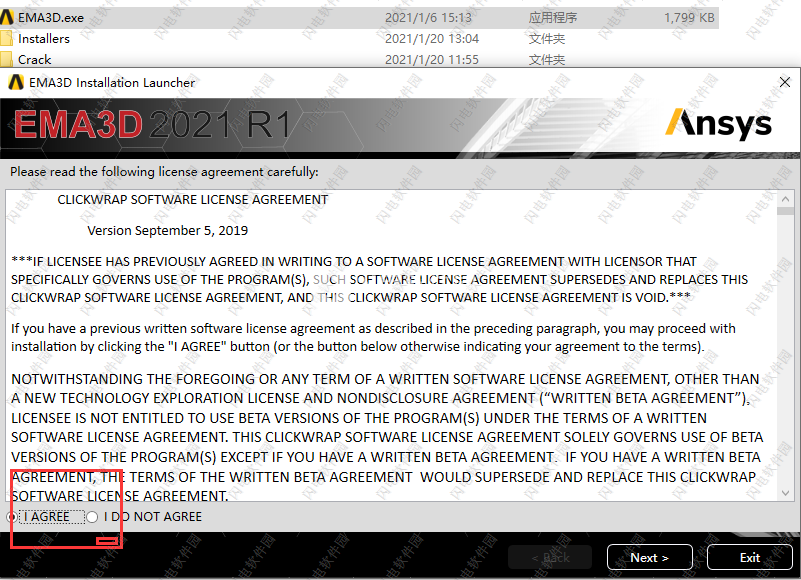

3、勾选i agree

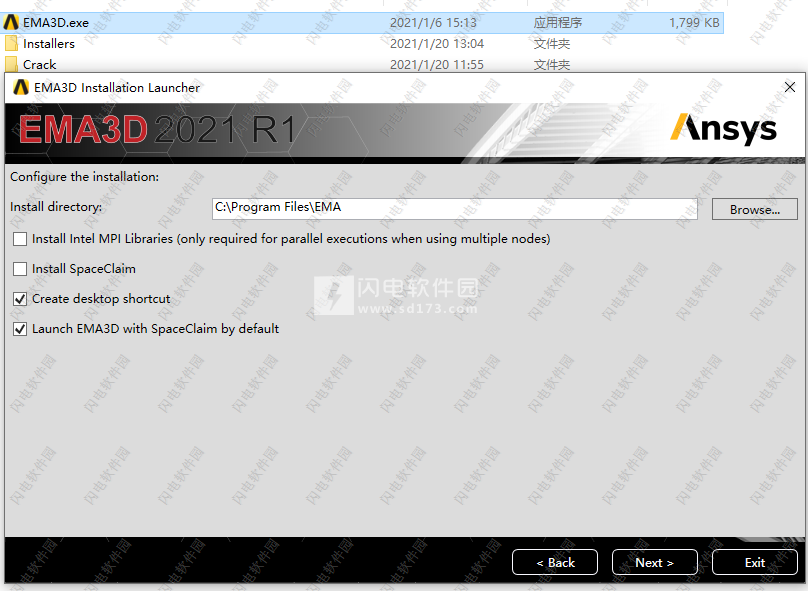

4、选择软件安装路径，如图所示，您已安装ANSYS SpaceClaim 2021 R1，则这里就不要勾选安装ANSYS SpaceClaim！如果没有安装ANSYS SpaceClaim 2021 R1就勾选上！

然后后续在ANSYS SpaceClaim 2021 R1设置中：

-不要安装ANSYS License Manager！

-选择许可模式：服务器共享许可（Server Shared License）

-在“许可证服务器规范”窗口中，选择“跳过此步骤并稍后配置”（Skip this step and configure later）

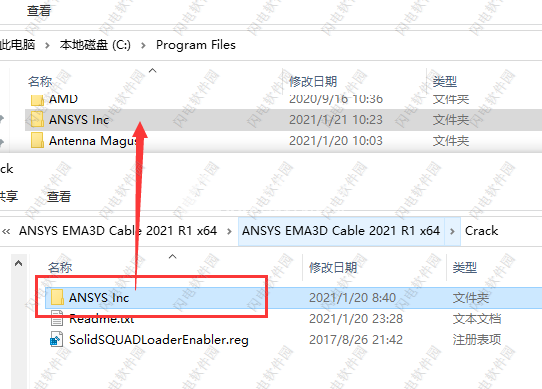

5、软件安装完成，退出向导，将crack下的ANSYS Inc文件夹复制到安装目录中，点击替换目标中的文件

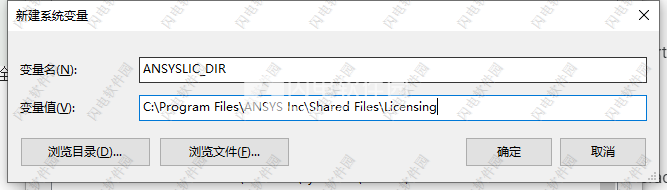

6、然后创建一个系统环境变量

变量名：ANSYSLIC_DIR

变量值：Licensing的实际路径（默认情况下C:\Program Files\ANSYS Inc\Shared Files\Licensing）

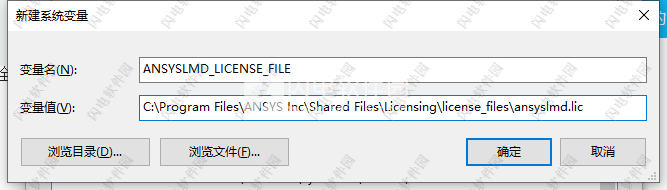

7、再创建一个系统环境变量

变量名：ANSYSLMD_LICENSE_FILE

变量值：ansyslmd.lic的实际路径（默认情况下C:\Program Files\ANSYS Inc\Shared Files\Licensing\license_files\ansyslmd.lic）

8、此次安装中选择了安装ANSYS SpaceClaim的话，还要运行“ SolidSQUADLoaderEnabler.reg”并确认将信息添加到Windows注册表中

闪电小编说明：

Ansys EMA3D Cable是专用于对飞机和汽车等复杂平台中安装的线束进行电磁分析的解决方案。使用Ansys EMA3D Cable的电磁仿真环境的工作流程更加轻松完整。EMA3D Cable是一种全波，时差有限的时域（FDTD）电磁求解器，包括多导体传输线求解器，用于集成在FDTD几何结构内的电缆。 它是模拟复杂平台的理想选择，这些平台包括电气互连系统电缆束。使用户能够快速定义电缆的内容并只需单击几下鼠标即可模拟模型。该解决方案加强了Ansys从设计到验证的工作流程，以包括电缆认证支持以及对线束模型的系统级EMI分析。
