1、新的整体外观，统一的配色方案和新的图标！

我们以更清晰，统一的样式重新设计了图标。这使新用户更容易理解每个按钮背后的功能。它们同质的颜色使FieldView界面更具可读性，而较少的颜色接触使注意力集中在关键点上。

这些年来您已熟悉的按钮和小部件将保留在其原始位置，并且在图形上非常相似，因此无需学习新的界面。我们还为按钮上的几个图标引入了一些图标。但是同样，为了确保现有用户的平稳过渡，他们的标签被保留了下来。

2、Windows上更快，功能齐全的文件浏览器。

在Windows上，FieldView现在使用操作系统本机文件浏览器。这将为所有Windows用户带来改善，尤其是：•现在，您将看到映射的驱动器，驱动器号，可自定义的收藏夹和联网的计算机，它们显示为Windows平台的典型情况，从而使文件选择更加直观。•搜索栏使您轻松进行查找。当您不记得文件的确切位置时，可以查找文件。•导航速度更快，尤其是在包含许多文件的文件夹中或在远程驱动器上的文件夹中。•这也解决了由于单击而导致意外选择的问题尚未完全填充的列表

例如，从远程服务器加载CFD数据时显示的远程文件选择器没有改变，因为它们始终表现良好。

3、通过多线程持续改进性能

现在，FieldView将利用您在Vortex Core / Surface Flow面板上创建的对象以及所有公式操作的多线程系统架构。 此外，现在支持任意多面体单元类型用于流线的多线程计算。 我们将继续为将来的FieldView的更多功能添加多线程。 多线程是自动的，是新的默认设置，并且已针对所有模式（直接，串行和并行，本地和远程客户端-服务器）实施。

默认情况下，FieldView将使用所有逻辑线程。 注意：对于启用了超线程的处理器，逻辑线程数将是物理线程数的两倍。

具有任意多面体的数据集的流线型：

此版本的性能变化-最高快2 1/2倍！

此版本的性能变化

•防滑表面流-快8倍！

•欧拉或偏移表面流-快15倍！

•Vortex核心-快1.8倍！

•分隔线-快8倍！

公式：

根据操作员的不同，FieldView使用基于数据集内的网格和网格内的节点的并行化组合。 由于对以下运算符采用了多线程公式加速，因此运算符的运算量越多，FieldView 20中的运算速度就越大。

•Lambda2-快14倍！

•Q暴击-快9倍！

•毕业-快6.2倍！

•减少CPU密集型运算符（Curl，Div等）-快9倍！

通过环境变量对所有功能进行多线程控制：

我们维护了环境变量FV_NUM_THREADS，以补充更通用的OpenMP环境变量OMP_NUM_THREADS。 在将使用的线程数上，这两个设置中的较小者将限制FieldView。 当您在系统上运行其他进程（例如CFD Solver或预处理器）并且希望避免FieldView与它们竞争时，这些功能很有用。 注意：提供了环境变量FV_ST_STREAMLINES，FV_ST_FORMULA和FV_ST_VCORE以按功能关闭多线程。 这些分别对应于“流线”，“公式计算”和“涡旋核心/表面流动”特征。

4、更快的瞬态

更改瞬态数据集上的时间步长（无论是否扫描）的效率更高，这种改进取决于可视化文件的大小和复杂性，但是通常最大的影响是对包含多个数据集的可视化文件（当只有一部分数据集是受瞬态时间步长变化的影响。但是，即使只有一个瞬态数据集的可视化效果也会更高。

主要是通过消除删除和重新计算不更改时间步长的可视化对象的需求来实现的。当“瞬态的合并时间”为OFF时，不变的数据集通常为稳态或非当前瞬态数据集。在大多数情况下，此类数据集上的可视化对象不需要更新。

此更改还极大地改善了可视化对象的处理，其中该对象的规格超出了给定时间步长的范围，如以下示例中的ISO表面所示。

改进的行为使用户可以在不存在此类曲面的时间步长上更轻松地启动瞬态动画，这是常见的抱怨。

例外：•有时不能使时间步长更改更有效-如果在新的时间步长上瞬态数据集的网格数不同，则FieldView将恢复为使用完全重启来更改时间步长的传统方法。•有时，效率的提高有所降低-如果可视化包含数据集比较公式，并且不变数据集上存在使用数据集比较公式的对象，那么将重新计算该不变数据集上的所有对象。

5、在边界面上更好地显示标量变量

为了简化CFD模拟中使用的几何形状，有时会以无限小的厚度对薄实体建模。该技术通常被称为“挡板”（在表面的两面都流动）或“热壳”（在表面的一侧上是固体，而在另一侧上是液体或固体）。对于FieldView，这意味着两个并置的曲面网格将对建模变量具有不同的模拟结果。过去，FieldView仅显示两个表面之一，而第二个表面则隐藏在第一个表面的后面，而与视角无关。从FieldView 20开始，两个表面都将被渲染并可以查看，具体取决于视角。此新功能基于面部方向和右手方向。对于求解器改用左手方向的情况，或者对于用户不满意基于视角进行渲染的表面的情况，已在“边界表面”面板中添加了一个名为“前/后翻转”的新控件。

打开时，前后表面将翻转。 请注意，如果并置曲面的两侧不属于同一FieldView边界曲面对象，则此设置需要在这两个边界曲面上保持一致才能正确渲染。

与此对应的新FVX字段称为flip_front_back

6、现在用于2D矢量的高级OpenGL着色器

FieldView一直在使用较新，效率较低的技术来创建和正确投影2D向量以进行正确查看。该技术已被OpenGL着色器自动取代，该“广告牌”的性能提高了50倍，而您的可视化效果没有改变。较旧的效率低下的方法以前将FieldView默认设置为3D矢量头类型，但是这些方法无法像使用2D矢量头那样清晰地呈现可视化效果。 （我们一直将2D矢量头用于带有箭头的流线。）现在，2D矢量头类型是默认类型（如右图所示），另外还有节省大量内存的好处。用于2D矢量头的OpenGL着色器需要OpenGL版本2。如果存在较早版本或无法检测到较早版本，则FieldView将向控制台发出消息。在极少数情况下，如果FieldView检测到系统的OpenGL版本早于版本2，则2D矢量磁头将恢复为较慢的旧方法。

7、结构化案例的边界表面修剪

从FieldView 20开始，用户可以将X，Y和/或Z修剪应用于结构化边界曲面（以及已经可用的非结构化边界曲面。）此功能类似于坐标曲面上的XYZ修剪，但具有3个尺寸代替2。对于圆柱坐标中的数据集，此功能支持RTX和RTZ裁剪。

用户将能够通过其数据集的边界表面创建横截面（“剖视图”），从而从中受益。在FieldView 20之前，可以通过阈值功能完成此操作，但一次只能进行一个方向。现在，可以同时在三个方向上应用裁剪，同时使用另一个变量进行阈值处理。下图对此进行了说明，其中标量彩色表面被X，Y和Z裁剪，同时被阈值化以仅保留高压区域。要访问“边界曲面”裁剪，请单击“边界”底部附近的“剪辑”选项卡。可以使用滑块以交互方式应用剪切平面，也可以在“最小值：”和/或“最大值：”字段中键入值来应用剪切平面。如果已应用剪辑，则“剪辑”选项卡上的文本将变为绿色，以提醒用户正在应用剪辑，即使该选项卡的内容被另一个选项卡隐藏了也是如此。

8、Ensight Gold和UltraFluidX读取器的新功能

Ensight Gold（可通过“通用非结构化”菜单获得）和ultraFluidX阅读器已得到改进，以支持带有移动网格的案例，并且都接受元素和节点计数随时间步长而变化的案例。这对于诸如AMR（自适应网格细化）之类的方法很有用，在这种方法中，随着时间的推移会发生重新网格化，或者当网格中只有一部分子集被保存为模型中的移动部件时，才确定该子集中包含哪些单元和节点。

9、更快的XDB提取读写

FieldView提取格式XDB是与合作伙伴和客户共享结果的便捷方法。可以使用免费的查看器XDBview可视化XDB提取。为了保护其中包含的数据（几何形状，网格详细信息...），默认情况下会加密XDB格式。

对于在基于高性能提取的工作流中使用XDB且不与外部共享的情况，现在可以通过在环境变量FV_PROTO_QUICK_XDB设置为任何值的情况下运行FieldView来跳过此加密步骤。这将使写入和读取操作的速度提高约20％。请注意，不必在未加密的XDB文件的读取时设置环境变量。

已知限制：未加密的XDB文件仅与FieldView 20或更高版本兼容。

新版特色

1、在本站下载并解压，如图所示

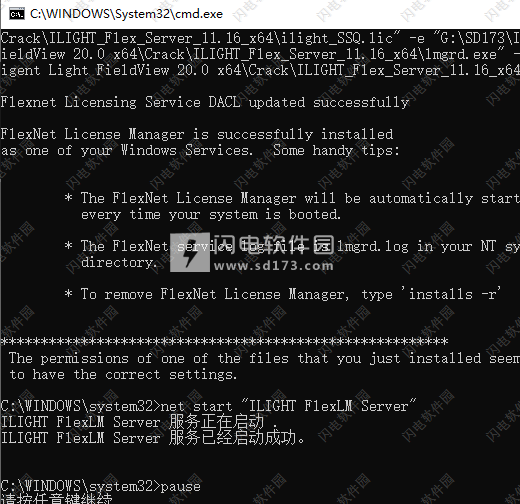

2、将文件夹“ ILIGHT_Flex_Server_11.16_x64”复制到任何驱动器的根目录，以管理员ILIGHT_Flex_Server_11.16_x64 \ server_install.bat的身份运行，并等待直到将安装并启动新服务“ ILIGHT FlexLM Server”

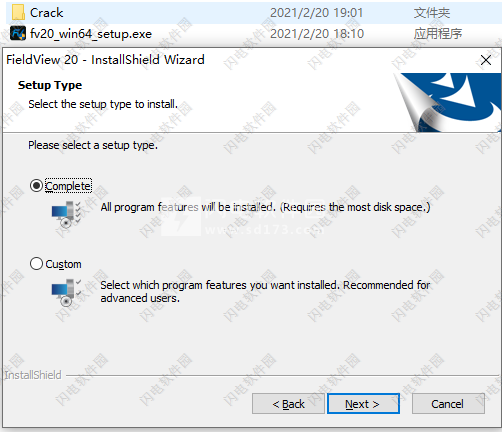

3、双击fv20_win64_setup.exe运行安装，选择安装类型，全部安装和自定义安装

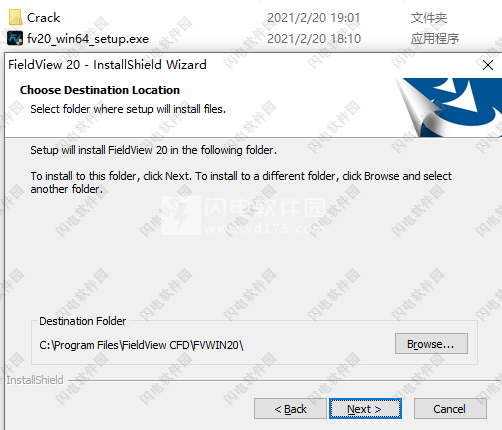

4、选择软件安装路径

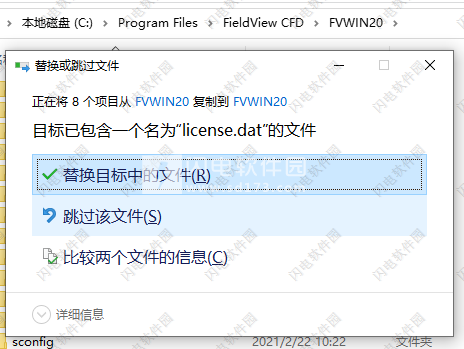

5、安装完成，将FVWIN20文件夹内容复制到安装目录中，点击替换目标中的文件，默认C:\Program Files\FieldView CFD\FVWIN20

6、运行“ SolidSQUADLoaderEnabler.reg”并确认将信息添加到窗口注册表中

FieldView可读取许多常见的CFD数据格式，包括求解器格式。FieldView专为CFD分析师提供最强大，最高效的工具。当然，FieldView满足了CFD用户使用混合物理（例如流固耦合（FSI），航空声学或电磁学）进行分析的需求。FieldView使CFD从业人员的生活变得轻松。从简单的问题到复杂的，不稳定的数据，应用FieldView来探索您的数据并找到答案从来都不是难事。因为它专用于CFD，所以FieldView满足了CFD用户的更多特定需求，并且用户在支持该应用程序方面的投资直接使他们的领域受益，而不是应用于通用可视化。FieldView是真正的CFD工作流程和数据管理工具。您必须能够跟上所生成的数据，并且没有其他软件可以提供那么多的功能来帮助您将大量数据转化为可操作的信息。对于最大和最复杂的情况，FieldView可以完成任务。从读取数据和后处理到提供所需的视觉和数字信息，从所有方面来看，FieldView均可提供性能和高效的资源利用，以助您成功。只有FieldView提供100％向后兼容性。您的数据，脚本和自动化工作流将始终与该软件的新版本一起使用。您无需重新运行或重写，因此您的投资受到保护，您可以专注于开发新功能和答案。
