SigFit2020破解版是用于将机械分析结果链接到光学设计软件并促进从机械分析内部预测光学性能指标的软件。 机械干扰可以作为有限元结果，干涉图（HitMap）文件，节点文件或多项式系数输入。 计算变形表面的平均表面刚体运动和最佳拟合曲率半径。 表面变形可以通过多项式（Zernike，XY，非球面等）进行拟合，从而得到表面均方根值和峰谷残差。 当多项式拟合不合适时，SigFit可将表面数据插值到矩形干涉图阵列或其他任意节点位置。 输出有多个选项，例如结果表，轮廓图文件以及为光学程序（例如CODEV，ZEMAX和OSLO）格式化的文件。 SigFit提供了热光学和结构光学链接，SigFit可以处理来自热和结构分析的温度，位移和应力结果以及来自光学测试的测试数据，以生成各种方便形式的打印结果摘要，以及可以由一系列光学分析工具读取的结果文件！全新破解版下载，含破解补丁文件，欢迎有需要的朋友来本站下载体验！
27、所有输入和输出均为ASCII格式，与操作系统无关
软件功能
1、与FEA的接口
SigFit通过有限元软件与行业领导者进行交互，使用户可以完全自由地在他们已经熟悉的软件中模拟机械干扰。
有限元分析：NASTRAN，ANSYS Mechanical APDL，ANSYS Workbench，SIMULIA ABAQUS和SolidWorks Simulation
从有限元模型文件中获得有限元模型数据（节点位置，单元连接性和坐标系），而从分析结果文件中获得分析结果（位移，温度和应力）。下表列出了每种有限元分析软件所使用的SigFit获取这些数据的文件。
SigFit的使用涉及在SigFit中定义的实体与有限元分析之间定义引用。例如，在SigFit中定义用于分析的曲面和透镜必须与它们在有限元模型中的相应节点和元素相关联。这些参考允许SigFit过滤和关联有限元分析结果，以便可以在SigFit中执行分析。下表说明了如何为每个有限元软件制作这些参考。
2、光学分析接口
SigFit与光学分析软件的行业领导者接口，使用户可以利用他们在软件中的选择。
光学分析：Code V™，ZEMAX™和OSLO™
SigFit通过从光学分析模型文件中读取表面处方数据并编写可由光学分析软件读取的宏文件来与光学分析软件建立接口。SigFit编写的宏文件将修改名义光学分析模型，以纳入机械干扰的影响。这些干扰可能是表面运动和形状变化，集成的OPD或折射率分布。
3、图形化结果可视化
igFit的结果可以在流行的有限元后处理器中以图形方式显示，从而使用户可以使用他们已经熟悉的软件查看和发布图形结果。另外，图形结果可以直接从SigFit导出为PNG文件的形式。
图形化绘图：MSC Patran™，Femap™，ANSYS™，NX™，ABAQUS™和PNG文件
4、多项式曲面拟合
SigFit的分析能力可以使用多项式拟合来在光学分析中表示光学表面的变形或透射光学的集成OPD。
各种形式的多项式，例如标准和条纹Zernike多项式，XY多项式和非球面多项式，都可以格式化为市场领先的光学分析工具可读的文件。最佳拟合多项式系数表和残留误差的度量可以多种形式编写，以便于在报告或后续处理中使用。
5、主动控制仿真
SigFit的主动控制仿真功能使用户可以预测主动光学器件的最佳校正表面。此功能在有源光学器件的设计开发中很有用。
可以通过有限元分析或通过测试数据来指定要校正的表面变形预测。预测器影响功能的预测以类似的方式指定，并且可能具有与之相关的执行器行程极限。
也可以指定在SigFit内部生成的增强执行器外壳。增强执行器外壳通常用于去除最佳配合平面和/或功率，以模拟聚焦校正或计量测试无法看到此类变形。
预测的校正表面可以与多项式拟合，发送到光学分析输入文件，插值到数组，并用节点结果文件以图形方式查看。
6、谐波，随机和瞬态响应分析
SigFit允许用户计算由于三种类型的动态载荷（瞬态，谐波和随机）引起的刚体运动，曲率半径的变化以及光学表面的表面RMS误差。
虽然可以将有限元分析产生的瞬态和谐波响应作为标准多项式拟合例程的一部分进行处理，但大多数代码中的高级动态功能通常是可选功能。此外，不能在SigFit支持的有限元代码的随机响应能力范围内计算诸如表面RMS误差和曲率半径变化之类的数量。
Harmonic_Figure1a在执行强制响应分析之前，SigFit使用模态分析技术将模态分析中的位移分解为光学上有意义的量。所需的唯一有限元结果是振型和相应的固有频率。
7、设计优化支持
SigFit通过编写包含多点约束方程式和/或设计响应方程式的文件来支持有限元分析工具中的设计优化。
这些文件的内容允许将光学性能指标作为有限元分析软件中进行的设计优化分析中的设计响应进行计算。下表中显示了可能会生成方程式的响应。
8、输入数据和输出结果的插值
SigFit中的插值功能用于（1）从可能在光学测试中获得的矩形阵列数据中导入干扰或执行器影响数据，以及（2）将SigFit分析结果数据导出为矩形阵列格式。
从光学测试导入数据的功能使用户可以将有限元分析结果与测试数据结合在一起。例如，用户可以模拟通过将SigFit自适应控制特征光学测试数据作为干扰输入到SigFit中而获得的不完整图形的光学器件的自适应校正，以及影响函数作为执行器的有限元模拟。可以将任何结果格式化为用户定义的矩形阵列格式，以便随后可以将它们与其他测试相关软件中的测试数据进行比较。
9、视线误差计算
SigFit的视线误差功能可预测由于静态或动态干扰而导致的光学系统的视线误差。
用户指定一条起始射线，SigFit用该起始射线计算系统中所有光学表面（包括像平面）的刚体运动的视线灵敏度。使用计算出的灵敏度的线性叠加，可以在图像空间和对象空间中计算出视线误差量。分析可以应用于静态扰动或振动扰动。
10、热光学和应力光学分析
热光分析
热光分析涉及预测由于透射光学中温度变化引起的折射率变化而引起的光学性能变化。
OPD集成方法：
热光分析的第一种方法是通过有限元模型进行积分，以计算沿积分路径的光程差（OPD）。
用户定义的渐变索引方法：
SigFit中的第二种热光分析方法为光学分析中用户定义的渐变折射率镜片功能生成输入。在这种技术中，SigFit生成受干扰折射率分布的三维表示，与SigFit随附的动态链接库结合使用，以允许进行光学分析以获得每个透镜中任何位置的折射率。与OPD集成方法相比，此方法具有更高的准确性，但计算量却大得多。
应力光学分析：
类似于热光分析，应力光学分析可预测由于透射光学器件中的应力引起的平均折射率变化而导致的光学性能。SigFit将有限元分析的应力结果与应力光学特性结合使用，以通过OPD集成方法计算OPD贴图。没有光学分析软件将支持用户定义的代表应力-光学折射率分布的梯度折射率透镜，因此只有OPD集成方法可用于应力-光学分析。
11、应力诱导双折射分析
应力诱导的双折射分析可预测由于透射光学器件中的应力导致的双折射反射率变化而导致的光学性能。
SigFit将有限元分析的应力结果与应力光学特性结合使用，以生成代表积分双折射的BIR和CAO INT文件。BIR和CAO文件是使用Jones演算沿积分路径生成的。BIR和CAO文件可以导入到代码V中进行光学分析。
12、变分（蒙特卡洛）分析
SigFit的变化分析功能使用户能够预测由于统计特征干扰产生的光学性能统计信息。
SigFit使用预期变化（例如尺寸，力和质量变化）的有限元模拟，并结合其均值，方差和概率分布类型来执行蒙特卡洛分析，从而得出各种光学性能指标的概率分布。可获得结果的性能指标是光学表面的刚体运动，多项式系数，剩余表面RMS和PV误差以及曲率半径的变化。此外，SigFit可以为所有考虑的蒙特卡洛实现生成光学分析输入文件。这使用户可以在光学分析软件中进行自己的后续蒙特卡洛分析。
SigFit工具由图形用户界面VSigFit和计算引擎SigFit组成。 VSigFit用于定义要提交给SigFit的分析，调用SigFit的执行并将分析定义以.sig格式的文件保存到SigFit输入文件。 如果需要，可以在文本编辑程序（未提供）中查看和编辑此文件。 .sig文件可以通过命令窗口提交到SigFit，作为VSigFit中提交的替代方法，允许使用批处理文件批量提交许多序列分析。

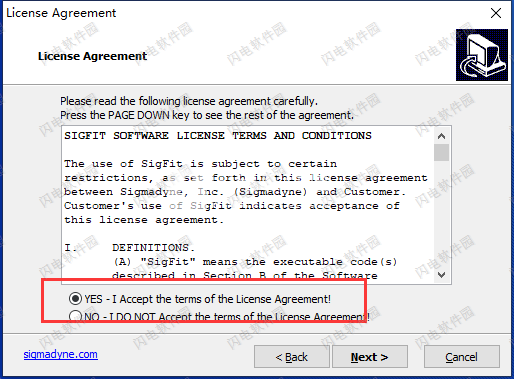

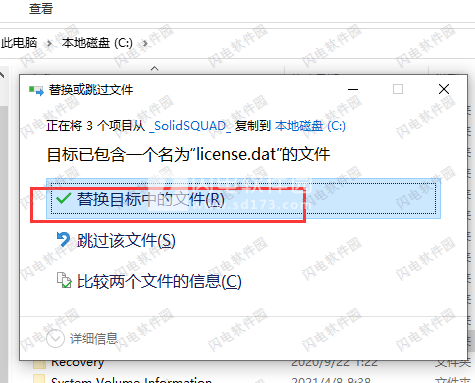

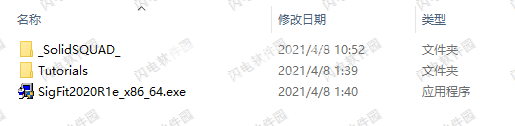

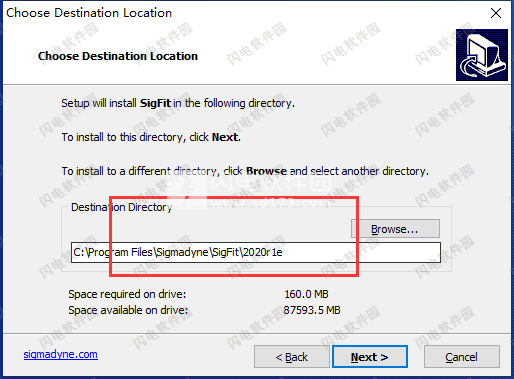

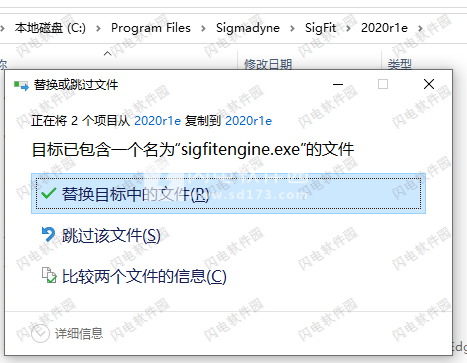

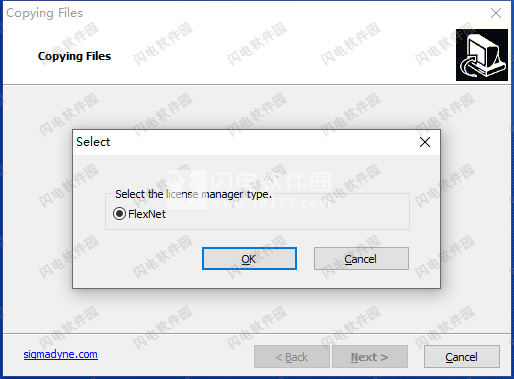

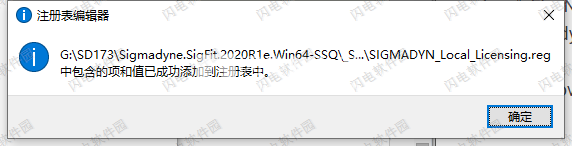

Sigmadyne SigFit 2020 R1l x64补丁激活教程
